Descrição
Dados do manual

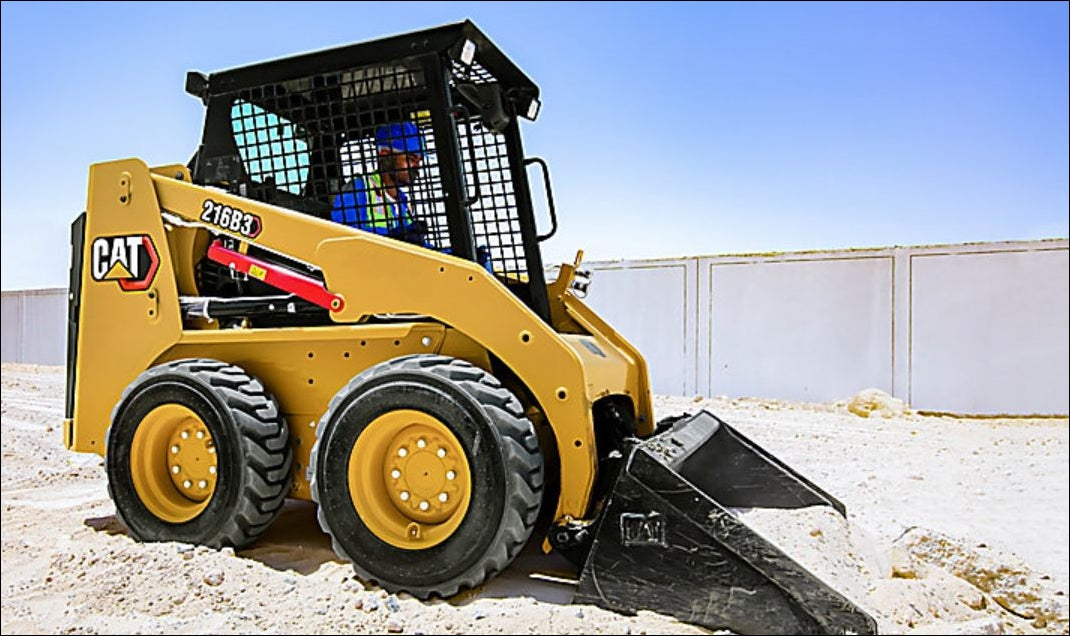

O Manual de Serviço Caterpillar 216B3 reúne funcionamento dos sistemas, testes e ajustes, diagnóstico de falhas e procedimentos de desmontagem e montagem da minicarregadeira 216B3. Vem em PDF, no original em inglês ou na versão traduzida para o português, com um manual para cada faixa de série dos prefixos CD3, DSN, HR2, JXM e PWK.
Séries disponíveis do manual 216B3
Localize a plaqueta de identificação da máquina e veja os três primeiros caracteres do número de série: esse é o prefixo. Cada faixa abaixo tem o seu manual disponível.
| Prefixo | Série inicial | Série final | Páginas |
|---|---|---|---|
| CD3 | CD300001 | em diante | 1.543 |
| DSN | DSN00001 | em diante | ≈ 1.543* |
| HR2 | HR200001 | em diante | ≈ 1.543* |
| JXM | JXM00001 | em diante | ≈ 1.543* |
| PWK | PWK00001 | em diante | ≈ 1.543* |
O número de páginas muda de uma faixa de série para outra, porque cada faixa tem o seu próprio manual. * Nas faixas marcadas com asterisco, o número é só uma referência, tirado do manual da série CD300001: o manual da sua faixa pode ter mais ou menos páginas.
O conteúdo de cada área pode variar entre as faixas de série. Em caso de dúvida, envie o número de série pelo WhatsApp antes da compra.
O que este manual cobre
- Funcionamento dos sistemas: como funcionam os sistemas da máquina.
- Testes e ajustes: medições, regulagens e verificações para deixar o equipamento dentro do padrão.
- Diagnóstico: roteiro para encontrar a causa de cada falha e corrigi-la.
- Desmontagem e montagem: passo a passo para remover, reparar e reinstalar os conjuntos.
Sistemas incluídos
O índice do manual está organizado por sistema. Aparecem estas áreas:
- Arranjo do motor
- Motor básico (bloco, cabeçote, virabrequim)
- Admissão de ar e escape
- Sistema de combustível
- Sistema de lubrificação
- Sistema de arrefecimento
- Sistema elétrico e de partida
- Trem de força (transmissão e diferencial)
- Sistema hidráulico
- Chassi e estrutura
- Arranjo da máquina
- Posto do operador (cabine)
- Ferramentas de trabalho
- Implementos
- Diagramas elétricos e hidráulicos
Exemplos de informações técnicas
Alguns valores tirados do manual da série CD300001, com a seção onde cada um aparece, para você ter ideia do nível de detalhe:
- Torque · Comando hidráulico pilotado: 50 ± 5 N·m (37 ± 4 lb·ft)
- Torque · Solenoide de corte de combustível (remoção e instalação): 17 N·m (12 lb·ft)
- Pressão · Válvula de alívio principal (teste e ajuste): 40.000 kPa (5802 psi)
- Pressão · Válvula wastegate (teste): 52 kPa (7,5421 psi)
- Medida · Folga das válvulas do motor (inspeção e ajuste): 0,2 ± 0,05 mm (0,008 ± 0,0020 pol)
Os valores servem só de exemplo e podem mudar de uma série para outra. No serviço, use sempre o valor do manual da sua série.
Por que vale a pena
- ✅ Sequência de trabalho organizada, sem depender de memória ou tentativa e erro.
- ✅ Seção de diagnóstico que ajuda a reduzir o tempo de máquina parada.
- ✅ Testes e ajustes para deixar o equipamento dentro do padrão depois do reparo.
- ✅ Arquivo em PDF que abre no computador, no tablet e no celular.
Para quem é
Mecânicos de linha amarela, oficinas de equipamentos pesados, frotistas, locadoras, construtoras e mineradoras que trabalham com a minicarregadeira Caterpillar 216B3.
Perguntas frequentes
Como sei se o manual serve para a minha 216B3?
Compare o prefixo e o número de série da plaqueta de identificação com a tabela de séries acima. Se o prefixo estiver na tabela e o número de série estiver dentro da faixa, temos o manual da sua série. Em caso de dúvida, envie o número de série pelo WhatsApp antes da compra.
Recebo os manuais de todas as séries?
Não. Cada faixa de série tem um manual próprio, e a compra dá direito ao manual de uma série: a da sua máquina. Por isso pedimos o número de série completo.
Tem em português?
Sim. Além do original em inglês, há a versão traduzida para o português, que você escolhe na opção de idioma do produto.
Posso usar em mais de um dispositivo?
Sim. O arquivo pode ser aberto no computador, no tablet e no celular.
Tem nota fiscal?
Sim. A loja emite nota fiscal de todas as compras.
Como é a entrega?
Digital: o arquivo chega por e-mail ou WhatsApp depois que o pagamento e o número de série são confirmados, sem frete.
