Descrição
Manual de Serviço Motoniveladora Caterpillar 14M — arquivo PDF em Inglês com procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.
Referência oficial: SENR9888-46, publicado em 01/05/2015 e atualizado em 19/11/2020. Cobre a Motoniveladora 14M da série B9J00001-UP, equipada com motores C11 e C13 para máquinas Caterpillar. Inclui diagramas detalhados do controle hidráulico da transmissão com identificação completa de componentes, tabelas de especificações técnicas por grupo, fotos de procedimentos passo a passo e seções de diagnóstico de falhas com códigos MID/CID/FMI. Arquivo PDF pesquisável com mais de 200 MB de documentação técnica para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 14M
- Tipo: Motoniveladora
- Tamanho: 200+ MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR9888-46
- Série: B9J00001-UP
- Motor: C11 / C13
Procedimentos e Sistemas Cobertos

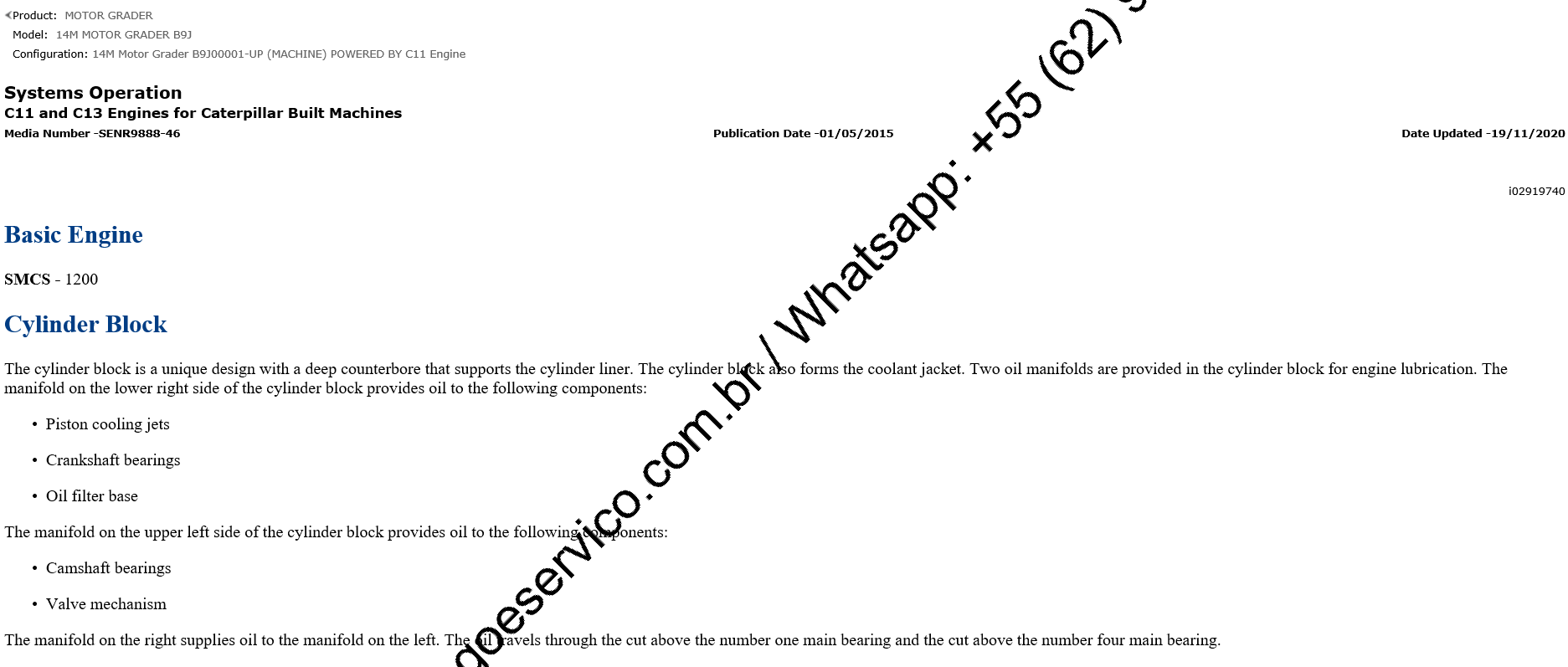

Motor (C11/C13): Systems Operation, Basic Engine, Cylinder Block, Cylinder Head, Connecting Rod, Valve Lash Check, sistema de arrefecimento, sistema de combustível e injeção, sistemas auxiliares do motor.

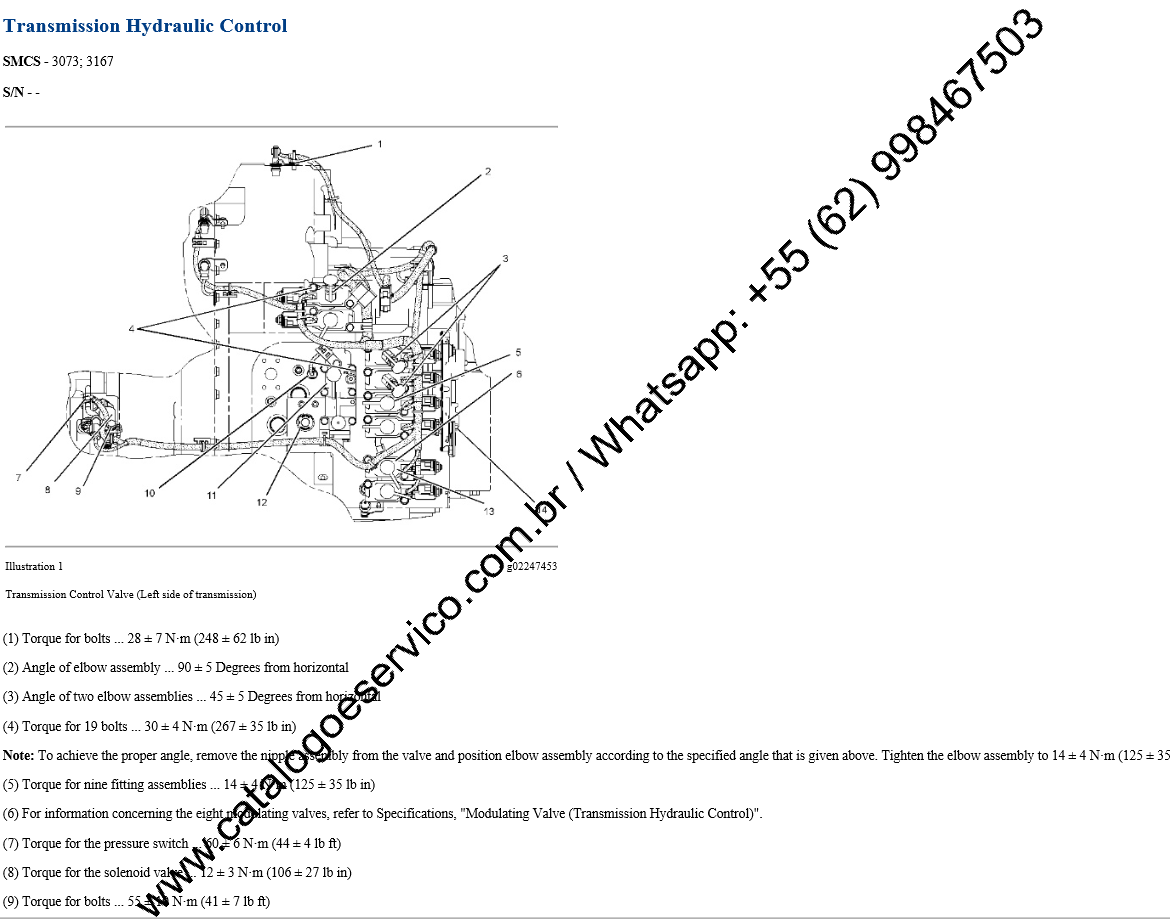

Transmissão: Transmission Hydraulic Control, controle e especificações dos oito solenóides (forward high, forward low, reverse, 1st speed, 2nd speed, 3rd speed, low range, high range), conversor de torque, ajustes e regulagens.
Sistemas da Máquina: Circle e moldboard, tandem e eixos, direção e articulação, escarificador, freios, sistema hidráulico principal.
Diagnóstico: Códigos MID/CID/FMI, fluxogramas de solução de problemas, procedimentos de teste e verificação por sistema.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

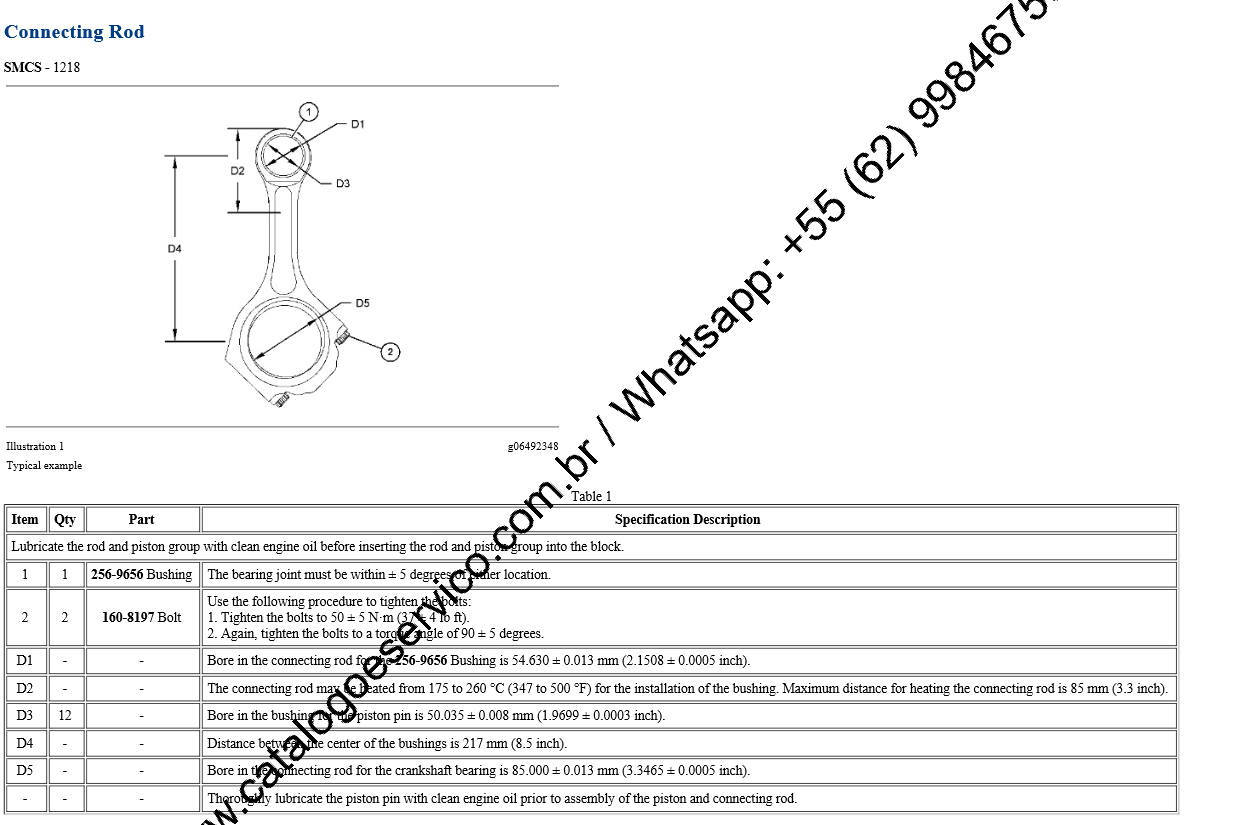

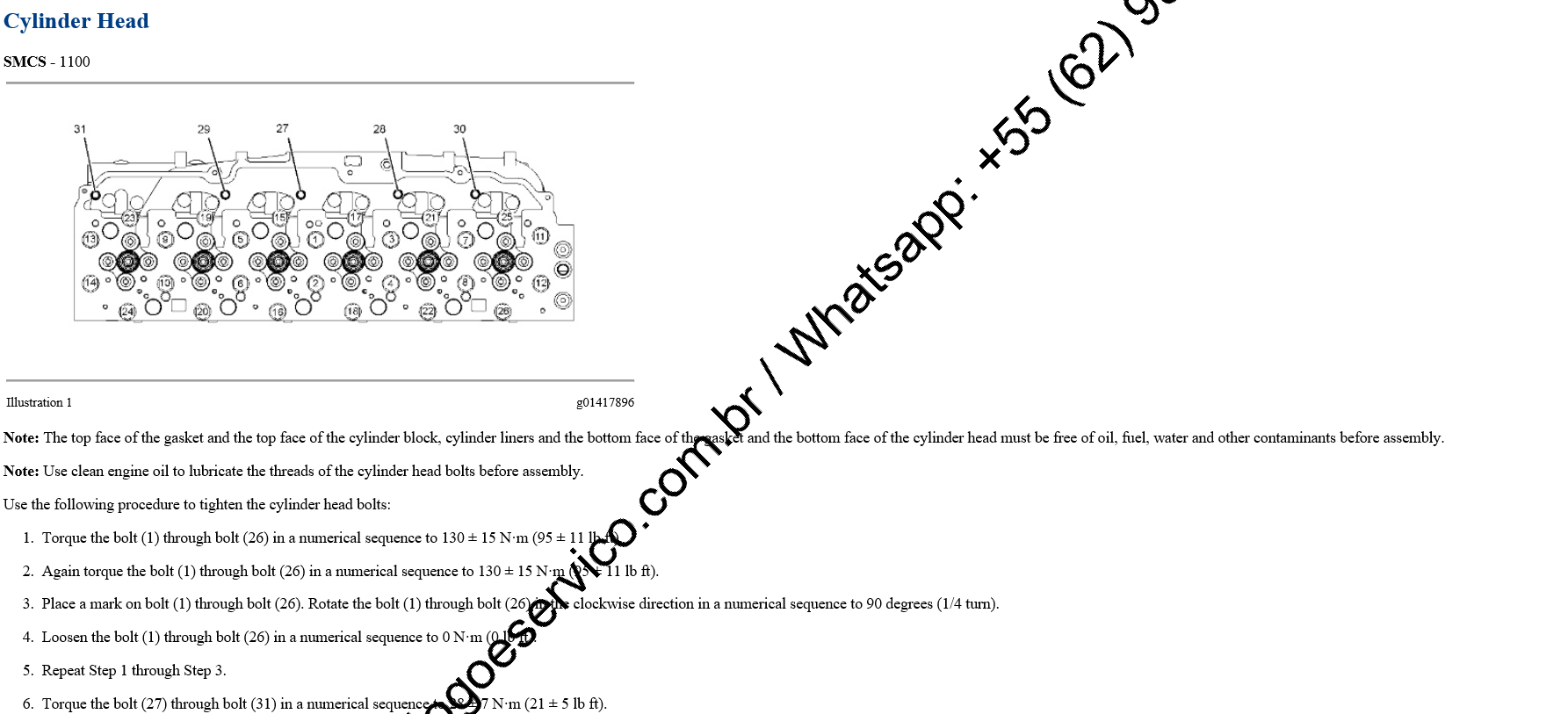

- Torque dos parafusos do cabeçote (parafusos 1–26): 130 ± 15 N·m em sequência numérica + rotação de 90°
- Torque dos parafusos do cabeçote (parafusos 27–31): 28 ± 7 N·m
- Torque dos parafusos da biela (160-8197): 50 ± 5 N·m + ângulo de aperto de 90°

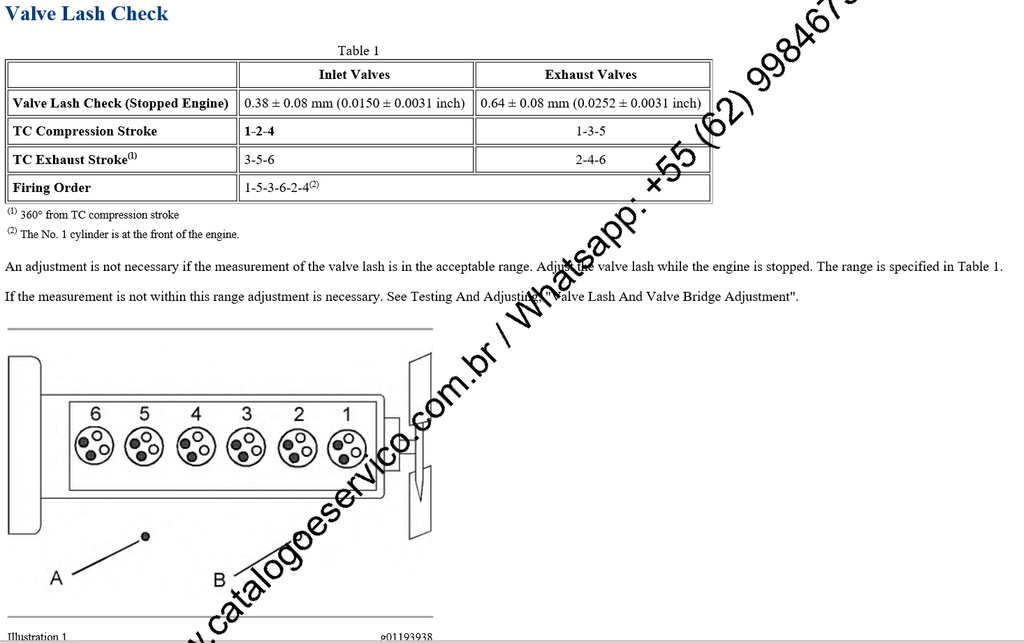

- Folga de válvulas de admissão (motor parado): 0,38 ± 0,08 mm
- Folga de válvulas de escape (motor parado): 0,64 ± 0,08 mm

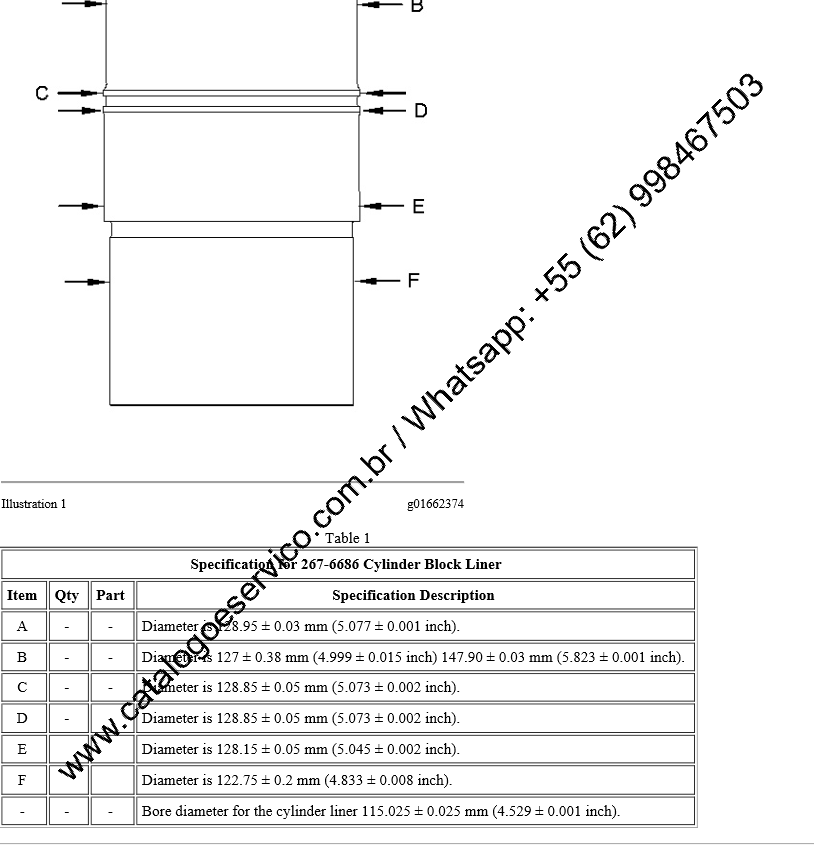

- Diâmetro do furo do liner do bloco (267-6686): 115,025 ± 0,025 mm
- Torque do solenóide da transmissão: 12 ± 3 N·m

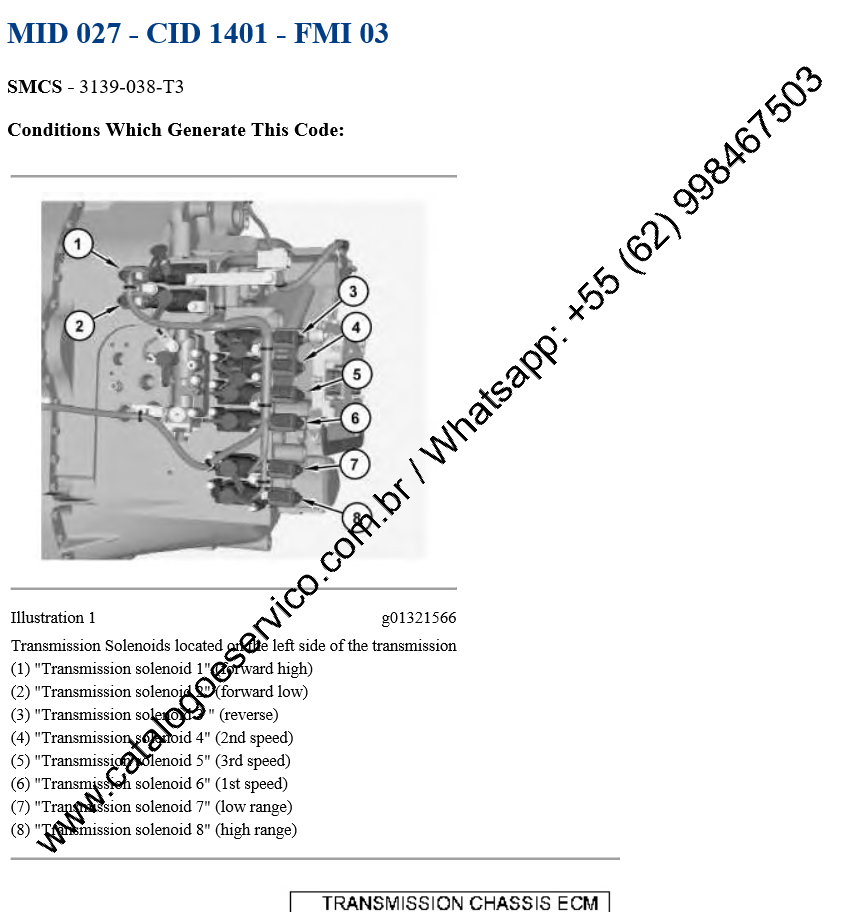

- Código de diagnóstico documentado: MID 027 – CID 1401 – FMI 03 (solenóide de transmissão)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 14M.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz as folgas de válvulas dos motores C11/C13?
Sim, inclui tabela completa de Valve Lash Check: folga de admissão 0,38 ± 0,08 mm e escape 0,64 ± 0,08 mm, com sequência de ajuste por cilindro e ordem de ignição 1-5-3-6-2-4.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
