Descrição
Manual de Serviço Motoniveladora Caterpillar 140H ES — arquivo PDF com 5.260 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.

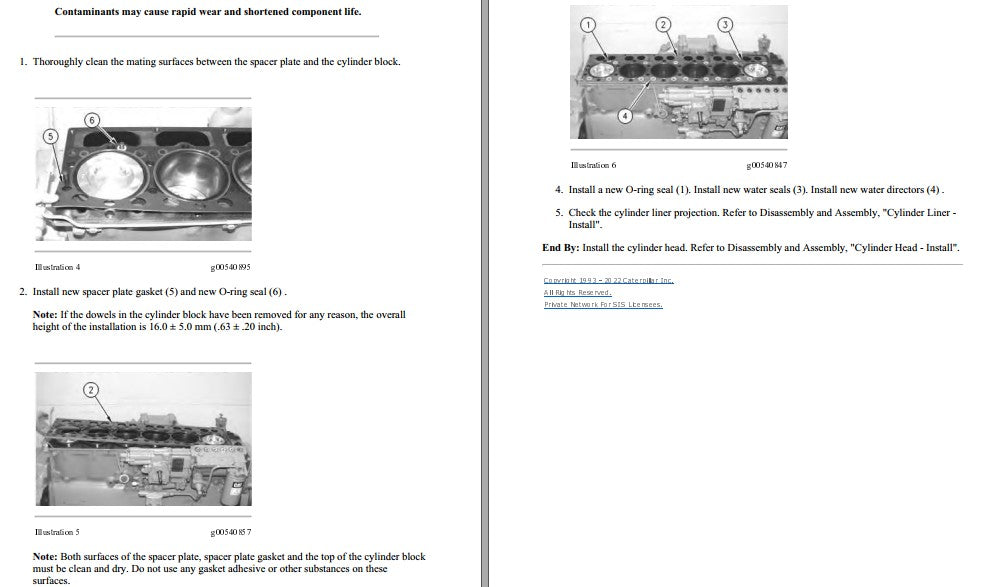

Referência oficial do documento: SENR5593-08, publicação Caterpillar para o motor 3306C utilizado nas motoniveladoras da linha 140H. Aplicável aos modelos 140H, 140H ES e 140H NA, ano 2007, equipados com motor 3306. Observação importante sobre seriais: este produto engloba as variantes identificadas pelos seriais 1260001-UP, 5HM0001-UP, 8JM0001-UP, APM0001-UP, CCA0001-UP, XZH0001-UP, 3AS0001-UP, 8KM0001-UP, 2ZK0001-UP, 3FR0001-UP, 9TN0001-UP e 9ZN0001-UP. Um único manual não cobre todas as séries simultaneamente — cada serial possui seu manual específico, e as informações técnicas e especificações contidas nesta descrição foram extraídas da série 9TN0001-UP. O material traz vistas explodidas do bloco do motor, fotos passo a passo da montagem de mancais e bombas injetoras, diagramas de corte da válvula de controle hidráulico e da caixa circle drive, além de tabelas completas de torques, folgas e tolerâncias. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 140H ES
- Tipo: Motoniveladora
- Páginas: 5.260
- Tamanho: 322,3 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência do produto: 140H, 140H ES, 140H NA
- Media Number (documento oficial): SENR5593-08
- Ano: 2007
- Motor: 3306 (3306C)
- Seriais contemplados: 1260001-UP, 5HM0001-UP, 8JM0001-UP, APM0001-UP, CCA0001-UP, XZH0001-UP, 3AS0001-UP, 8KM0001-UP, 2ZK0001-UP, 3FR0001-UP, 9TN0001-UP e 9ZN0001-UP
- Série de referência da extração técnica: 9TN0001-UP
Procedimentos e Sistemas Cobertos

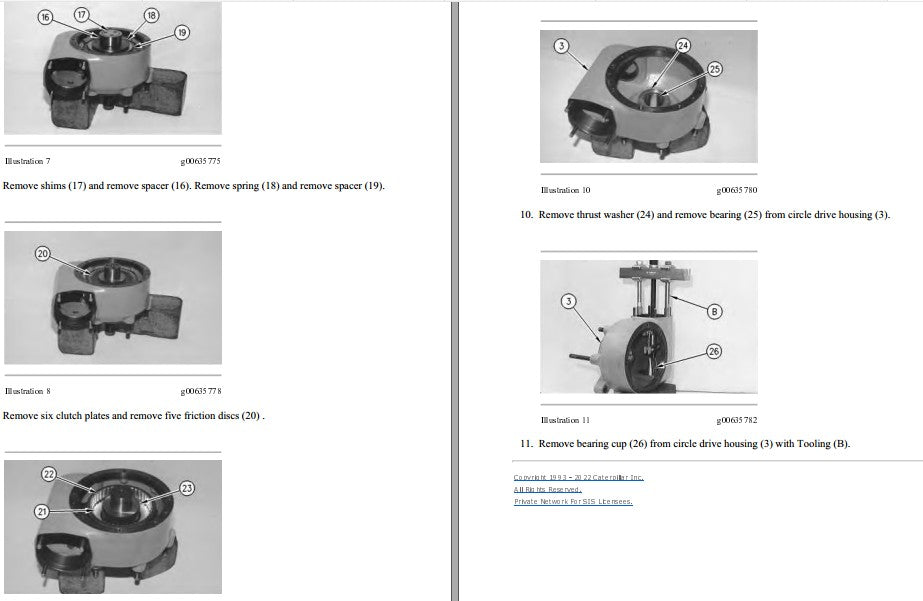

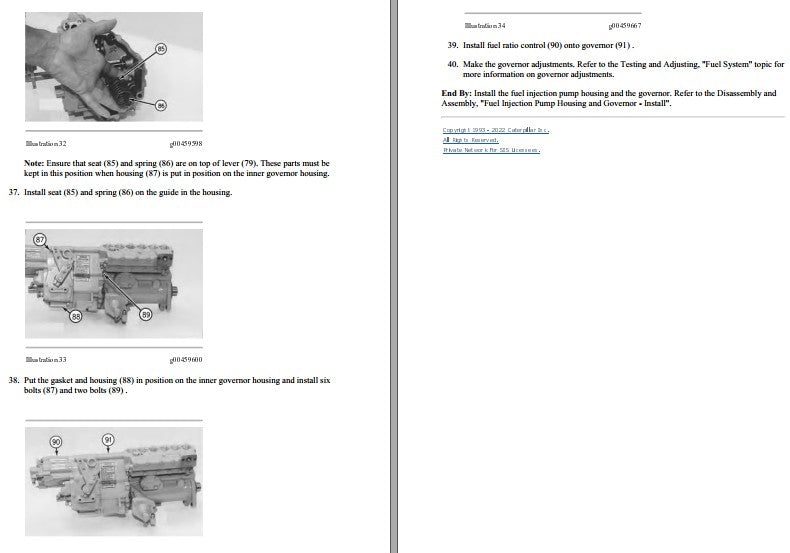

Circle e moldboard, sistema hidráulico principal com válvulas de controle, motor 3306 e sistemas auxiliares, transmissão, tandem e eixos, direção e articulação, escarificador, freios, sistema elétrico e diagnóstico. O manual detalha procedimentos específicos como desmontagem e montagem do bloco do motor (spacer plate, mancais principais, virabrequim), sistema de injeção de combustível (fuel injection pump housing e governor), caixa circle drive com embreagem de múltiplas placas e discos de fricção, motor de partida completo (armadura, solenoide e shunt wire) e válvula de controle hidráulico com backup ring, entre outros subsistemas.
Destaques Técnicos
Exemplos reais de especificações presentes neste manual:

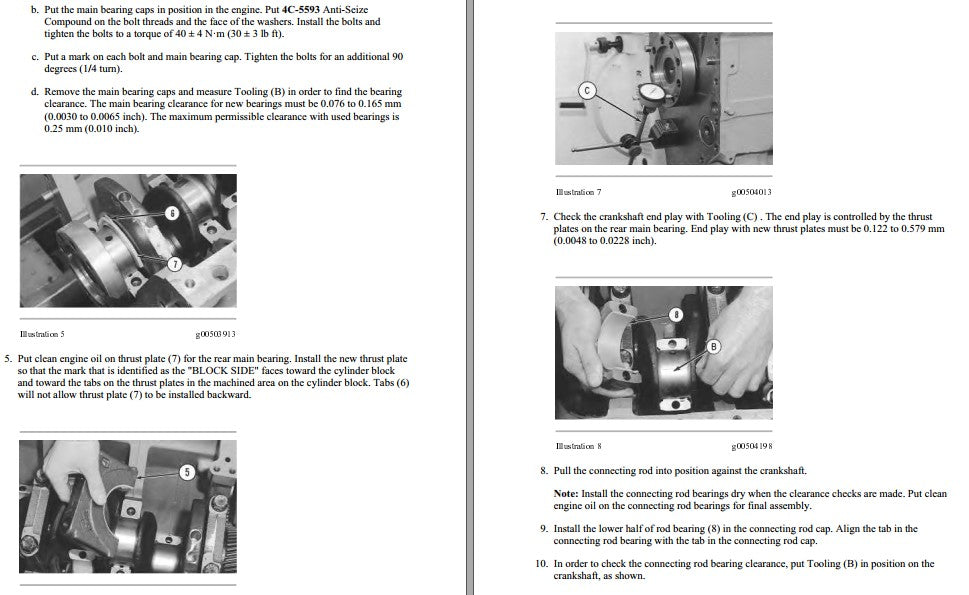

- Torque dos parafusos do mancal principal (motor 3306): 40 ± 4 N·m (30 ± 3 lb·ft) + 90° de giro adicional
- Torque dos parafusos do bloco/cabeçote: 41 ± 4 N·m + 90 ± 5°
- Folga do mancal principal com peças novas: 0,076 a 0,165 mm (máx. admissível com peças usadas: 0,25 mm)
- Folga axial do virabrequim: 0,122 a 0,579 mm

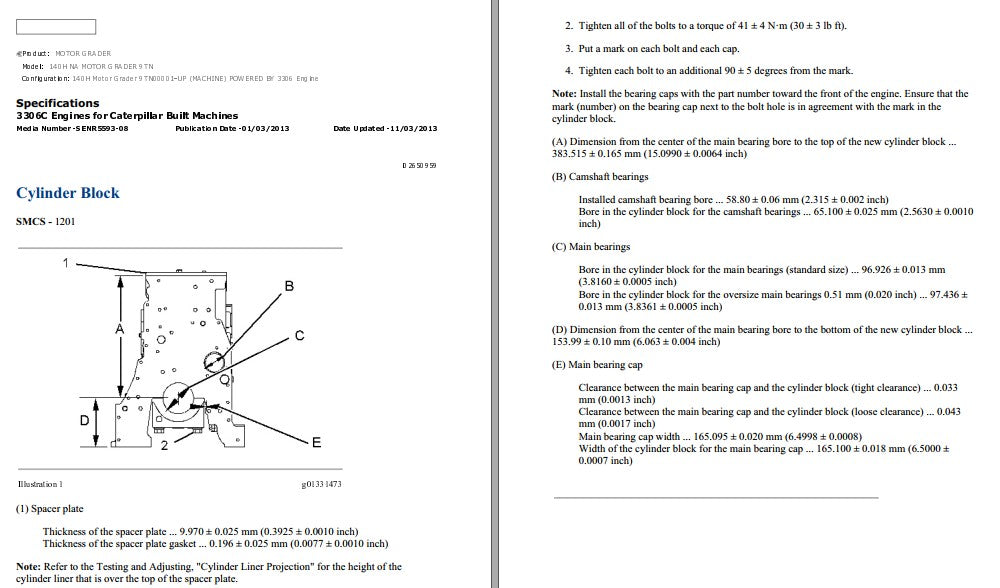

- Diâmetro do furo do bloco para mancal principal (padrão): 96,926 ± 0,013 mm
- Diâmetro do furo para mancal do eixo de comando (camshaft): 58,80 ± 0,06 mm
- Espessura da placa espaçadora: 9,970 ± 0,025 mm

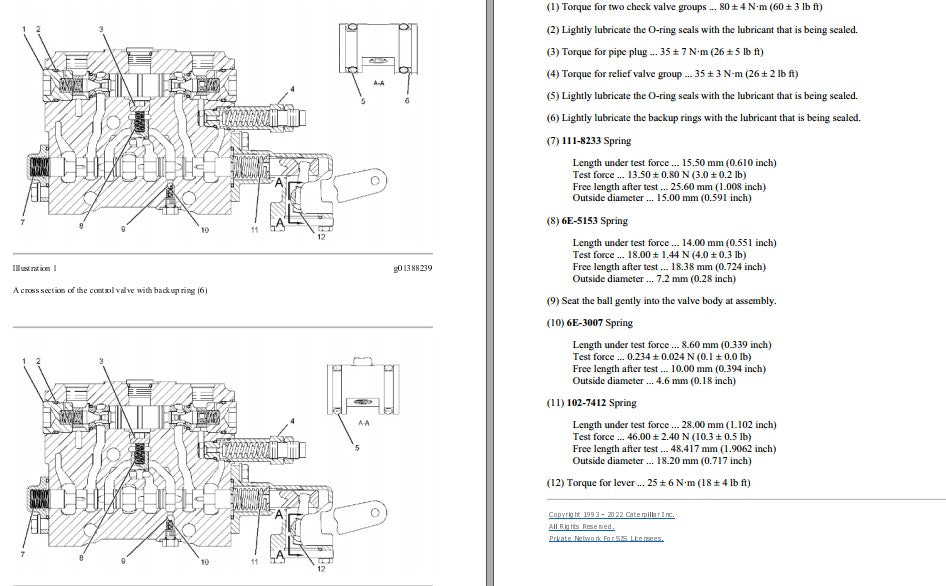

- Torque dos grupos de válvula de retenção (hidráulico): 80 ± 4 N·m
- Torque da válvula de alívio: 35 ± 3 N·m

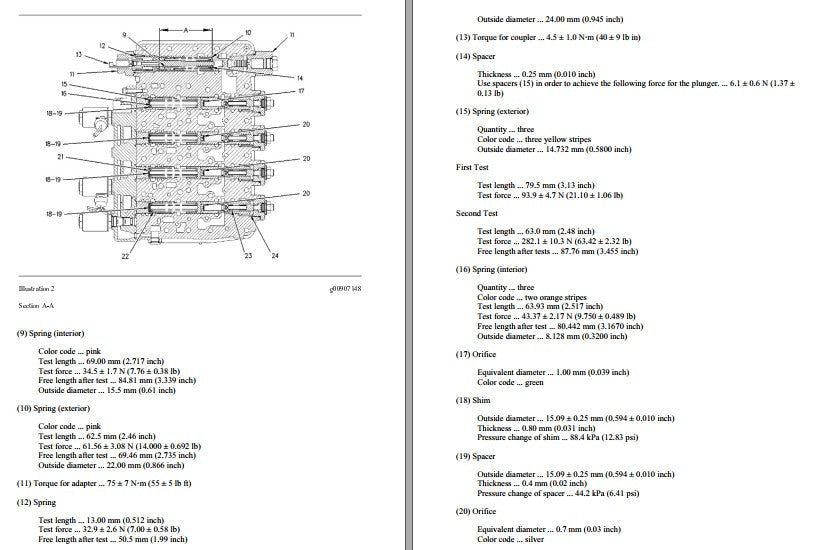

- Torque do adaptador da transmissão: 75 ± 7 N·m

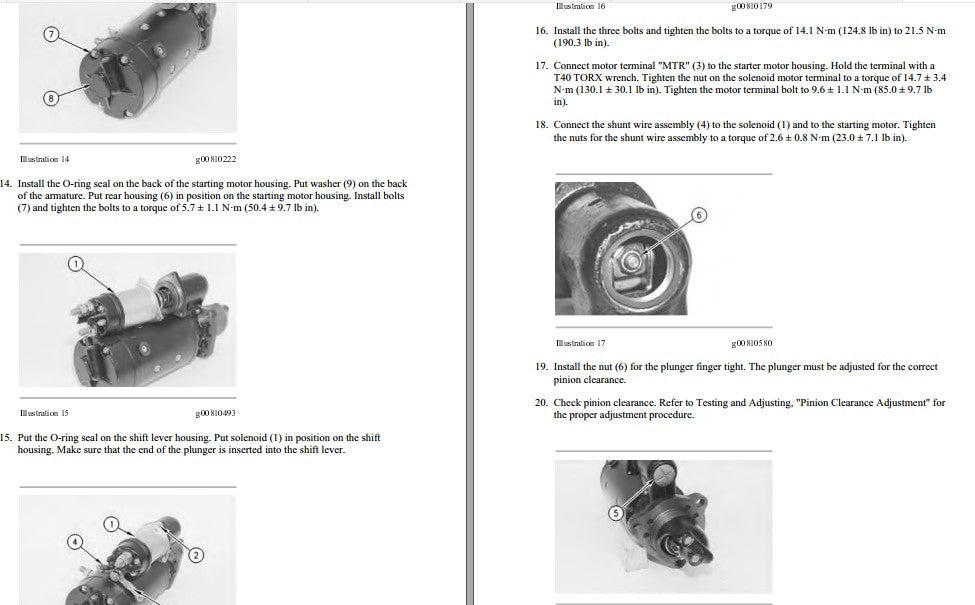

- Torque do motor de partida: 14,1 a 21,5 N·m
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Motoniveladora Caterpillar 140H. Se também precisa dos procedimentos do dia a dia do operador, confira o Manual de Operação e Manutenção 140H ou a versão combinada Manual de Operação e Manutenção 140H e 160H.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os valores de torque e folgas do motor 3306?
Sim, com tabelas completas extraídas diretamente do documento. Exemplos: parafusos do mancal principal 40 ± 4 N·m + 90° adicionais, parafusos do bloco 41 ± 4 N·m + 90°, folga do mancal com peças novas entre 0,076 e 0,165 mm e folga axial do virabrequim de 0,122 a 0,579 mm.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
