Descrição

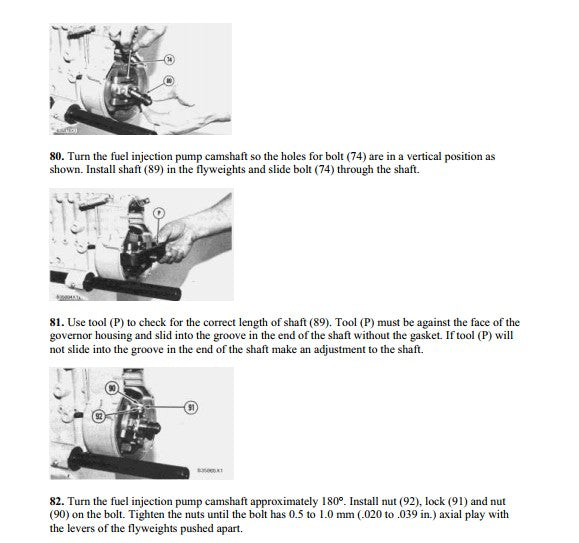

Manual de serviço oficial Caterpillar da motoniveladora 120B, referência SENR7604-00, para as máquinas com motor 3306 das séries 64U0001-UP, 7KB0001-UP e 32C0001-UP — 2.142 páginas em inglês, PDF pesquisável. Diferencial: traz fotos reais dos procedimentos passo a passo (desmontagem de motor, transmissão e direção), não apenas diagramas de linha.
Torques e folgas de fábrica (amostra real do manual)

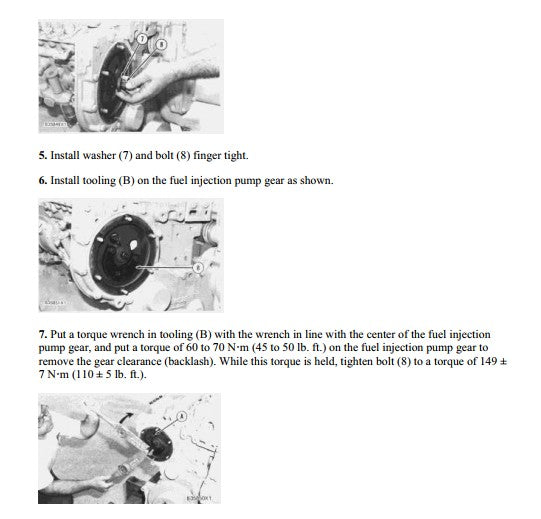

- Parafuso da engrenagem da bomba de injeção: 149 ± 7 N·m

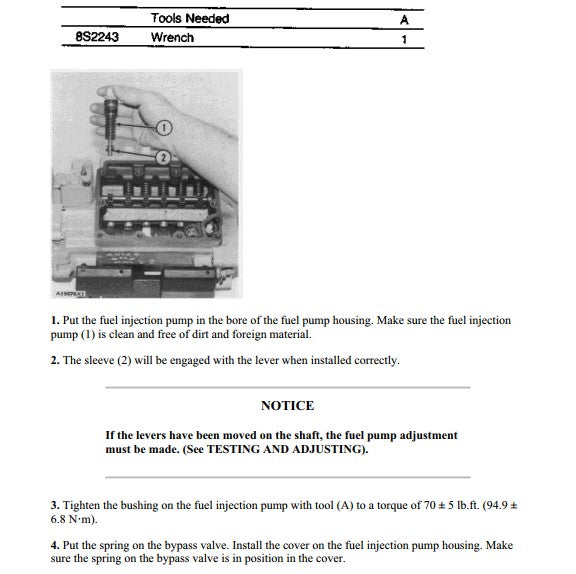

- Bucha da bomba de injeção: 94,9 ± 6,8 N·m

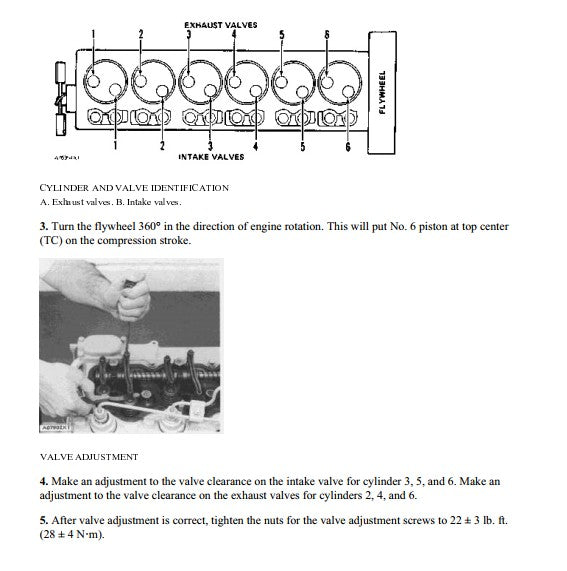

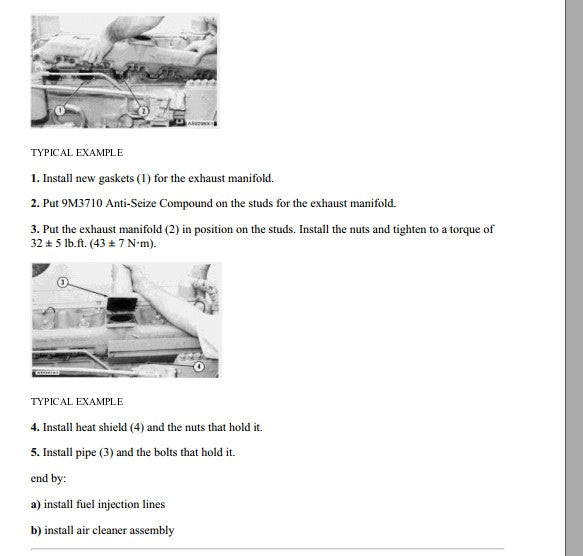

- Parafusos de ajuste de válvulas: 28 ± 4 N·m · coletor de escape: 43 ± 7 N·m
- Folga axial dos flyweights da bomba de injeção: 0,5–1,0 mm

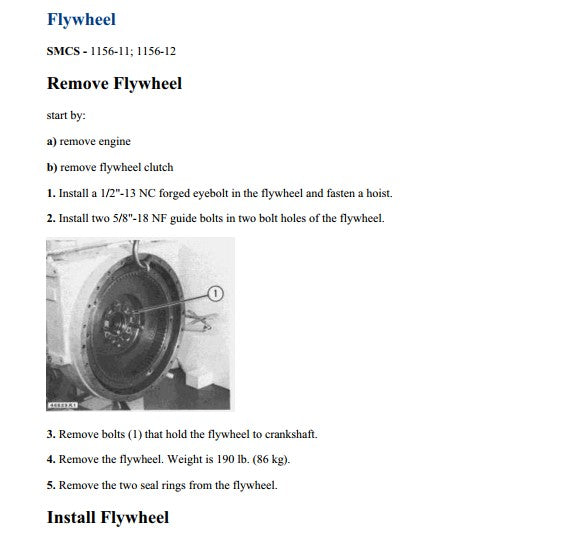

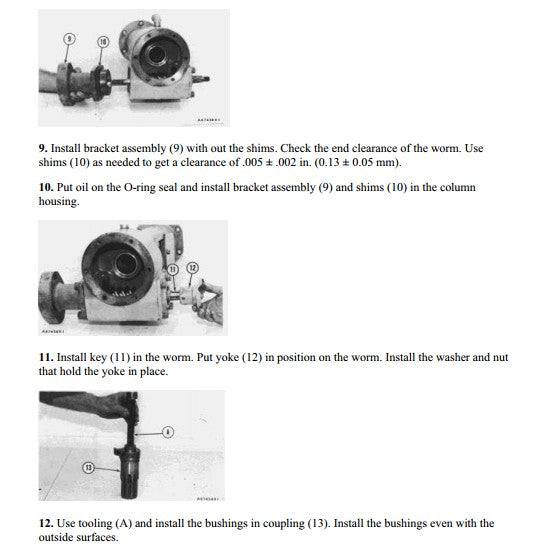

- Folga do worm da direção: 0,13 ± 0,05 mm · peso do volante: 86 kg
Diagnóstico eletrônico

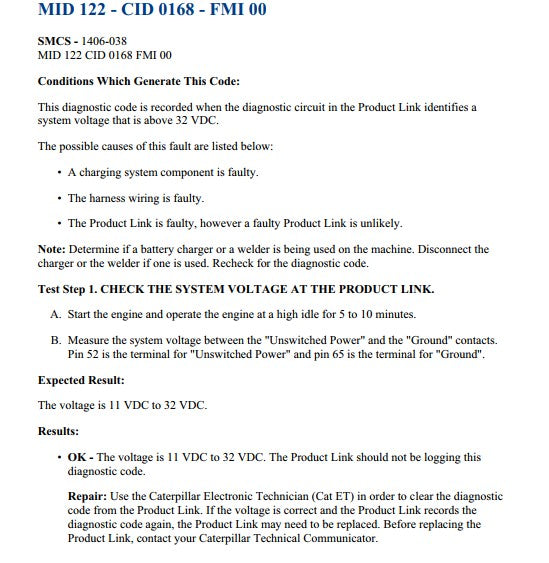

Inclui os fluxogramas de teste por código de falha. Exemplo: MID 122 CID 0168 FMI 00 (tensão do Product Link), com a faixa esperada do sistema de 11 a 32 VDC e o caminho de checagem até a origem.
Sistemas cobertos

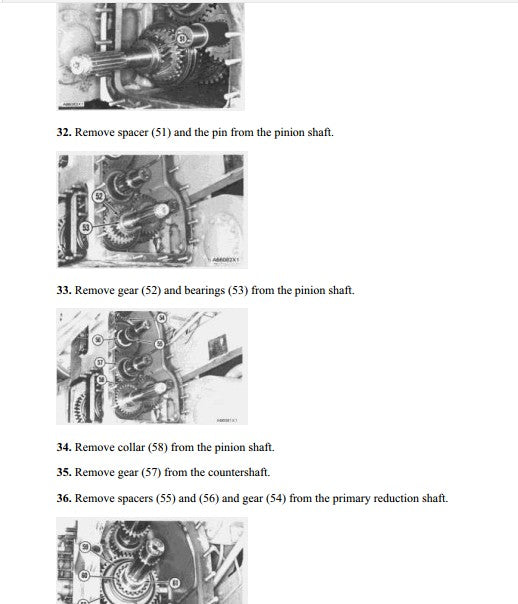

Motor 3306 (bloco, admissão e escape, arrefecimento, combustível, lubrificação), trem de força e freios, chassi e implementos (work tools), sistema hidráulico, sistema elétrico e de partida, estação do operador e a seção de Torque Specifications consolidada.
Especificações
- Marca: Caterpillar
- Modelo: 120B
- Tipo: Motoniveladora
- Motor: 3306
- Referência: SENR7604-00
- Séries: 64U0001-UP · 7KB0001-UP · 32C0001-UP
- Páginas: 2.142
- Tamanho: 161 MB
- Idioma: Inglês
- Formato: PDF pesquisável
Manual de serviço ou catálogo de peças?
Este manual é para executar o reparo: procedimentos, torques e diagnóstico. Para identificar e comprar a peça certa (part numbers e vistas explodidas), o complemento é o Catálogo de Peças da 120B.
