O Manual de Serviço Case IH Magnum série 8900 e série 7200 Pro é a documentação oficial de oficina em PDF, com 1.230 páginas em inglês, cobrindo os tratores 8910, 8920, 8930, 8940 e 8950 e suas versões europeias 7210, 7220, 7230, 7240 e 7250 Pro. É o mesmo trator com duas nomenclaturas — e este manual traz as duas, lado a lado, nas tabelas de aplicação. Entrega digital: você baixa o arquivo e usa no computador, tablet ou celular, com busca por texto e impressão liberada.
Confirmação da cobertura dos modelos
Este não é um manual genérico de série. Ele separa os dados modelo a modelo, que é o que garante que serve para a sua máquina:
- Bomba injetora: Bosch tipo MW nos 8910/8920 e 8930/8940 · Bosch P3000 no 8950
- Freios: 3 discos de fricção nos 8910/8920 · 4 discos nos 8930, 8940 e 8950
- Arrefecimento com cabine: 27,6 L (8910/8920) · 29,4 L (8930) · 31,3 L (8940 e 8950)
- Embreagens da transmissão: 8910 e 8920 usam 8 discos de fricção e 7 separadores nos pacotes alta e média
- Eixos: o 8940 aparece nas duas bitolas de fábrica — 4×114" e 4×120"
- Há seção dedicada marcada "8940 and 8950 Tractors Only"
Destaques deste material
- 47 publicações técnicas Case reunidas em um único manual (Rac 7-67882, abril/1998)

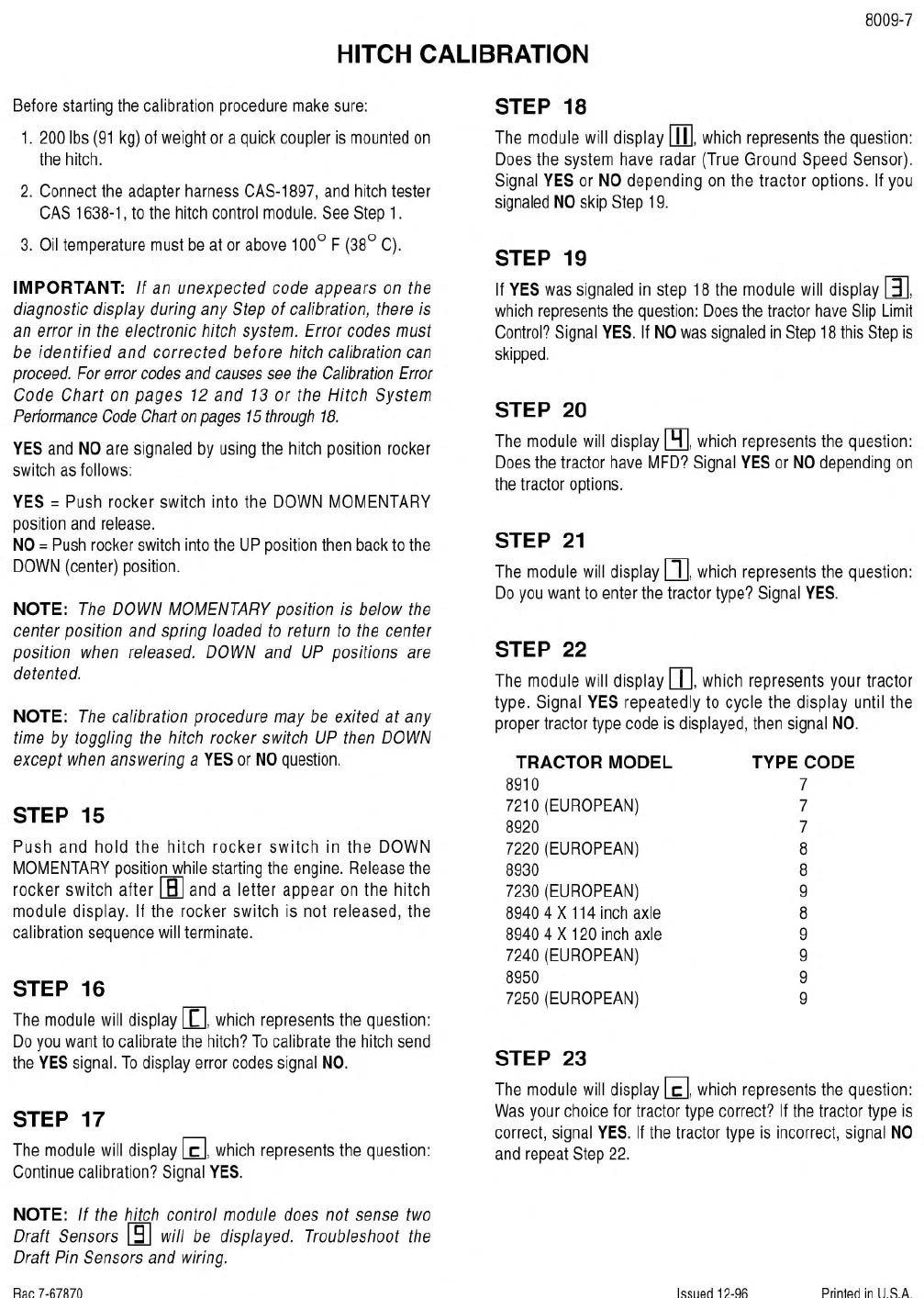

- Calibração do hitch eletrônico passo a passo, com a tabela de código de tipo de trator por modelo e a lista de códigos de erro

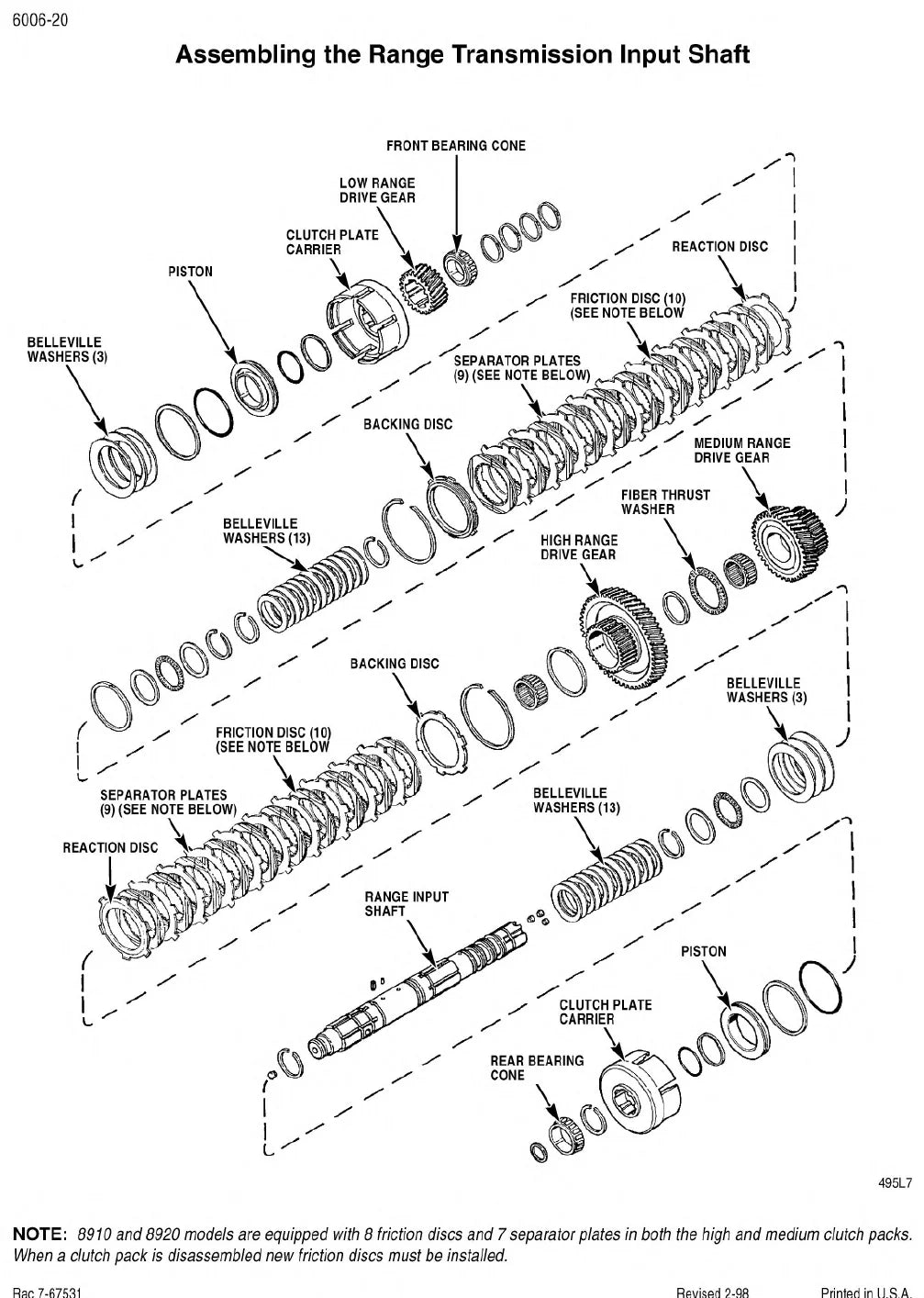

- Vistas explodidas completas da transmissão de velocidades e da range transmission, com montagem do eixo de entrada peça por peça

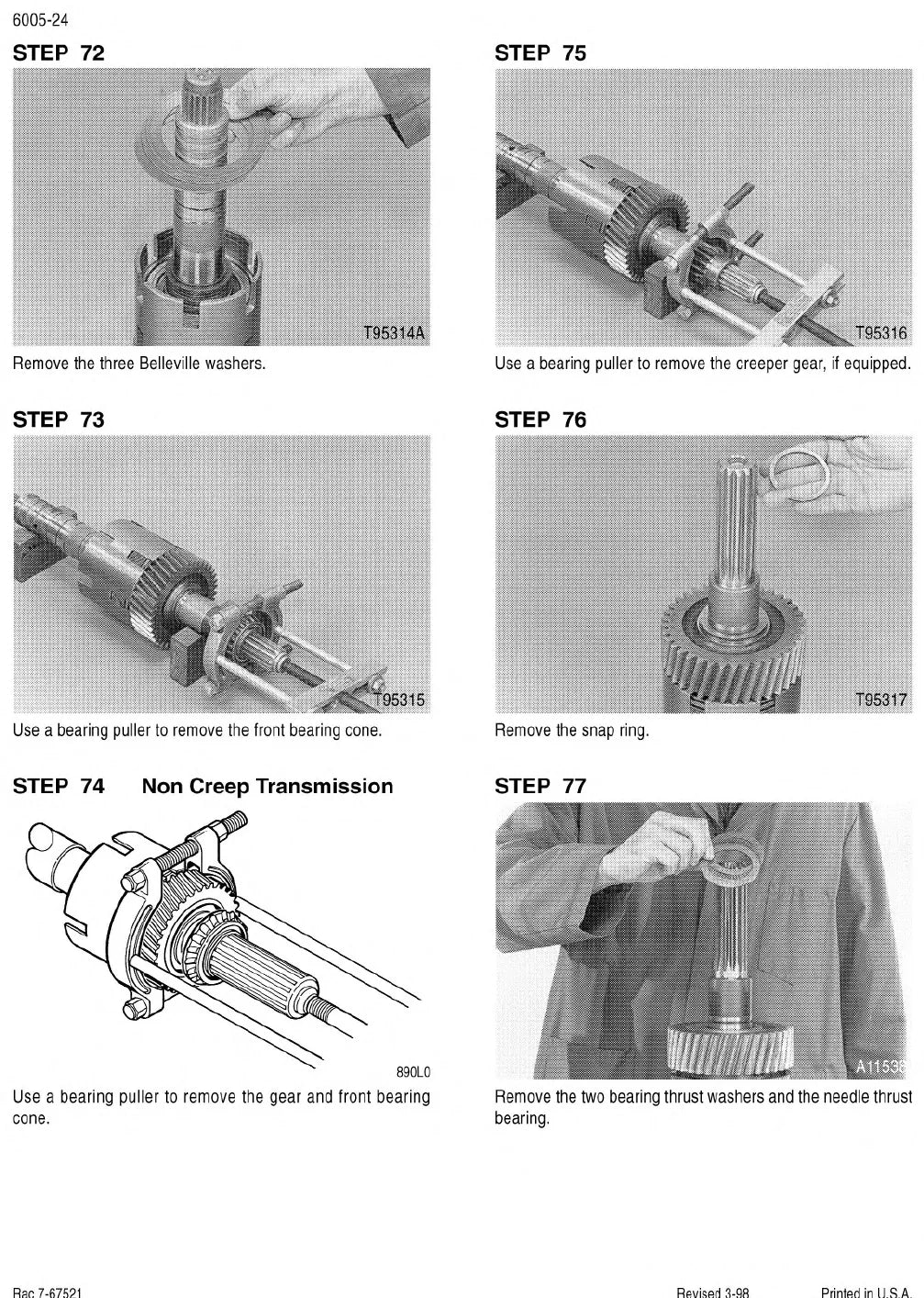

- Procedimentos com fotos reais de bancada, não só desenho: uso de saca-rolamentos, prensa e ferramentas especiais
- Esquemas elétricos e hidráulicos em páginas dobráveis, além dos testes de pressão e vazão
- Tabelas de torque especial em praticamente todas as seções, mais torque padrão SAE e métrico
- Ferramentas especiais com número Case e desenhos de ferramentas que você mesmo pode fabricar
- Cartas de carga e pressão de pneus, batentes de esterçamento e oscilação por bitola
O que este manual cobre
- Informações gerais — capacidades e tipos de fluido, rotações do motor, fusíveis, lâmpadas, batentes de direção e oscilação, cartas de pneu
- Sistema de combustível — especificações, filtros, pressão de trabalho, bomba injetora Bosch, bicos e tanque
- Elétrica — esquemas de fiação, guia de localização de defeitos, alternador, interruptor de partida em neutro, bateria
- Direção — bomba manual e coluna, cilindro de direção 2WD e MFD, eixo e linhas 2WD
- Trem de força — separação do trator, transmissão de velocidades, range transmission, válvula de transmissão, acionamento da bomba hidráulica
- Eixos e MFD — eixo traseiro e planetárias, diferencial e planetárias MFD, remoção da embreagem MFD sem partir o trator
- TDP — tomada de força de eixo simples e duplo
- Freios — válvula de freio, cilindros, freio de reboque hidráulico e pneumático
- Hidráulica — esquemas, diagnóstico, válvulas de prioridade e remotas, filtros, bomba de pistão, bomba dupla carga/lubrificação, solenoide MFD

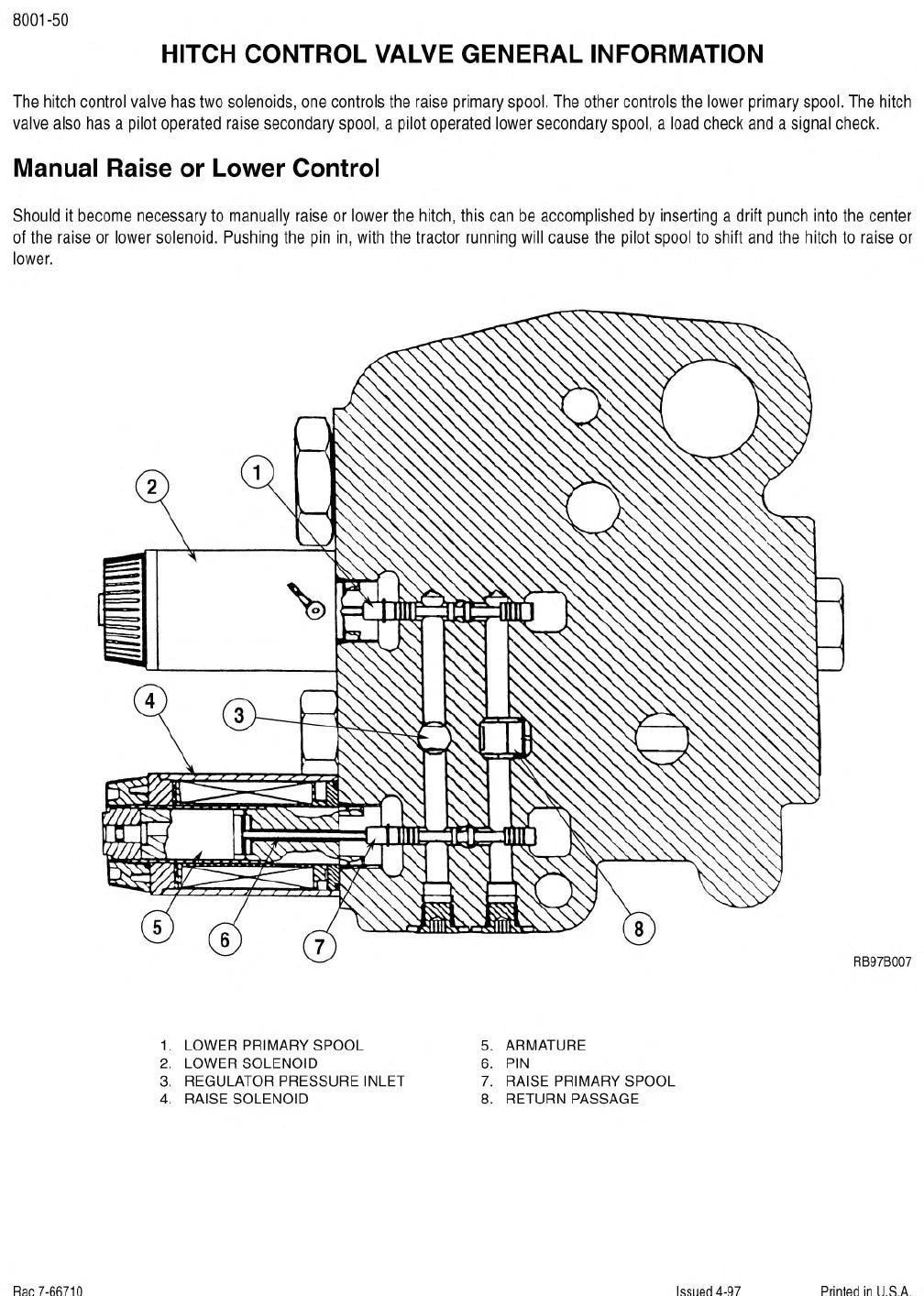

- Hitch — calibração eletrônica com códigos de erro, hitch do trator, válvula de hitch, engates rápidos
- Cabine e chassi — ar-condicionado completo (diagnóstico, serviço, compressor, componentes), soprador, banco, capô, grade, painéis laterais, radiador, remoção da cabine, ajuste de pedais e alavancas
Referências do documento: Case Service Manual nº 7-67882 · Case Corporation, Racine WI · abril/1998 · seções 1001 a 9010 · motores da família 830.
Por que vale a pena
- É o manual de oficina, não o do operador: traz desmontagem, folgas, torques e valores de teste.
- Um único arquivo resolve 10 designações de trator — serve para a frota inteira da série.
- Reduz o tempo de máquina parada porque o caminho de diagnóstico já vem descrito e ilustrado.
- Dá autonomia para a oficina executar serviço pesado de transmissão e hidráulica sem depender da concessionária.
- PDF pesquisável: você acha o procedimento pelo nome do componente em segundos.
Para quem é
- Oficinas e assistências de máquinas agrícolas
- Mecânicos de trator e equipes de manutenção de fazenda
- Retíficas e especialistas em transmissão e hidráulica
- Proprietários de Magnum que acompanham o serviço de perto
Perguntas frequentes
Serve para o meu trator?
Serve para 8910, 8920, 8930, 8940, 8950 e para os equivalentes 7210, 7220, 7230, 7240 e 7250 Pro. Se a sua máquina é uma dessas, é este o manual. Na dúvida, chame no WhatsApp com o número do chassi.
O manual é em português?
Não, está em inglês — é a edição original de fábrica. Como o PDF é pesquisável, dá para traduzir trechos com facilidade, e a maior parte do conteúdo é desenho técnico, tabela e valor numérico.
Como recebo o arquivo?
A entrega é digital. Depois da confirmação do pagamento você recebe o link para baixar o PDF.
Posso imprimir?
Pode. O arquivo é liberado para impressão total ou só das páginas que você for usar na bancada.
