Name: Manual De Serviço BOMAG - BW100 AD-4\BW125 AC-4 - Roller
Brand: CATALOGOESERVICO
Price: 55.0 BRL
Availability: InStock

$Manual De Serviço BOMAG - BW100 AD-4\BW125 AC-4 - Roller — capa$

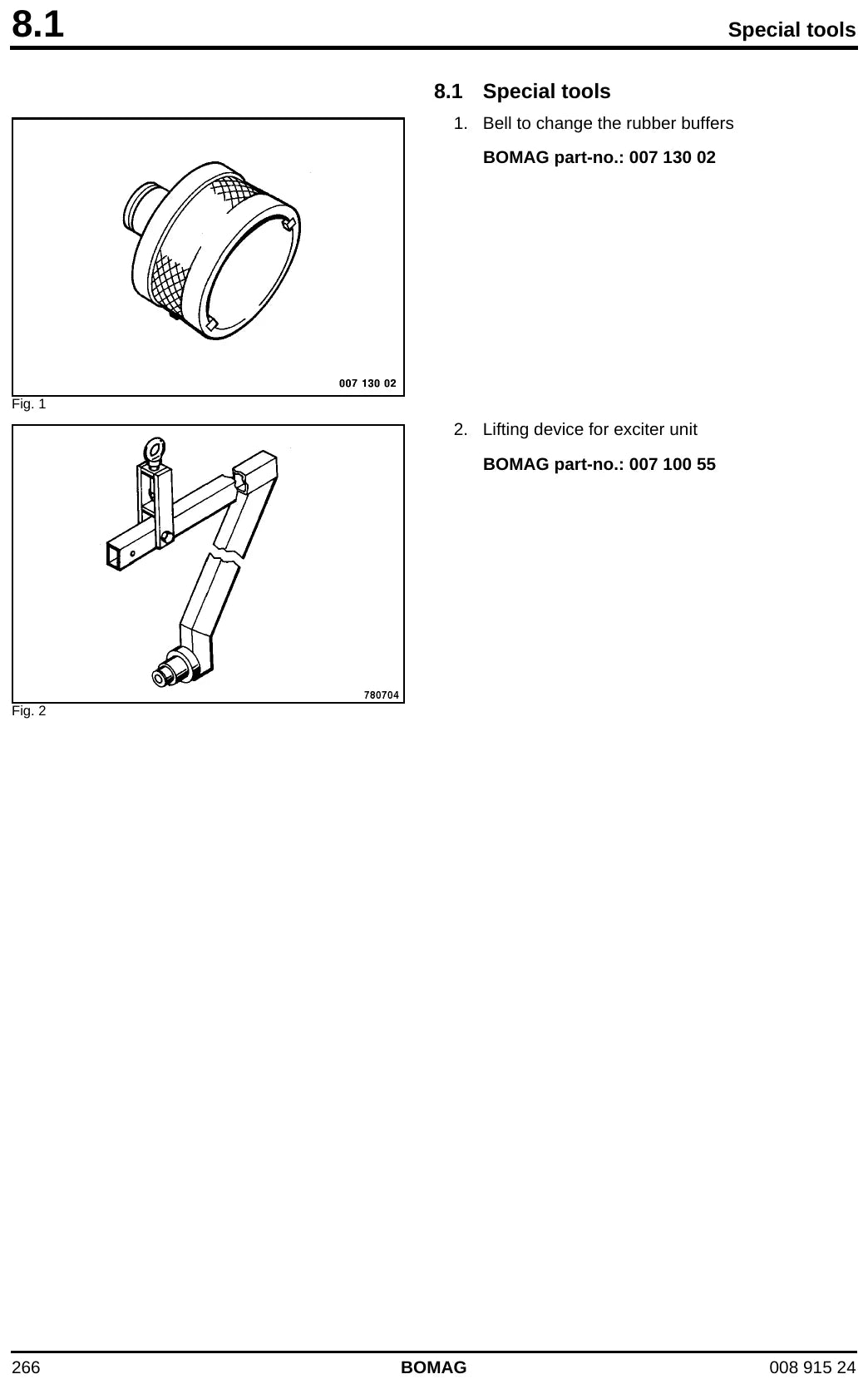

$Manual De Serviço BOMAG - BW100 AD-4\BW125 AC-4 - Roller — vista explodida$

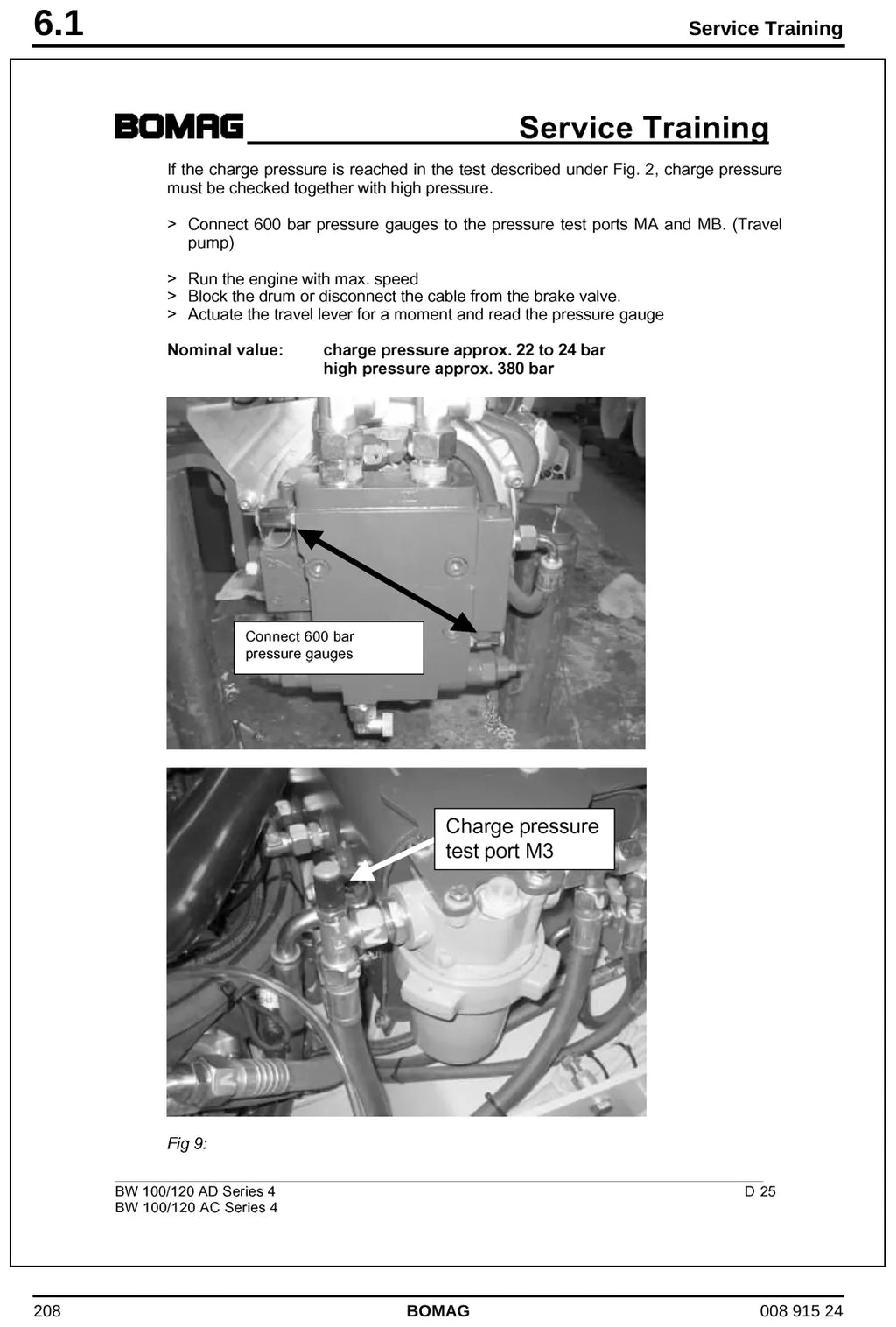

$Manual De Serviço BOMAG - BW100 AD-4\BW125 AC-4 - Roller — imagem$

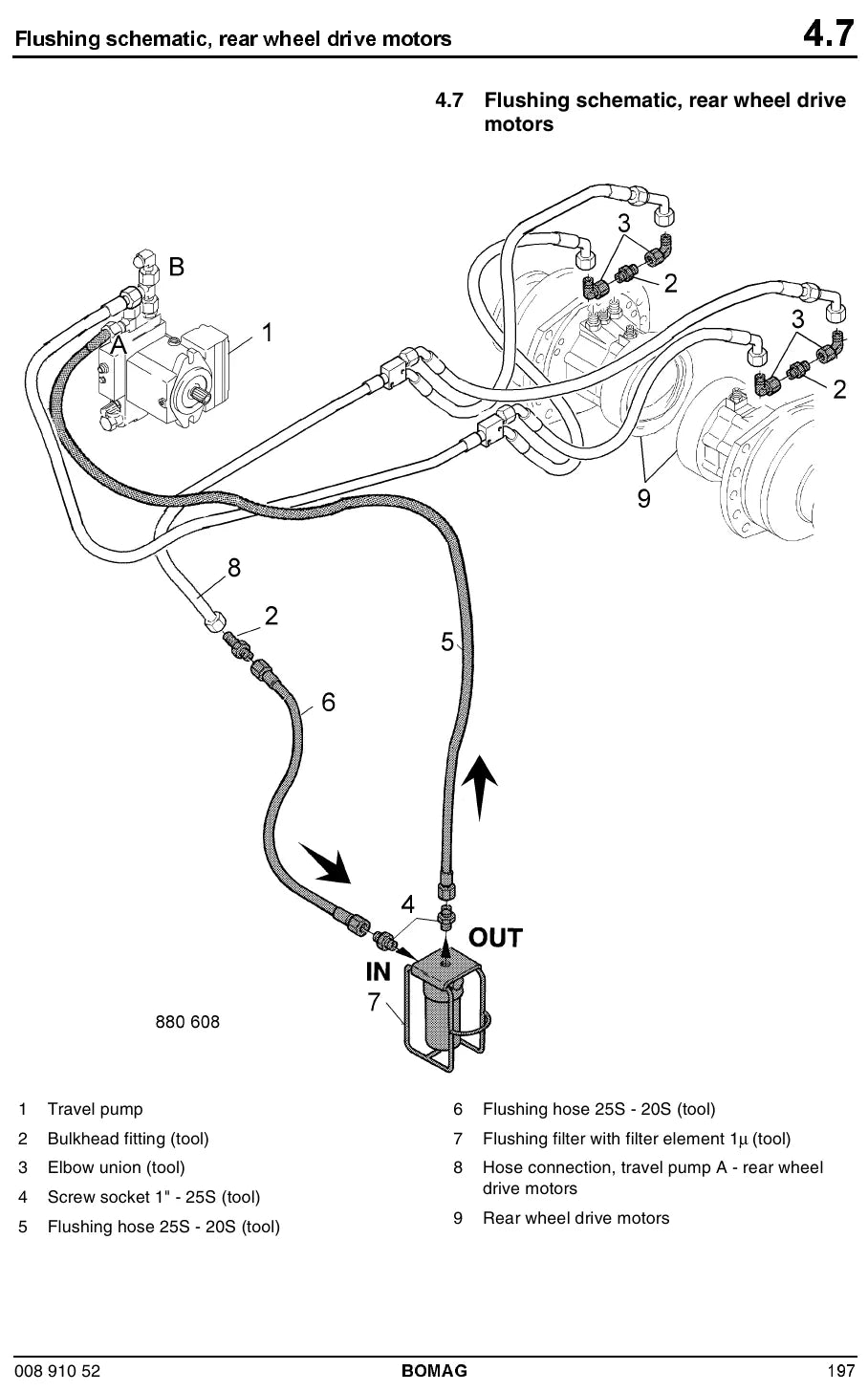

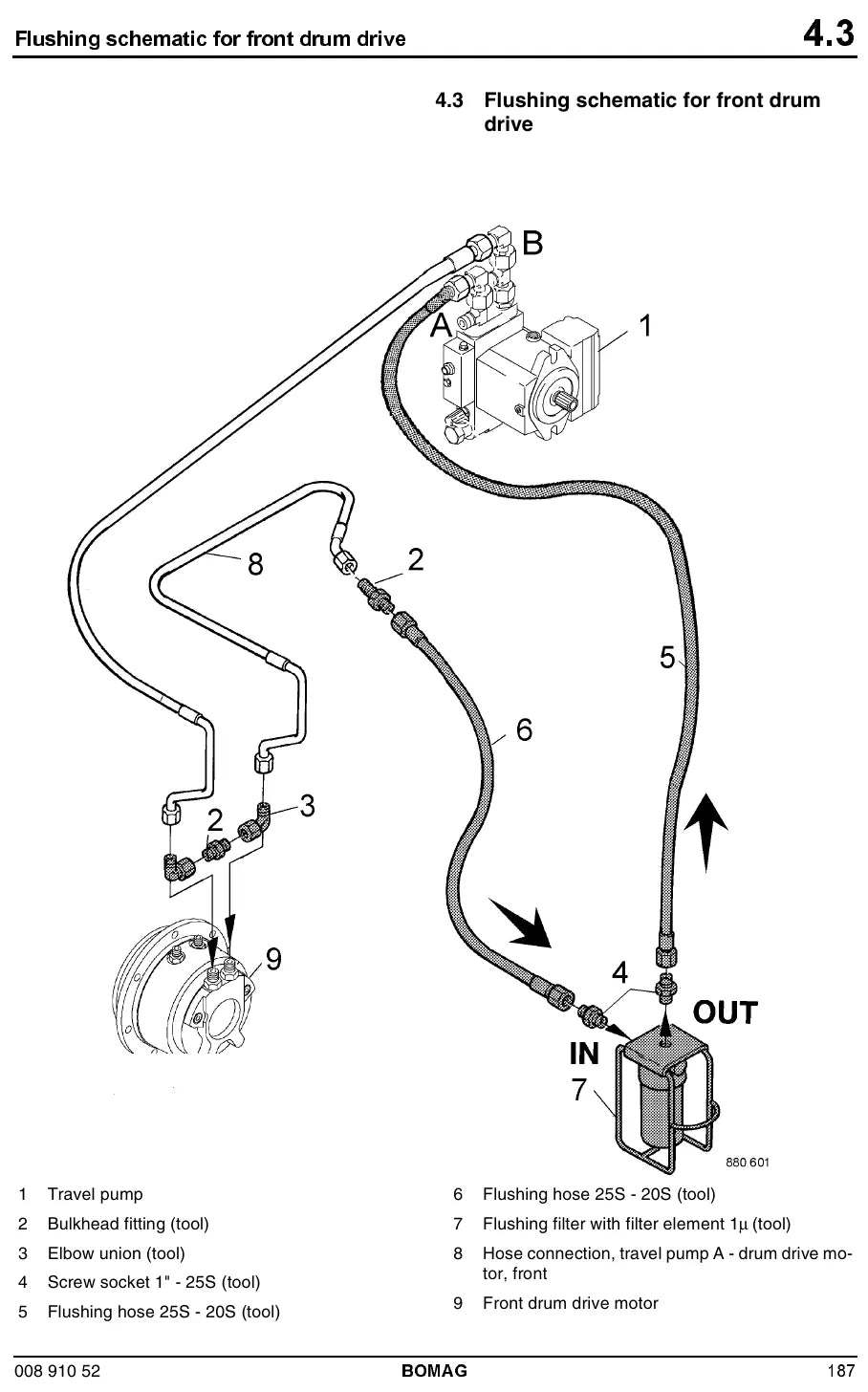

Manual de Serviço Bomag BW 100 AD-4, BW 120 AD-4, BW 125 AD-4, BW 100 AC-4 e BW 120 AC-4 — amostra 1 de página interna do documento

Manual de Serviço Bomag BW 100 AD-4, BW 120 AD-4, BW 125 AD-4, BW 100 AC-4 e BW 120 AC-4 — amostra 2 de página interna do documento

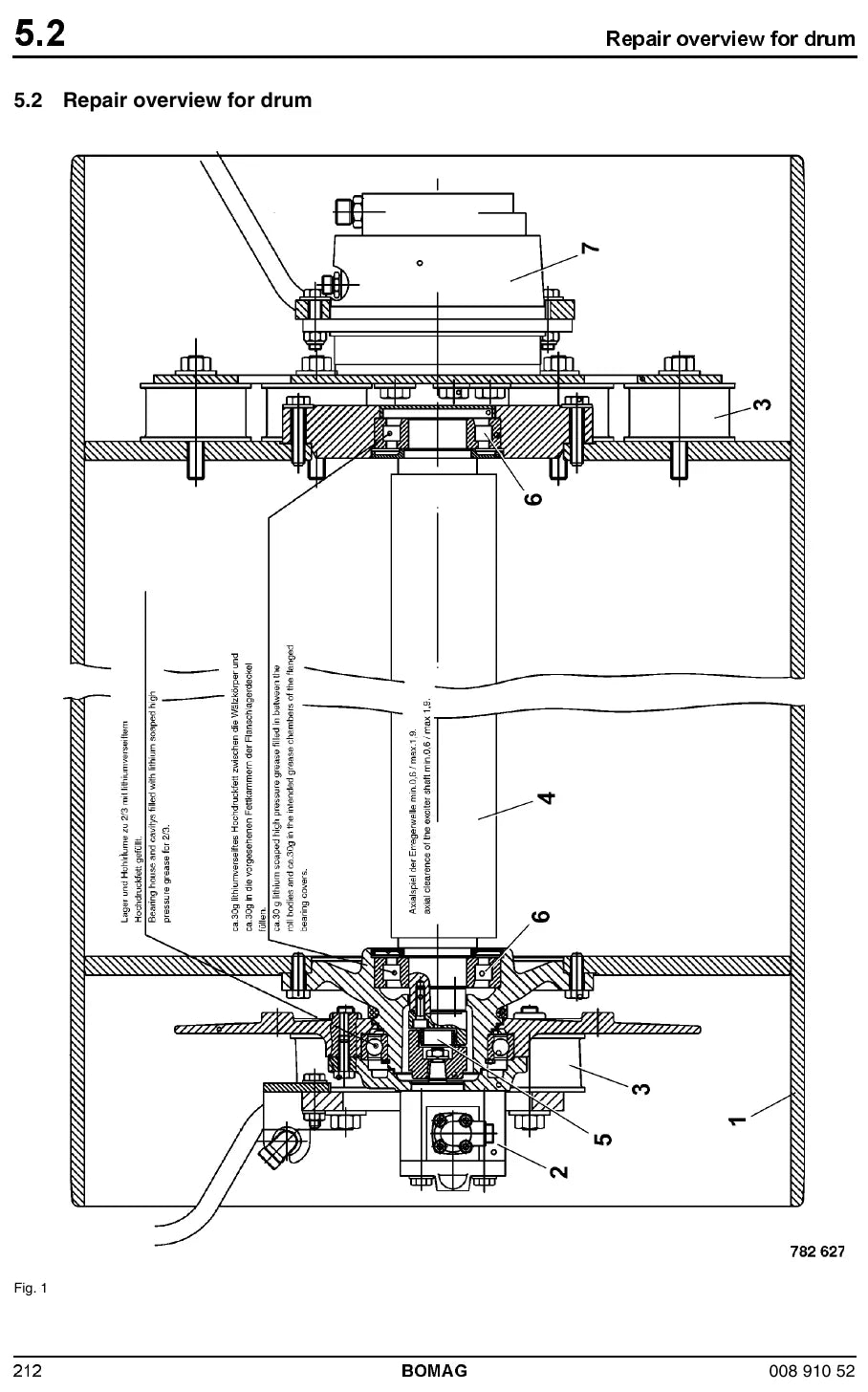

Manual de Serviço Bomag BW 100 AD-4, BW 120 AD-4, BW 125 AD-4, BW 100 AC-4 e BW 120 AC-4 — amostra 3 de página interna do documento

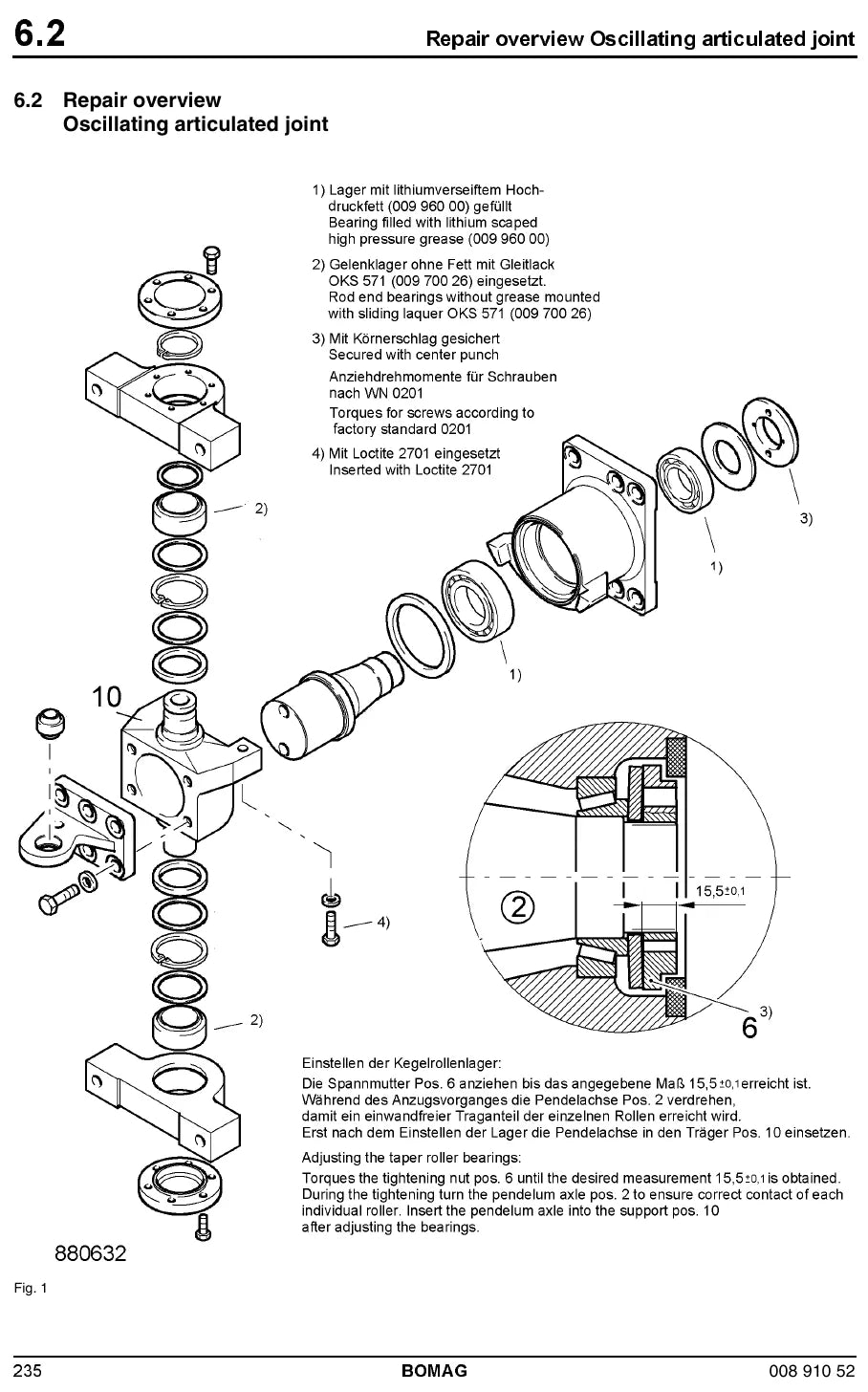

Manual de Serviço Bomag BW 100 AD-4, BW 120 AD-4, BW 125 AD-4, BW 100 AC-4 e BW 120 AC-4 — amostra 4 de página interna do documento

Role o mouse sob a imagem para aproximar Clique na imagem para dar zoom

$Manual De Serviço BOMAG - BW100 AD-4\BW125 AC-4 - Roller — capa$ $Manual De Serviço BOMAG - BW100 AD-4\BW125 AC-4 - Roller — vista explodida$ $Manual De Serviço BOMAG - BW100 AD-4\BW125 AC-4 - Roller — vista explodida$ $Manual De Serviço BOMAG - BW100 AD-4\BW125 AC-4 - Roller — imagem$

Especificações

Marca

Bomag

Modelo

BW 100 AD-4, BW 120 AD-4, BW 125 AD-4, BW 100 AC-4 e BW 120 AC-4

Tipo de equipamento

Rolo compactador tandem vibratório e combinado

Documento

Manual de Serviço

Páginas

438

Idioma

Inglês

Formato

PDF digital — download imediato

Série / Ref.

Catálogo 008 910 52

Edição

03/2006

Aplicação / nº de série

S/N 101 880 00 a 101 880 04 (em diante, conforme o modelo)

São 438 páginas em inglês: o Manual de Serviço Bomag BW 100 AD-4, BW 120 AD-4, BW 125 AD-4, BW 100 AC-4 e BW 120 AC-4 reúne em PDF a documentação técnica de fábrica para rolo tandem Bomag.

Destaques deste material

Manual de serviço Bomag dos rolos tandem BW 100, BW 120 e BW 125 AD-4 e dos combinados BW 100 e BW 120 AC-4, catálogo 008 910 52 de 03/2006.
Cobre as séries S/N 101 880 00 a 101 880 04, uma por modelo.
Procedimentos de lavagem e sangria de cada circuito hidráulico: tambores dianteiro e traseiro, rodas traseiras e vibração.
Reforma do tambor e da articulação oscilante, com valores nominais como 15,5 ± 0,1 mm na porca de tensionamento.
Documentação de fornecedores incluída: bomba Rexroth A10VG28 e motores Poclain MK 04 e MS/MSE 02–18.
Diagramas elétricos e hidráulicos completos no final do manual.

Dados técnicos

Bomba de tração: Bosch Rexroth A10VG28
Motores de roda: Poclain MK 04 e MS/MSE 02 a 18
Versões: AD (tandem vibratório) e AC (combinado)
Catálogo: 008 910 52 (03/2006)

O que este manual cobre

Generalidades: segurança, instruções de reparo, torques, dados técnicos, plano de manutenção e lubrificantes
Fundamentos de elétrica (leitura de diagramas, terminais, baterias, alternador, motor de partida, conectores Deutsch)
Manual técnico / treinamento de serviço
Lavagem e sangria dos circuitos: tambor dianteiro, tambor traseiro, rodas traseiras e vibração
Tambor: remoção, instalação, desmontagem e montagem
Articulação oscilante: remoção, desmontagem e montagem
Dados de oficina do motor diesel
Bomba de tração Rexroth A10VG28
Motores Poclain MK 04 e MS/MSE 02 a 18
Diagramas elétricos
Diagramas hidráulicos

Por que vale a pena

O diagnóstico por sistema encurta o caminho até a causa do defeito.
Os valores de referência mostram quando recuperar e quando substituir um componente.
Serve de roteiro para a oficina padronizar o serviço entre mecânicos.

Para quem é

Mecânicos e oficinas de locadoras que reformam rolos tandem Bomag BW 100/120/125 AD-4 e AC-4.

Perguntas frequentes

Para qual máquina é este material?
Para Bomag BW 100 AD-4, BW 120 AD-4, BW 125 AD-4, BW 100 AC-4 e BW 120 AC-4 (S/N 101 880 00 a 101 880 04 (em diante, conforme o modelo)). Confira o modelo e o número de série da sua máquina antes da compra.

Em que idioma está?
Em inglês. Como o texto é pesquisável, dá para copiar trechos para um tradutor.

Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.

E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
