Descrição
Manual de Serviço Escavadeira Bobcat X 56,76 — arquivo PDF com 256 páginas em Inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Cobre as escavadeiras Bobcat modelo X 56 (série 12001 and up) e modelo X 76. Inclui tabelas de torque detalhadas, tabelas de peso por componente para ambos os modelos e especificações completas de materiais de vedação e revestimento. O manual apresenta procedimentos de teste e ajuste do sistema hidráulico, padrões de manutenção e instruções de desmontagem e montagem. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: X 56,76
- Tipo: Escavadeira Hidráulica
- Páginas: 256
- Tamanho: 20 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Série (modelo 56): 12001 and up

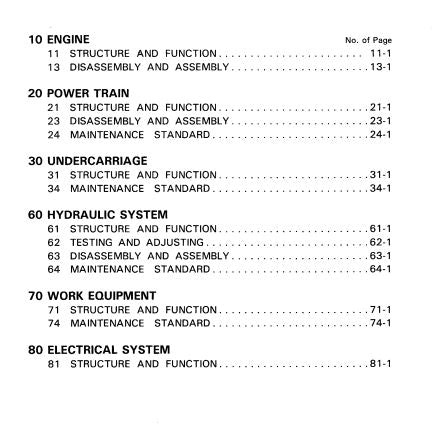

Procedimentos e Sistemas Cobertos
Engine: Structure and Function, Disassembly and Assembly.
Power Train: Structure and Function, Disassembly and Assembly, Maintenance Standard.
Undercarriage: Structure and Function, Maintenance Standard.
Hydraulic System: Structure and Function, Testing and Adjusting, Disassembly and Assembly, Maintenance Standard.
Work Equipment: Structure and Function, Maintenance Standard.
Electrical System: Structure and Function.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque porca flangeada 14 mm: 24,5 ± 4,9 Nm
- Torque porca flangeada 24 mm: 137,3 ± 29,4 Nm
- Torque porca flangeada 42 mm: 294,2 ± 29,4 Nm
- Peso do conjunto motor modelo 56: 123 kg / modelo 76: 159 kg
- Válvula de controle modelo 56: 8-spool (18,5 kg) / modelo 76: 6-spool (16 kg) + 2-spool (6 kg)
- Tabela completa de materiais de vedação: adesivos (LT-1A, LT-1B), vedantes líquidos (LG-1, LG-3, LG-4, LG-5) e lubrificantes (LM-P, G2-LI)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Tem as tolerâncias e ajustes?
Sim, cada seção apresenta as especificações técnicas necessárias para executar ajustes e montagens corretas.
O manual traz os torques de aperto?
Sim, inclui tabela completa de torques para porcas flangeadas de 14 mm a 42 mm, com valores de 24,5 ± 4,9 Nm até 294,2 ± 29,4 Nm.
Tem todos os procedimentos?
Sim, inclui desde manutenção preventiva até reparos complexos, cobrindo a máquina completa.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Confira nossa coleção completa de manuais técnicos Bobcat.
