Descrição
Manual de Serviço VersaHANDLER Bobcat V723 — manual técnico em PDF com 1.094 páginas em inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.

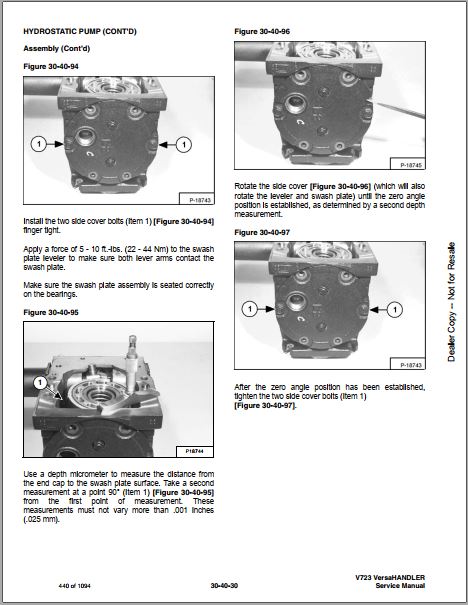

Referência oficial: 6902760 (1-07). Cobre o VersaHANDLER V723 a partir dos números de série 367810501 e 367811001 (com cabine), 368011001 (com cabine e nivelamento de chassi) e 368110501 e 368111001 (com cobertura e nivelamento de chassi). Inclui procedimentos fotográficos detalhados passo a passo para desmontagem, inspeção e montagem de todos os sistemas, com tolerâncias de precisão — como variação máxima de 0,025 mm na placa oscilante da bomba hidrostática. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: V723 VersaHANDLER
- Tipo: Manipulador Telescópico
- Páginas: 1.094
- Tamanho: 80 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6902760 (1-07)
- Série: S/N 367810501 & Above (Cab) / 368011001 & Above (Cab & Frame Leveling) / 368110501 & Above (Canopy & Frame Leveling)
Procedimentos e Sistemas Cobertos
Sistema hidráulico principal e bomba hidrostática, implementos e braço telescópico de levante, motor e sistemas auxiliares, transmissão e conversor de torque, eixos e diferencial, sistema de direção, freios, sistema elétrico e diagnóstico de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

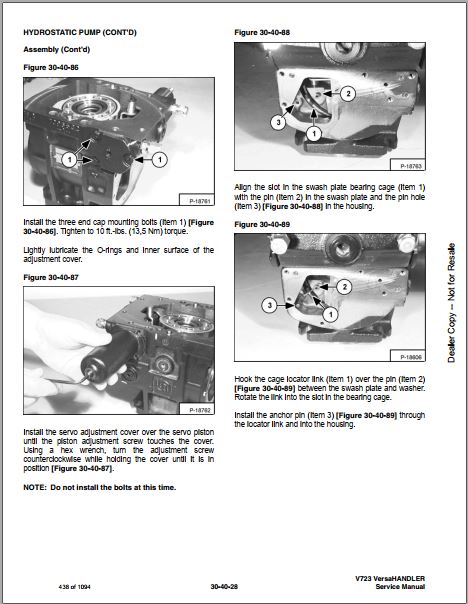

- Torque dos parafusos de retenção da bomba hidrostática: 13,5 Nm (10 ft-lbs) — aplicar LOCTITE #242
- Torque dos parafusos de montagem lateral da bomba: 22–44 Nm (5–10 ft-lbs)

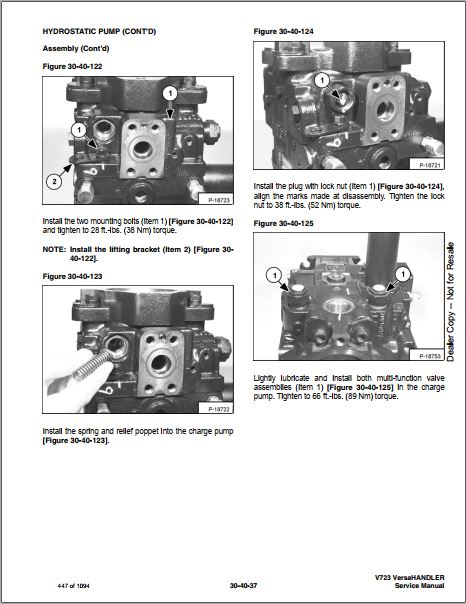

- Torque dos parafusos de montagem da bomba: 38 Nm (28 ft-lbs)
- Torque das válvulas multifunção da bomba de carga: 89 Nm (65 ft-lbs)
- Torque da porca de travamento do plugue: 52 Nm (38 ft-lbs)
- Torque do parafuso guia da placa oscilante: 32 Nm (24 ft-lbs)
- Tolerância máxima da placa oscilante: 0,025 mm (0.001 in)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os torques da bomba hidrostática do V723?
Sim, inclui especificações completas de montagem. Exemplo: válvulas multifunção da bomba de carga com 89 Nm (65 ft-lbs) e parafusos de retenção com 13,5 Nm (10 ft-lbs) com LOCTITE #242.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço Bobcat disponíveis em nosso catálogo.
