Descrição
Manual de Serviço Manipulador Telescópico Bobcat V638 VersaHANDLER — referência técnica completa em PDF com 842 páginas em inglês. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.

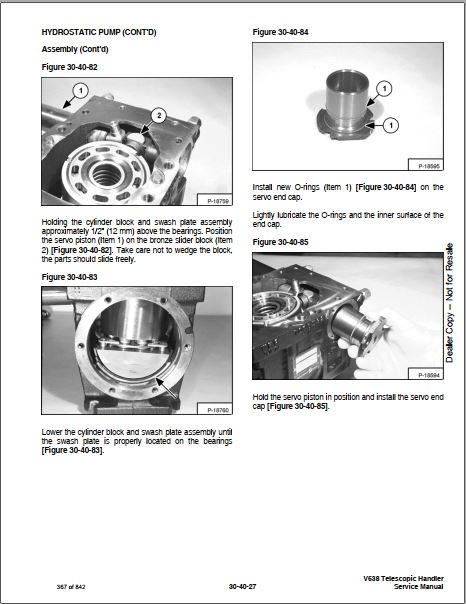

Referência oficial: 6904755 (1-07). Cobre o VersaHANDLER V638 nas versões with Cab (S/N A2ZV11001 & Above) e with Canopy (S/N A2ZW11001 & Above), publicado em 2007. Inclui procedimentos completos de desmontagem, inspeção e montagem da bomba hidrostática, com fotos detalhadas de cada etapa e alertas de procedimento para sistemas hidrostáticos. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat

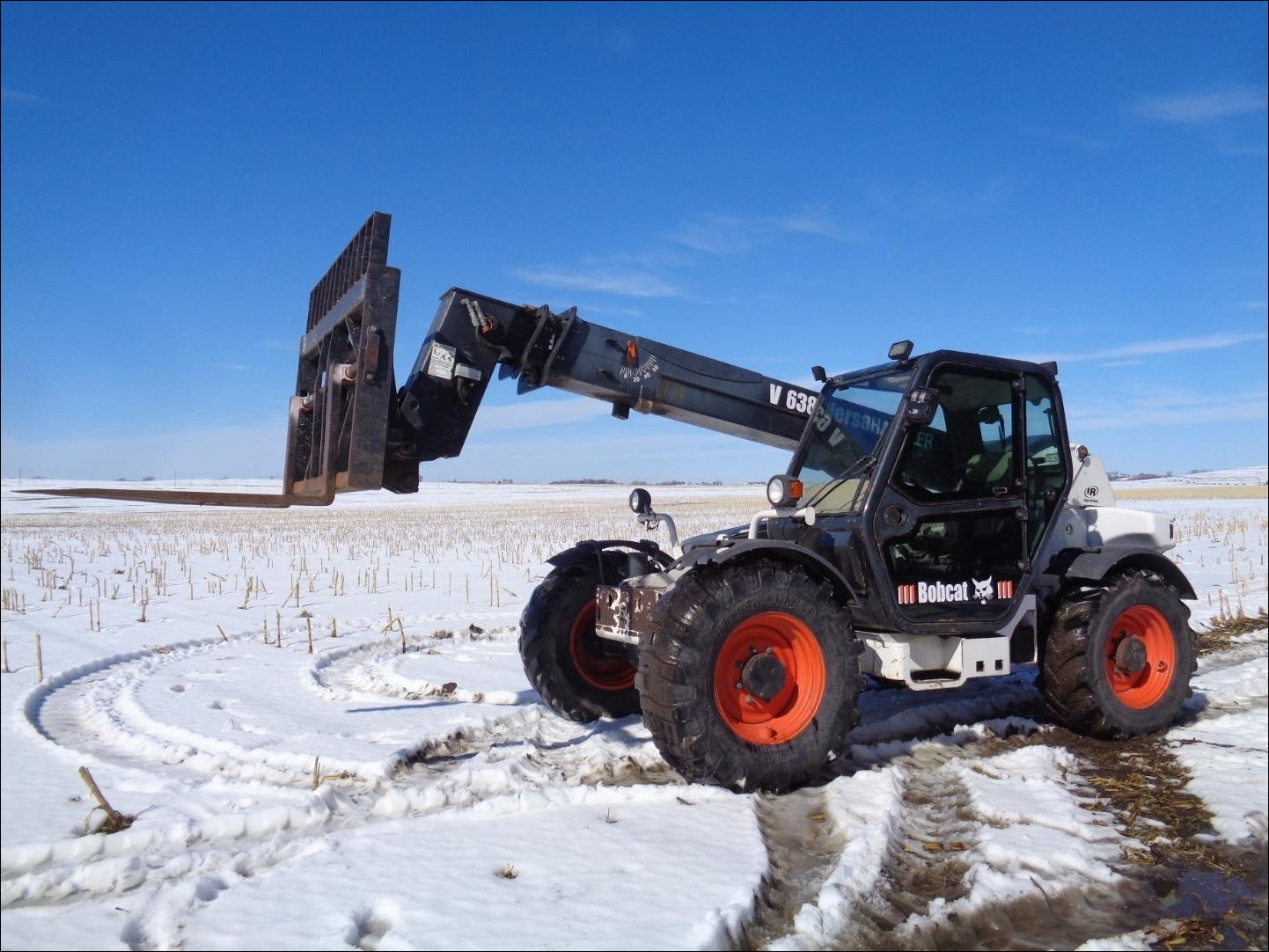

- Modelo: V638 VersaHANDLER
- Tipo: Manipulador Telescópico
- Páginas: 842
- Tamanho: 58 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6904755 (1-07)
- Série: A2ZV11001 & Above (with Cab) / A2ZW11001 & Above (with Canopy)
- Ano: 2007
- Variantes: With Cab / With Canopy
Procedimentos e Sistemas Cobertos
Transmissão e sistema hidrostático, motor e sistemas auxiliares, sistema hidráulico e implementos, eixos e diferencial, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

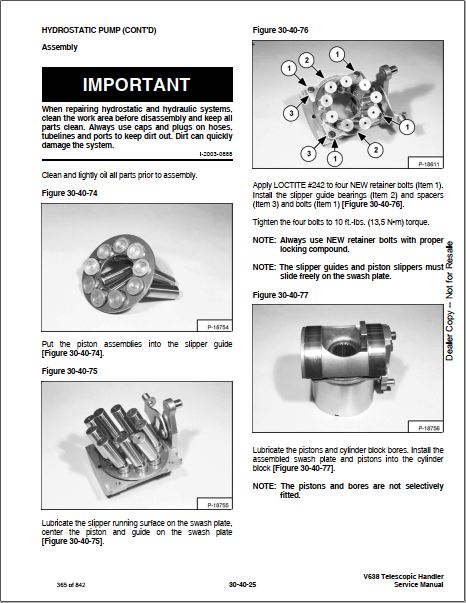

- Torque dos retainer bolts da bomba hidrostática (com LOCTITE #242): 10 ft-lbs. (13,5 N·m)

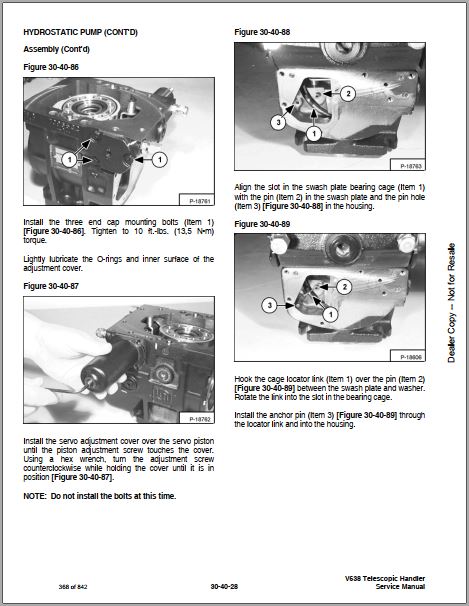

- Torque dos end cap mounting bolts: 10 ft-lbs. (13,5 N·m)
- Torque do swash plate guide bolt e servo arm bolt: 24 ft-lbs. (32 N·m)
- Torque do servo relief valve plug: 9 ft-lbs. (12 N·m)
- Torque dos rotation pipe plugs: 4 ft-lbs. (5,4 N·m)
- Tolerância do headed roll pin na swash plate: .21 inch (5,33 mm)

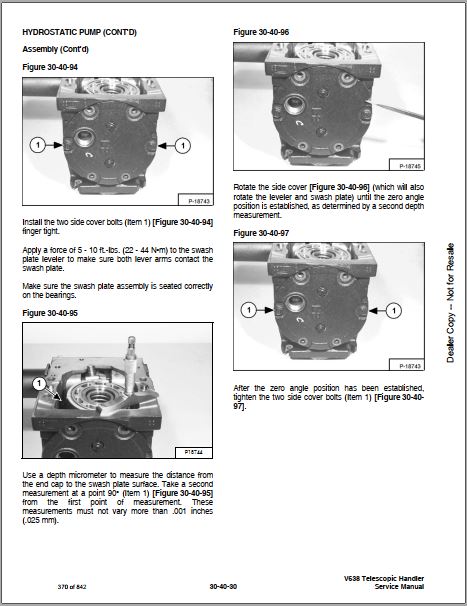

- Variação máxima na medição da swash plate (depth micrometer): .001 inches (.025 mm)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Bobcat e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz as especificações da bomba hidrostática?
Sim, inclui procedimentos completos de desmontagem, inspeção e montagem da bomba hidrostática, com torques detalhados — como 13,5 N·m para os retainer bolts e 32 N·m para o swash plate guide bolt.
Tem todos os procedimentos?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
