Descrição
Manual de Serviço Manipulador Telescópico Bobcat V623 VersaHANDLER — Service Manual em PDF com 784 páginas em inglês. Procedimentos verificados pelo fabricante, valores de torque, esquemas elétricos e hidráulicos. Manual técnico oficial Bobcat Company (publicação 6901675, edição março/2006) para mecânicos que executam manutenção corretiva e diagnóstico no manipulador telescópico Bobcat V623.

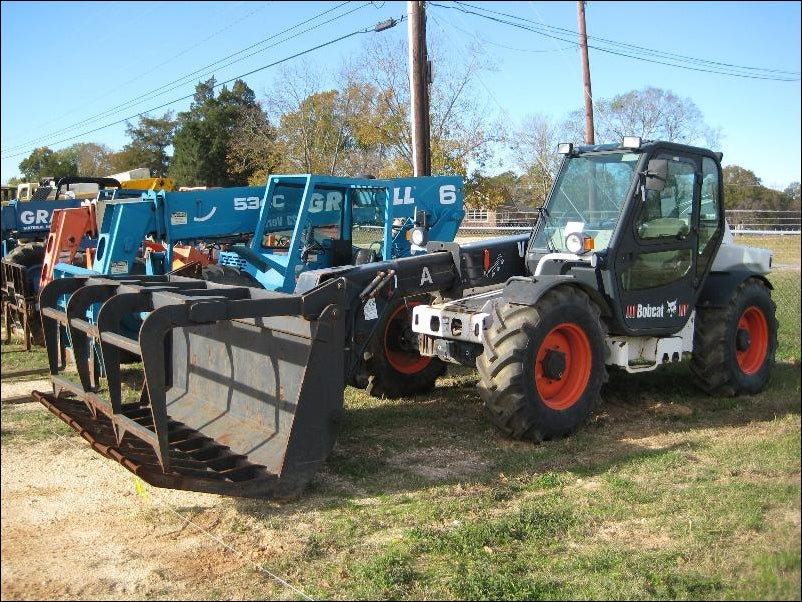

Service Manual oficial Bobcat para o manipulador telescópico Bobcat V623 VersaHANDLER — equipamento com lança telescópica multifunção para construção, agricultura e movimentação de cargas. Cobre as séries S/N 367111001–367113000 e S/N 367211001–367213000. Inclui Safety and Maintenance, Engine Service, Hydraulic System, Hydrostatic System (Pump and Motor), Drive System, Axles and Differential, Steering and Kingpin, Boom and Telescopic Lift System, Brakes, Electrical System, Cab e Specifications and Torque.
Vantagens do Manual Bobcat V623
- ✅ Aumenta vida útil do equipamento com manutenção no padrão de fábrica
- ✅ Procedimentos verificados pela engenharia Bobcat
- ✅ 784 páginas com instruções detalhadas e tabelas de torque
- ✅ Fotos passo a passo e vistas explodidas numeradas
- ✅ Esquemas elétricos e hidráulicos completos
- ✅ Acesso vitalício e reentrega gratuita do arquivo
- ✅ Compatível com PC, tablet e celular
Especificações do Manual Bobcat V623
- Marca: Bobcat
- Modelo: V623 VersaHANDLER
- Tipo: Manipulador Telescópico (Telehandler)
- Páginas: 784
- Tamanho: 60 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Publicação: 6901675 (março/2006)
- Séries: S/N 367111001–367113000 / 367211001–367213000
- Origem: Bobcat Company (Service Manual)
Procedimentos e Sistemas Cobertos
Safety and Maintenance: Safety Instructions, Periodic Maintenance.
Engine Service: motor diesel — remoção/instalação, sistema de combustível, arrefecimento.
Hydraulic System: bomba principal, válvula de controle, cilindros, mangueiras, filtros, pressões de operação.

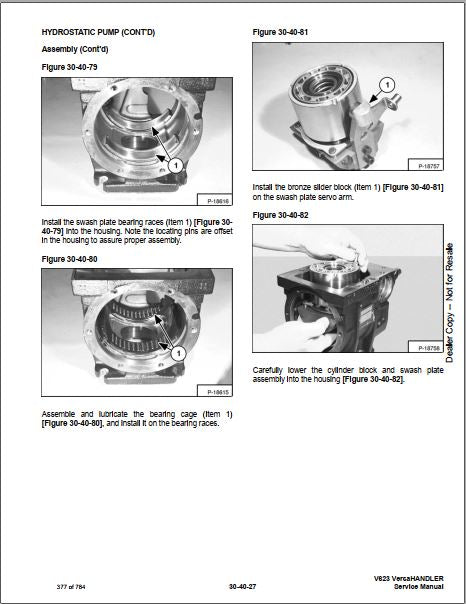

Hydrostatic Pump and Motor: desmontagem, montagem, ajuste da swash plate, motor hidrostático.

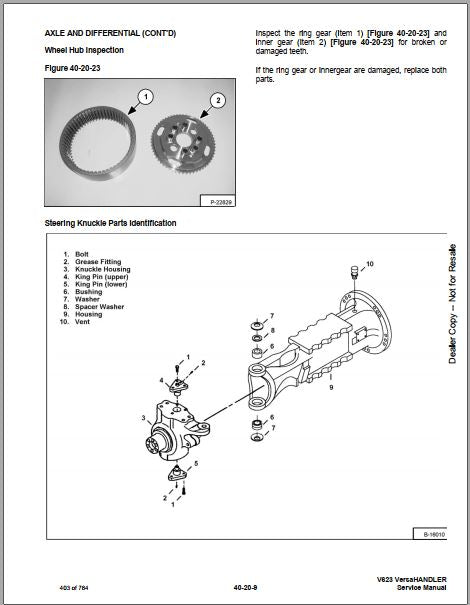

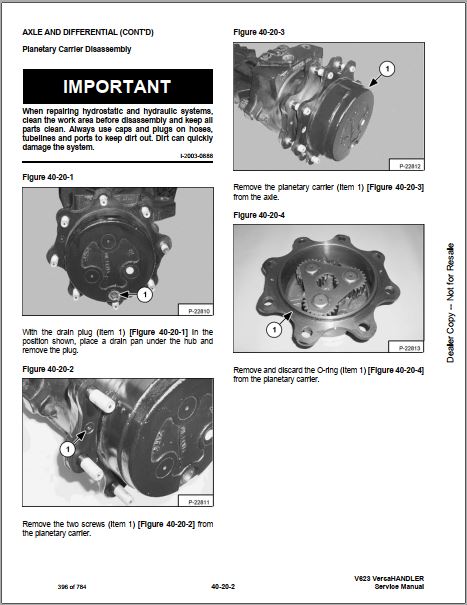

Drive System, Axles and Differential: eixo, diferencial, conjunto planetário, cubo de roda.
Steering and Kingpin: pino mestre e articulação de direção.
Boom and Telescopic Lift System: lança telescópica, cilindros, sistema de extensão.
Brakes: freios de serviço e estacionamento.
Electrical System: chicotes, sensores, painel de instrumentos, diagramas elétricos.
Specifications and Torque: tabelas de torque por sistema.
Destaques Técnicos

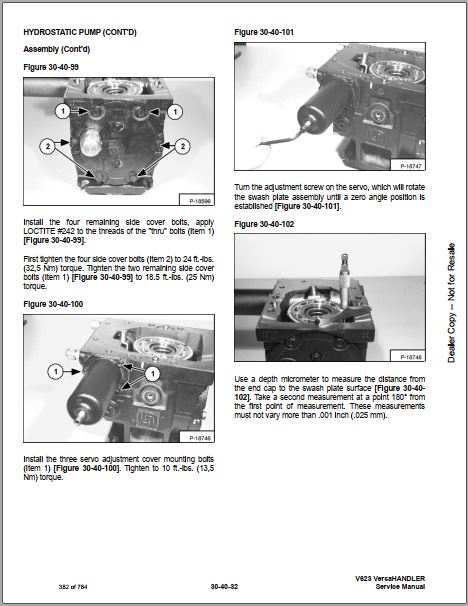

- Torque dos parafusos laterais da bomba hidrostática: 24 ft-lbs (32,5 Nm)
- Torque dos thru bolts (parafusos passantes): 18,5 ft-lbs (25 Nm)
- Torque da tampa de ajuste do servo: 10 ft-lbs (13,5 Nm)
- Torque dos parafusos de retenção (com LOCTITE #242): 10 ft-lbs (13,5 Nm)
- Torque do plug do motor hidrostático: 4 ft-lbs (5 Nm)
- Torque do plug da válvula de alívio do servo: 9 ft-lbs (12 Nm)
- Tolerância de medição da swash plate: máximo 0,001 pol. (0,025 mm)
Profissionais que Usam o Manual Bobcat V623
Indicado para mecânicos de campo, oficinas especializadas, concessionárias Bobcat, construtoras, agricultura e locadoras que executam reparos corretivos no manipulador telescópico Bobcat V623.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos mecânicos. Para identificar e adquirir peças, consulte os catálogos de peças Bobcat.
Dúvidas Comuns — Manual Bobcat V623
O manual está em inglês?
Sim. Valores de torque, pressão e folga são padrão internacional — qualquer mecânico capacitado entende as especificações independentemente do idioma.
Cobre o sistema hidrostático completo?
Sim, há seções específicas da bomba hidrostática, motor hidrostático, ajustes da swash plate e tolerâncias dimensionais.
Inclui o sistema telescópico (boom)?
Sim, há seção específica do Boom and Telescopic Lift System com cilindros e sistema de extensão.
