Descrição
Manual de Serviço Manipulador Telescópico Bobcat V518 — publicação técnica oficial em formato PDF com 724 páginas em inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Referência oficial: 6901789 (3-05). Cobre a VersaHANDLER V518 com números de série 367011001 a 367013000, publicado pela Bobcat Company / Ingersoll Rand. Inclui procedimentos detalhados de desmontagem, inspeção e montagem da bomba hidrostática com fotos passo a passo e valores de torque especificados pelo fabricante para cada componente. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: V518 VersaHANDLER
- Tipo: Manipulador Telescópico
- Páginas: 724
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6901789 (3-05)
- Série: 367011001 – 367013000
Procedimentos e Sistemas Cobertos

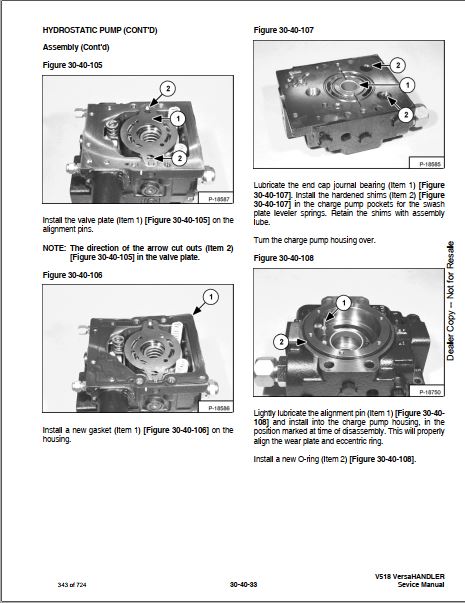

Motor e sistemas auxiliares, transmissão, conversor de torque, eixos e diferencial, sistema hidráulico principal, bomba hidrostática (desmontagem, inspeção e montagem completa), implementos e braço telescópico de levante, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

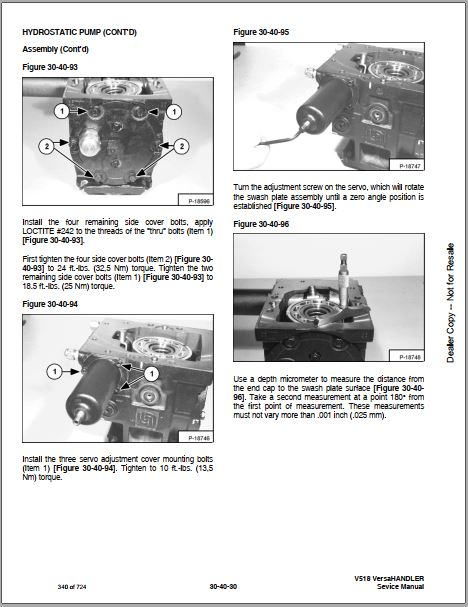

- Torque dos side cover bolts da bomba hidrostática: 24 ft.-lbs. (32,5 Nm)
- Torque dos parafusos "thru" (restantes): 18,5 ft.-lbs. (25 Nm)
- Torque dos servo adjustment cover bolts: 10 ft.-lbs. (13,5 Nm)

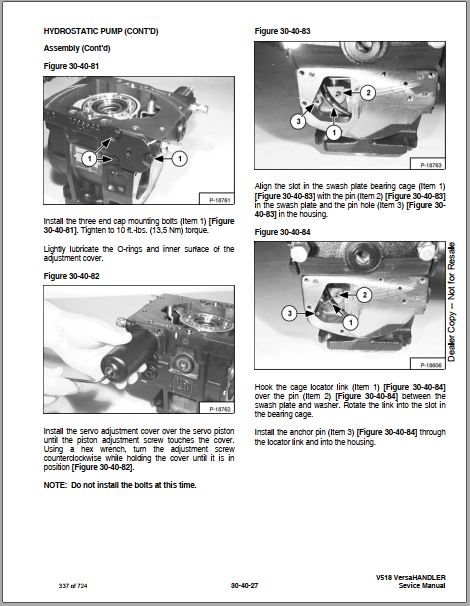

- Torque dos end cap mounting bolts: 10 ft.-lbs. (13,5 Nm)
- Torque do servo relief valve plug: 9 ft.-lbs. (12 Nm)
- Torque dos rotation pipe plugs: 4 ft.-lbs. (5,4 Nm)
- Torque do swash plate guide bolt e servo arm bolt: 24 ft.-lbs. (32 Nm)

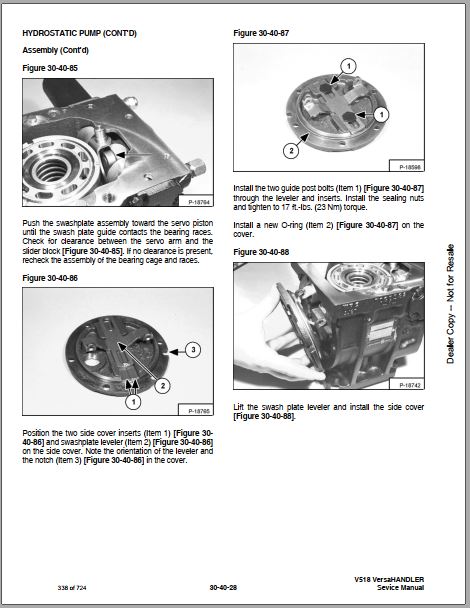

- Torque dos guide post bolts (sealing nuts): 17 ft.-lbs. (23 Nm)
- Tolerância máxima de variação na medição da swash plate surface: 0,001 pol. (0,025 mm)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
O manual traz os torques da bomba hidrostática?
Sim, inclui tabela completa de torques para todos os componentes. Exemplos: side cover bolts: 24 ft.-lbs. (32,5 Nm); swash plate guide bolt: 24 ft.-lbs. (32 Nm); servo relief valve plug: 9 ft.-lbs. (12 Nm).
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço Bobcat que temos disponíveis.
