Descrição
Manual de Serviço Bobcat V417 VersaHANDLER — arquivo PDF pesquisável com 771 páginas em inglês. Especificações técnicas, valores de torque e procedimentos detalhados para reparos assertivos no manipulador telescópico.
Referência oficial: 6904255 (6-09), publicação Bobcat Company 2009. Cobre o V417 VersaHANDLER nas variantes With Cab (S/N A7MK11001 & Above) e With Canopy (S/N A7ML11001 & Above). Inclui vistas explodidas com 24 componentes identificados do eixo dianteiro, procedimentos completos de desmontagem e montagem da bomba hidrostática com ajuste do servo e instalação dos solenoides, e instruções ilustradas para manutenção do cubo de roda e steering knuckle. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: V417 VersaHANDLER
- Tipo: Manipulador Telescópico
- Páginas: 771
- Tamanho: 53 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6904255 (6-09)
- Série: A7MK11001 & Above (With Cab) / A7ML11001 & Above (With Canopy)
- Variantes: With Cab / With Canopy
Procedimentos e Sistemas Cobertos

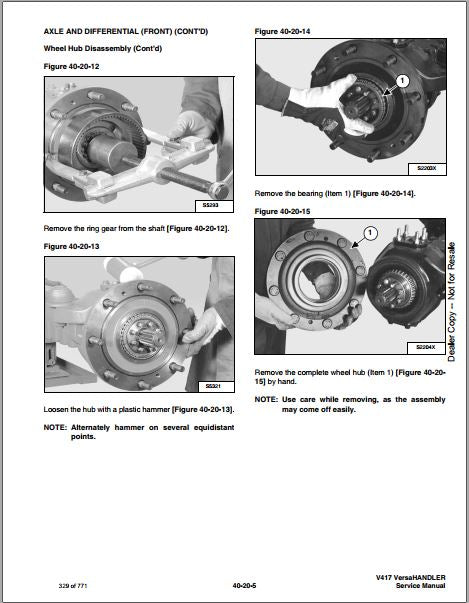

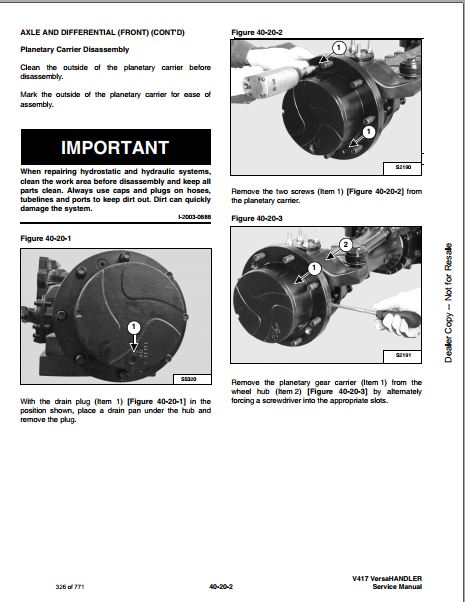

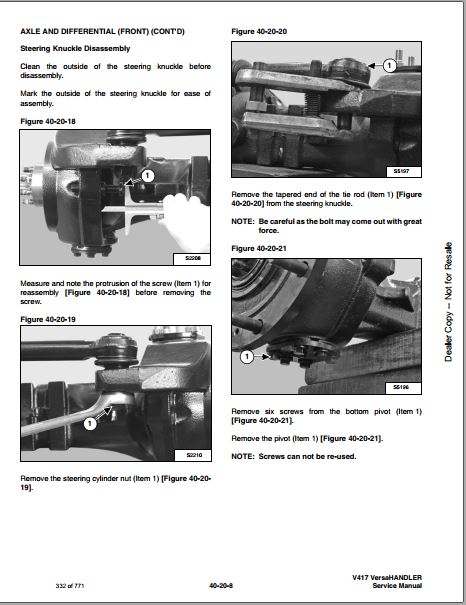

Eixo e Diferencial Dianteiro: Remoção e instalação do eixo dianteiro, identificação de peças do planetary carrier e cubo de roda (24 componentes), desmontagem do planetary carrier, desmontagem do cubo de roda, desmontagem do steering knuckle, remoção do drive motor, remoção do drive box, remoção e instalação do cilindro de direção.
Transmissão Hidrostática e Acionamento: Desmontagem e montagem da bomba hidrostática, ajuste do servo, instalação e regulagem dos solenoides, medição da swash plate, correia de acionamento, desmontagem e montagem da polia tensora.
Sistemas Gerais: Sistema hidráulico, implementos e braço de levante telescópico, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos do flange adapter (bomba hidrostática): 90 ft.-lb. (122 N-m)
- Torque do mounting bolt (bomba hidrostática): 28 ft.-lb. (38 N-m)
- Torque do lock nut do cilindro de direção: 38 ft.-lb. (38 N-m)
- Tolerância de medição do depth micrometer (swash plate da bomba): máximo 0,001 in. (0,0025 mm)

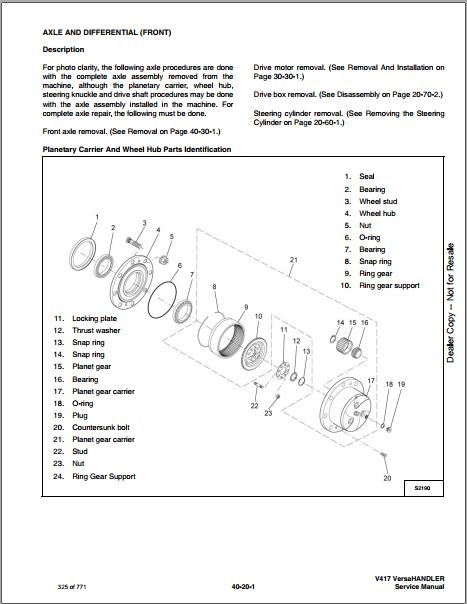

- Vista explodida do eixo dianteiro com 24 componentes numerados e identificados
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Para que serve este manual?
Trata-se do documento oficial do fabricante com instruções passo a passo para diagnóstico, desmontagem, montagem e ajustes de todos os sistemas.
O manual traz os torques da bomba hidrostática?
Sim, inclui valores específicos. Exemplos: flange adapter 90 ft.-lb. (122 N-m) e mounting bolt 28 ft.-lb. (38 N-m).
Cobre todos os sistemas da máquina?
Sim, inclui desde manutenção preventiva até reparos complexos, cobrindo a máquina completa.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Confira nossa coleção completa de manuais técnicos Bobcat.
