Descrição

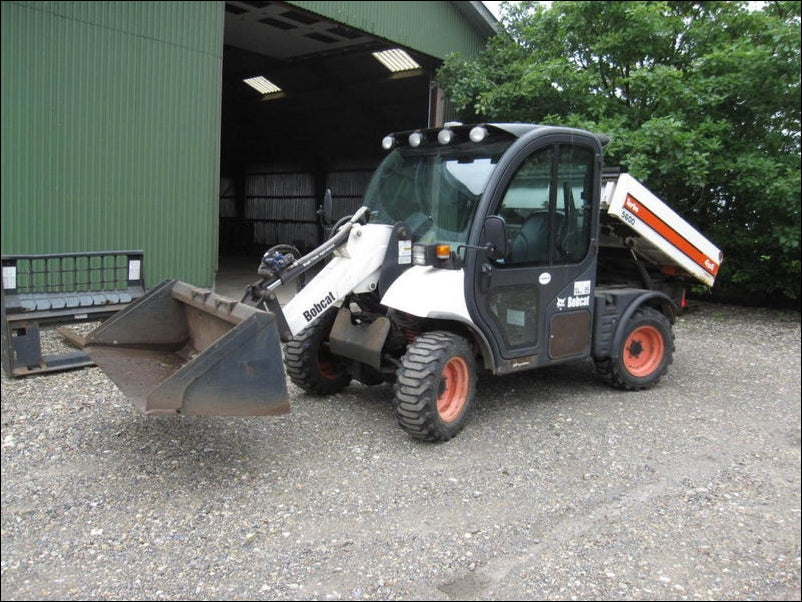

Manual de Serviço Veículo Utilitário Bobcat Toolcat 5600 — publicação técnica oficial em formato PDF com 602 páginas em inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Referência oficial: 6901892. Cobre unidades Toolcat 5600 a partir do serial 520511001, equipadas com Toolcat Interlock Control System (TICS). O manual diferencia procedimentos para Earlier Models e Later Models, garantindo aplicação correta conforme a versão do equipamento. Inclui diagramas dimensionais cotados, fotos detalhadas de montagem e desmontagem e tabelas de torque para todos os grupos. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: Toolcat 5600
- Tipo: Veículo Utilitário
- Páginas: 602
- Tamanho: 29 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6901892
- Série: S/N 520511001 & Above
- Sistema: Toolcat Interlock Control System (TICS)
Procedimentos e Sistemas Cobertos

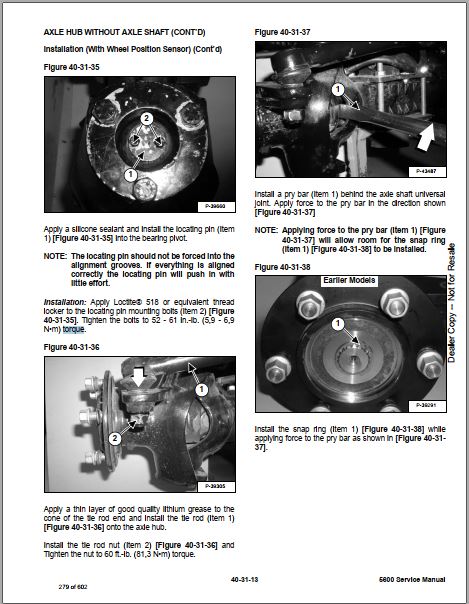

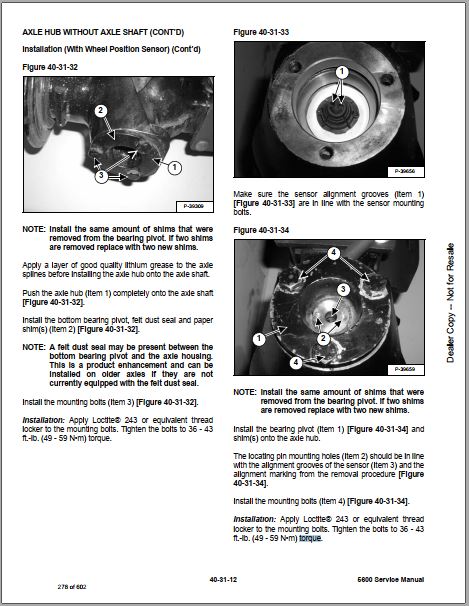

Eixos e Direção: Axle Hub Without Axle Shaft (removal, installation, torque check procedure), Tie Rod (removal, installation, adjusting), Steering Cylinder, Front Axle Brush Guard Removal and Installation.
O manual abrange todos os sistemas do Toolcat 5600, incluindo motor e sistemas auxiliares, transmissão, sistema hidráulico, implemento frontal (loader), sistema elétrico e diagnóstico, direção, freios, eixos dianteiro e traseiro, cabine, sistema de ar condicionado e controles do operador.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque tie rod knuckle: 101 ft.-lb. (136 N·m)
- Torque axle hub nut: 52 ft.-lb. (70 N·m)
- Torque check procedure: 110 ft.-lb. (149 N·m)
- Rolling torque wheel hub: 22–30 in.-lb. (2.5–3.4 N·m)

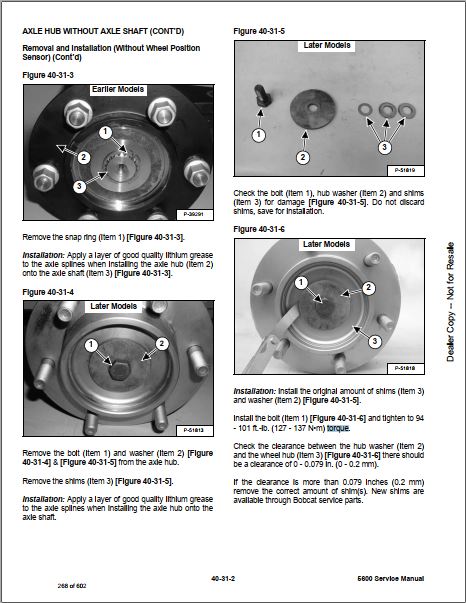

- Torque axle hub bolt (later models): 94–101 ft.-lb. (127–137 N·m)
- Mounting bolts: 36–43 ft.-lb. (49–59 N·m)
- Clearance hub washer/wheel hub: 0–0.079 in. (0–0.2 mm)
- Steering cylinder tolerances: +0.03/−0.01 in. (+0.75/−0.25 mm)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos especializados em equipamentos Bobcat e oficinas que trabalham com veículos utilitários e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz valores de torque do Toolcat 5600?
Sim, inclui tabelas completas de torque para cada sistema. Exemplo: tie rod knuckle a 101 ft.-lb. (136 N·m), axle hub nut a 52 ft.-lb. (70 N·m), entre diversos outros valores por grupo.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
