Descrição

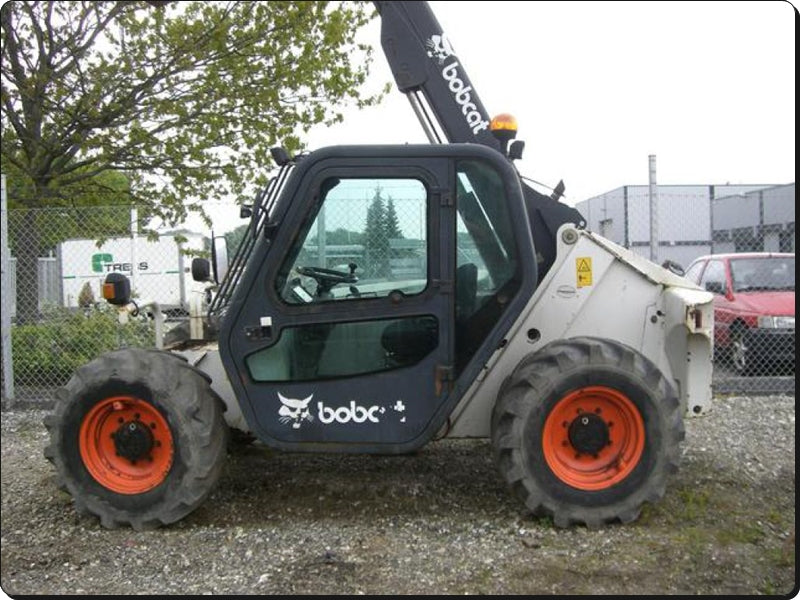

Manual de Serviço Manipulador Telescópico Bobcat T2556 T2566 — arquivo digital em PDF com 844 páginas em inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Cobre os modelos T2556 (S/N A8FR11001 & Above) e T2566 (S/N A8G311001 & Above), equipados com motor Perkins. O documento apresenta fotografias reais dos procedimentos passo a passo para sistemas de combustível, arrefecimento, filtro de ar e cabine do operador, com avisos de segurança integrados a cada etapa. A localização dos números de série — tanto no chassi quanto no motor — é detalhada com fotos do local exato. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelos: T2556, T2566
- Tipo: Manipulador Telescópico
- Páginas: 844
- Tamanho: 103 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Série T2556: S/N A8FR11001 & Above
- Série T2566: S/N A8G311001 & Above
- Motor: Perkins
Procedimentos e Sistemas Cobertos

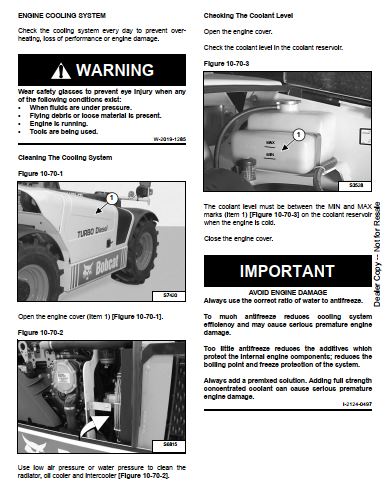

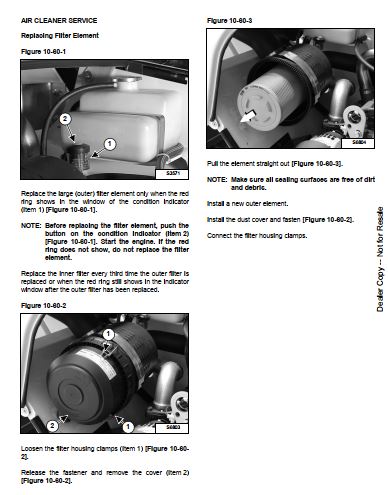

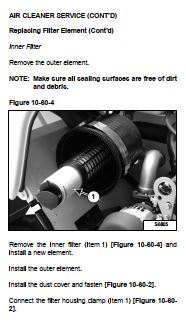

Sistema de combustível (especificações de combustível por temperatura, abastecimento correto do tanque, substituição do filtro de combustível), sistema de arrefecimento do motor (limpeza do sistema, verificação e regulagem do nível de coolant, substituição do líquido de arrefecimento), serviço do filtro de ar (substituição do elemento externo e interno com sequência correta), cabine do operador (abertura e travamento da porta, operação da janela da cabine) e localização dos números de série (chassi, motor Perkins e demais componentes).
Destaques Técnicos
Exemplos de especificações presentes neste manual:

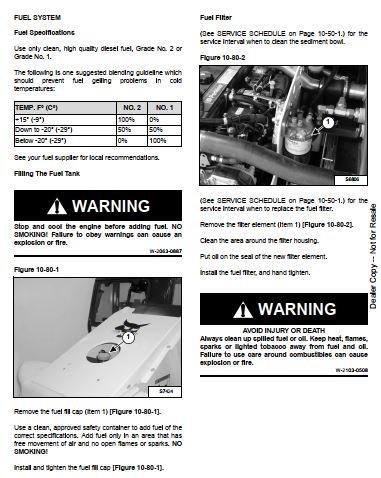

- Combustível recomendado: Diesel limpo de alta qualidade, Grau No. 2 (padrão) ou Grau No. 1
- Mistura de combustível abaixo de -29°C (-20°F): 0% Grau No. 2 / 100% Grau No. 1

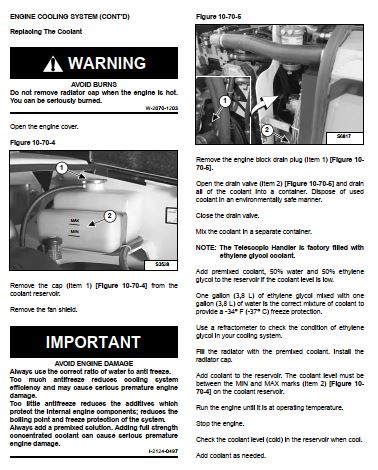

- Líquido de arrefecimento: mistura 50% água + 50% etilenoglicol (handler sai de fábrica com coolant premix)
- Proteção do sistema de arrefecimento: até -34°F (-37°C)
- Capacidade do sistema de arrefecimento: 3,8 L (1 galão) de mistura premix
- Número de série do motor Perkins: localizado na bomba d'água, visível com a tampa do motor aberta
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças T2556 T2566.
Perguntas Frequentes
O manual tem valores de torque?
Sim, o manual traz tabelas completas de torque, tolerâncias e valores de referência para cada sistema.
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
