Descrição
Manual de Serviço Bobcat Seeder 72 Inch — arquivo digital em PDF com 60 páginas em inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Referência oficial: 6903279. Cobre a semeadeira Bobcat 72 Inch a partir do número de série 018000101 (S/N 018000101 & Above), publicação de 2006. O manual traz procedimentos fotográficos passo a passo para remoção, instalação, desmontagem e montagem de todos os componentes, com avisos de segurança em cada operação e valores de torque específicos para cada fixação. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: Seeder 72 Inch
- Tipo: Semeadeira (implemento)
- Páginas: 60
- Tamanho: 2 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6903279
- Série: S/N 018000101 & Above
Procedimentos e Sistemas Cobertos

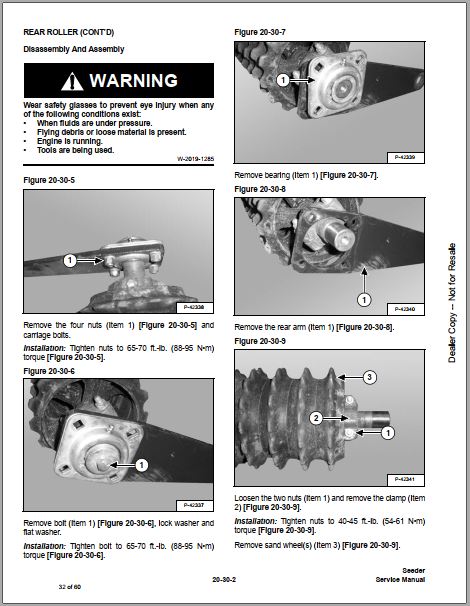

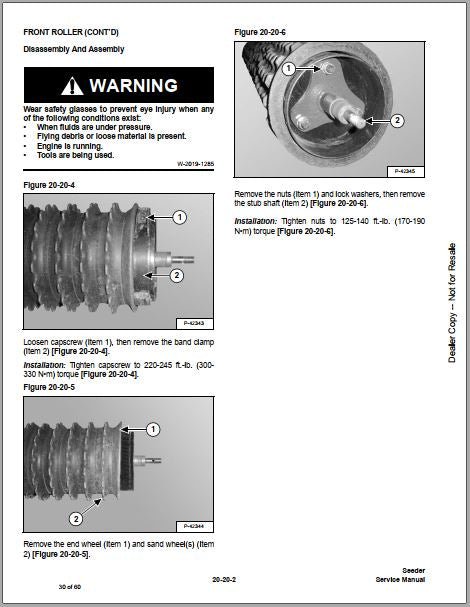

Rollers: Roller Alignment (Adjusting Rollers), Front Roller (Removal and Installation, Disassembly and Assembly), Rear Roller (Disassembly and Assembly), Front Roller Bearing, Rear Roller Bearing (Replacement).

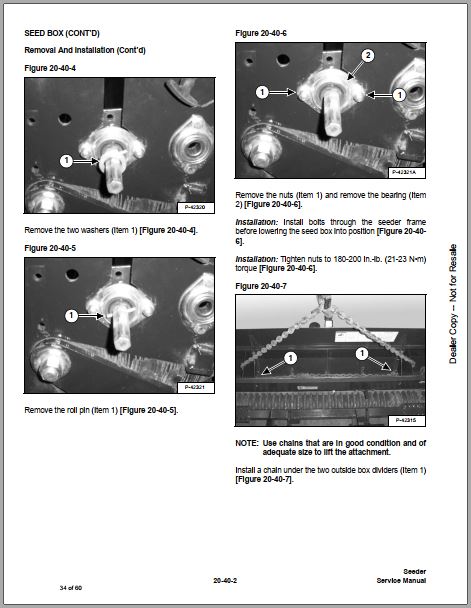

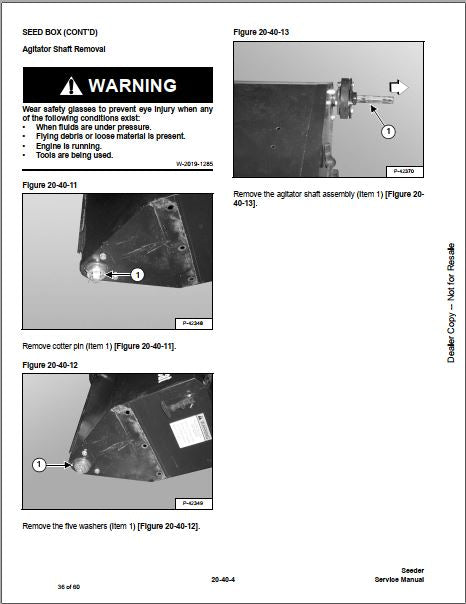

Seed Box: Seed Box (Removal and Installation), Agitator Shaft Removal.
Transmissão: Drive Chain (Removal and Installation).
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque do capscrew do front roller (band clamp): 220-245 ft.-lb. (300-330 N·m)
- Torque das porcas do stub shaft (front roller): 125-140 ft.-lb. (170-190 N·m)
- Torque das porcas/parafusos do rear roller bearing: 65-70 ft.-lb. (88-95 N·m)
- Torque dos clamps de alinhamento dos rollers: 40-45 ft.-lb. (54-61 N·m)
- Torque das porcas de montagem do seed box: 180-200 in.-lb. (21-23 N·m)
- Torque das porcas das sand wheels (rear roller): 40-45 ft.-lb. (54-61 N·m)
Para Quem é Este Manual
Indicado para mecânicos, oficinas especializadas e gestores de manutenção que precisam de procedimentos verificados para executar reparos corretos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque específicos — por exemplo, o capscrew do front roller exige 220-245 ft.-lb. (300-330 N·m) e as porcas do seed box exigem 180-200 in.-lb. (21-23 N·m).
Inclui diagramas elétricos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
