Descrição

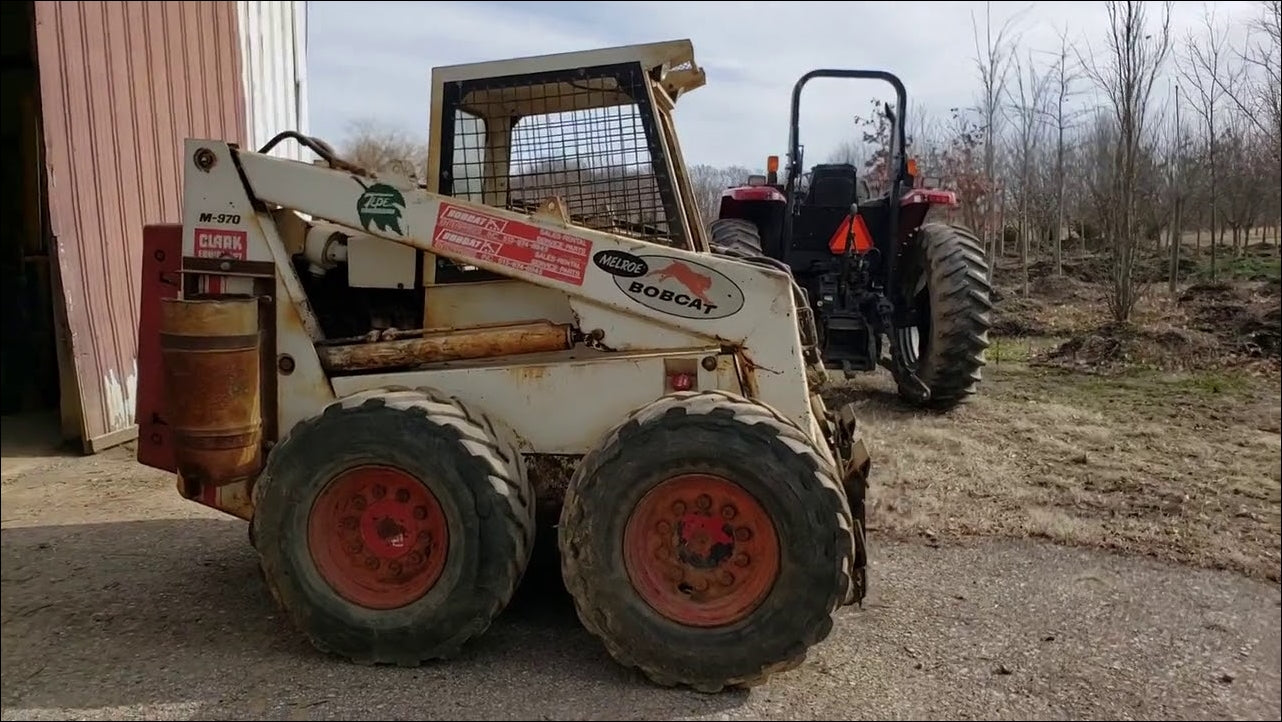

Manual de Serviço Mini Carregadeira Bobcat M970 — arquivo PDF com 188 páginas em inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.
Referência oficial: 6549690 (6-81) Revised (9-85). Cobre as versões Diesel e Gasoline da Bobcat M-970, incluindo máquinas com serial number a partir de 100307 (Diesel) e 100258 (Gasoline). Traz procedimentos completos de desmontagem e montagem da bomba hidrostática, serviço de embreagem, chaincase e reduction gearcases (Funk e Clark), com vistas explodidas e fotos de cada etapa. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat (Melroe Ingersoll-Rand)
- Modelo: M970
- Tipo: Mini Carregadeira (Skid Steer Loader)
- Páginas: 188
- Tamanho: 13 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6549690 (6-81) Rev. (9-85)
- Versões: Diesel e Gasoline
- Série (Diesel): S/N 100307 em diante
- Série (Gasoline): S/N 100258 em diante
Procedimentos e Sistemas Cobertos

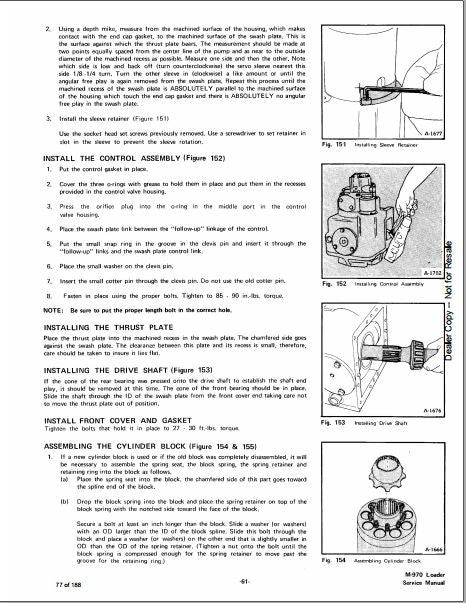

Bomba Hidrostática: Removing Valve Plate, Removing Brass Bearing Plate, Removing Rear Bearing, Removing Spring Guide, Removing Cylinder Block, Removing Control Valve Assembly, Removing Trunnion, Servo Sleeves, Assembling Servo Pistons, Attaching Servo Piston Assemblies to Swash Plate, Install Control Assembly, Installing the Thrust Plate, Installing the Drive Shaft, Install Front Cover and Gasket, Assembling the Cylinder Block, Installing End Cap, Installing Charge Pump, Installing Shaft Seal.

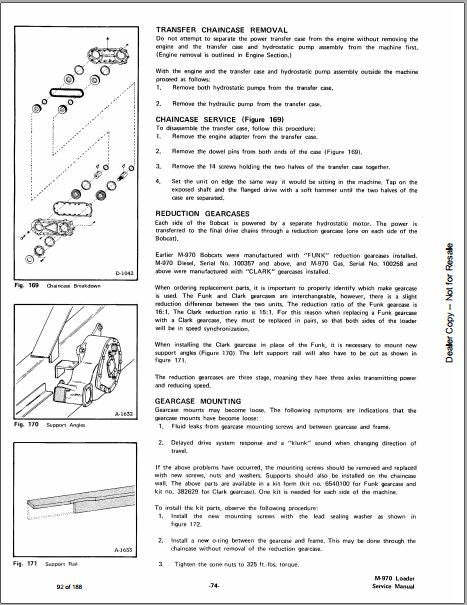

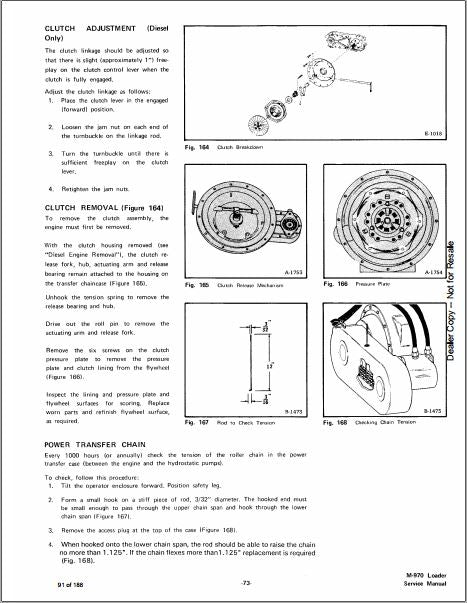

Transmissão e Trem de Força: Clutch Adjustment (Diesel Only), Clutch Removal, Power Transfer Chain, Transfer Chaincase Removal, Chaincase Service, Reduction Gearcases (Funk e Clark), Gearcase Mounting.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque end cap bolts: 27–30 ft-lbs
- Torque charge pump bolts: 10–11 ft-lbs
- Torque control assembly bolts: 85–90 in-lbs
- Torque gearcase nuts: 325 ft-lbs
- Reduction ratio Funk gearcase: 16:1 / Clark gearcase: 15:1
- Verificação power transfer chain: a cada 1.000 horas
- Folga máxima da corrente: 1.125"
- Freeplay da embreagem (Diesel): aproximadamente 1"
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças M970.
Perguntas Frequentes
Para que serve este manual?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz torques e especificações das gearcases e bomba hidrostática?
Sim, inclui valores de torque detalhados para cada componente. Exemplos: end cap bolts a 27–30 ft-lbs, gearcase nuts a 325 ft-lbs, além de reduction ratios Funk (16:1) e Clark (15:1).
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço Bobcat disponíveis em nosso catálogo.
