Descrição
Manual de Serviço Bobcat GRAPPLE 90 Fork & 90 Bucket — arquivo digital em PDF com 46 páginas em inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas hidráulicos.
Referência oficial: 6901449(6-01). Cobre os modelos Grapple 90" Fork (S/N 029100101 & Above) e Grapple 90" Bucket (S/N 028900101 & Above), projetados como acessórios para VersaHANDLER Bobcat. Traz procedimentos completos de inspeção, lubrificação, remoção de dentes, desmontagem e montagem do grapple, além de serviço completo do cilindro hidráulico com identificação de componentes internos (O-rings, seals, bushings e pistão). Formato PDF pesquisável para localização rápida por procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: GRAPPLE 90" Fork & 90" Bucket
- Tipo: Implemento para VersaHANDLER
- Páginas: 46
- Tamanho: 1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6901449(6-01)
- Série (Fork): S/N 029100101 & Above
- Série (Bucket): S/N 028900101 & Above
Procedimentos e Sistemas Cobertos

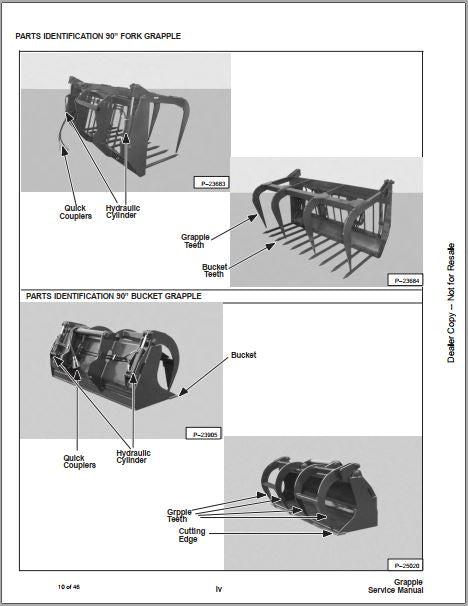

Identificação: Parts Identification 90" Fork Grapple, Parts Identification 90" Bucket Grapple.

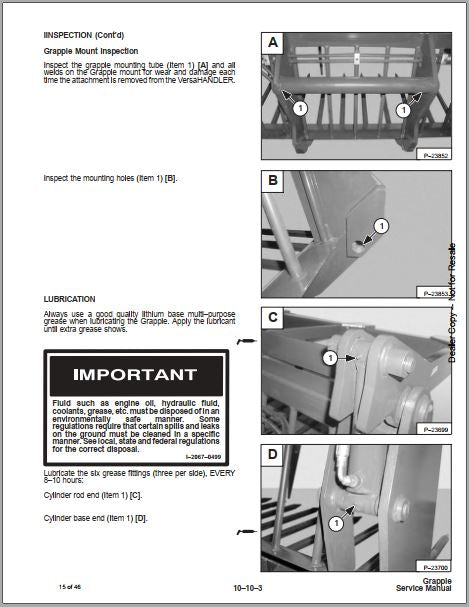

Inspeção e Lubrificação: Grapple Mount Inspection, Lubrication (pontos de graxa, intervalos).

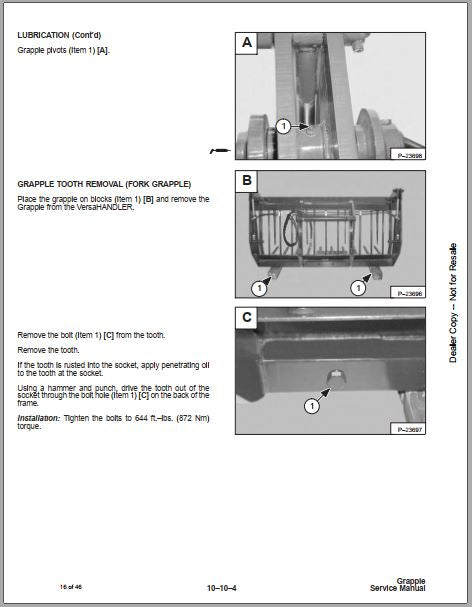

Manutenção e Reparo: Grapple Tooth Removal (Fork Grapple), Fork Grapple Disassembly and Assembly, Hydraulic Cylinder Removal and Installation, Hydraulic Cylinder Disassembly.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos dos dentes do grapple: 644 ft-lbs (872 Nm)
- Torque dos pinos de cilindro e dobradiças: 25–28 ft-lbs (34–38 Nm)
- Intervalo de lubrificação: a cada 8–10 horas de operação
- Pontos de graxa: 6 pinos graxeiros (3 por lado) — rod end, base end e pivôs
- Graxa recomendada: lithium base multi-purpose
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
Quais são os torques de instalação dos dentes do grapple?
Sim, o manual especifica torque de 644 ft-lbs (872 Nm) para os parafusos dos dentes e 25–28 ft-lbs (34–38 Nm) para os pinos dos cilindros e dobradiças.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Bobcat disponíveis em nosso catálogo.
