Descrição
Manual de Serviço Mini Carregadeira Bobcat A220 — arquivo digital em PDF com 990 páginas em inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.

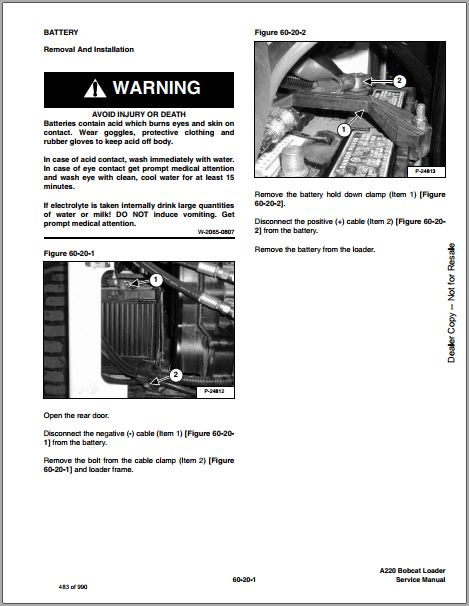

Referência oficial: 6901245. Cobre as variantes A220 Turbo (S/N 519611001 & Above) e A220 Turbo High Flow (S/N 519711001 & Above), ambas equipadas com o sistema Bobcat Interlock Control System (BICS™). O sistema elétrico opera em 12 volts com fusível principal de 100 amperes e o manual detalha localização de fusíveis, relés e diagramas de cada circuito. Inclui procedimentos ilustrados com fotos passo a passo para remoção de componentes, ajuste de correia do alternador e manutenção de painéis de acesso. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: A220 / A220 Turbo High Flow
- Tipo: Mini Carregadeira
- Páginas: 990
- Tamanho: 65 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6901245
- Série: S/N 519611001 & Above (Turbo) / S/N 519711001 & Above (Turbo HF)
- Sistema Elétrico: 12V, aterramento negativo, fusível principal 100A
Procedimentos e Sistemas Cobertos
Manutenção Geral: Air Cleaner Service, Engine Cooling System, Engine Lubrication System, Bob-Tach, Hydraulic/Hydrostatic Filter, Front Auxiliary Hydraulic Coupler Block, Lift Arm Support Device, Lifting and Blocking The Loader, Lubricating The Loader, Operator Cab.
Sistema Hidráulico: Auxiliary Pressure Release (Accumulator), Bucket Position Valve, Cylinder (Lift), Cylinder (Steering), Cylinder (Tilt), Hydraulic Control Valve, Hydraulic Fluid Reservoir, Hydraulic System Information, Lift Arms, Lift Arm Bypass Control Valve, Main Relief Valve, Pressure Relief Valve.
Sistema Hidrostático e Transmissão: Charging Pressure, Drive Belt, Hydraulic Pump, Hydraulic Pump (Hi Flow), Hydrostatic Motor, Hydrostatic Motor (Carrier), Hydrostatic Motor (Two-Speed), Hydrostatic Pump, Hydrostatic System Information, Oil Cooler (STC), Brake, Brake (Two-Speed), Chaincase, Final Drive Transmission (Chaincase).
Cabine e Controles: AWS Controller, Bobcat 2001 Controller, Control Panel, Fuel Tank, Inside Access Panel, Instrument Panel, Operator Seat (Standard), Operator Seat (Suspension), Power Bob-Tach.
Sistema Elétrico: Alternator, Battery, BICS™ System, Bobcat Controller, Diagnostics Service Codes, Electrical/Hydraulic Controls Reference, Electrical System Information, Lift and Tilt Actuator Calibration, Lights.
Motor: Air Cleaner, Cooling Fan, Engine Components and Tests, Engine Speed Control, Fan Gearbox, Flywheel and Housing, Fuel System, Muffler.
Ar Condicionado: Air Conditioning Service, Air Conditioning System Flow, Basic Troubleshooting, Compressor, Condenser, Evaporator, Evaporator/Heater Unit, Expansion Valve, Heater Coil, Heater/AC Fan, Heater Valve, Pressure Switch.
Especificações: Conversions, Engine Specifications, Hydraulic Connection Specs, Hydraulic/Hydrostatic Fluid Specifications, Loader Specifications, Loader Torque.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos do painel de controle: 25–28 ft-lb (34–38 N·m)
- Tensão da correia do alternador: 5/16 in. (8,0 mm) de deflexão com 15 lb (66 N) de força

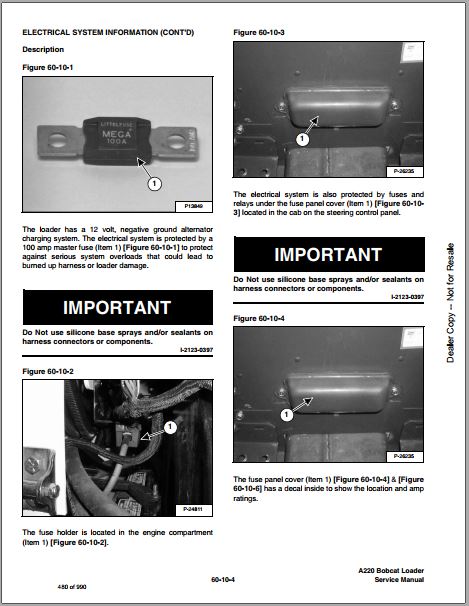

- Sistema elétrico: 12 volts, aterramento negativo, fusível principal de 100A (MEGA fuse)

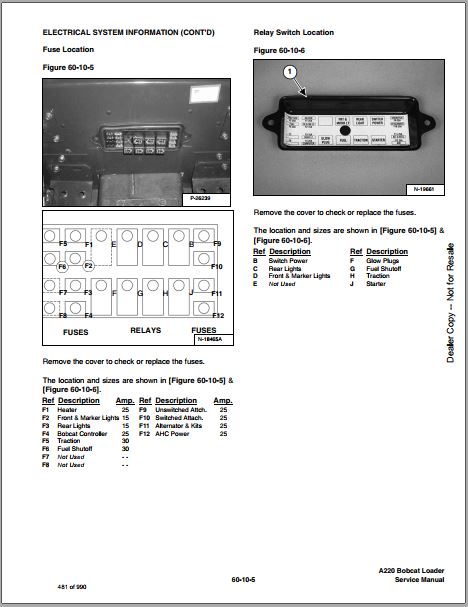

- Mapa completo de fusíveis: F1 Heater 25A, F2 Front & Marker Lights 15A, F3 Rear Lights 15A, F4 Bobcat Controller 25A, F5 Traction 30A, F6 Fuel Shutoff 30A, F9 Unswitched Attach 25A, F10 Switched Attach 25A, F11 Alternator & Kits 25A, F12 AHC Power 25A
- Relés identificados: Switch Power, Rear Lights, Front & Marker Lights, Glow Plugs, Fuel Shutoff, Traction, Starter
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças A220.
Perguntas Frequentes
O que é um manual de serviço?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz os diagramas elétricos e mapa de fusíveis?
Sim, inclui diagramas completos do sistema elétrico 12V com localização e amperagem de todos os fusíveis (F1 a F12), relés e identificação de conectores.
Serve para diagnosticar falhas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Bobcat disponíveis em nosso catálogo.
