Descrição
Manual de Serviço Mini Carregadeira Bobcat 963 — PDF oficial com 500 páginas em inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.

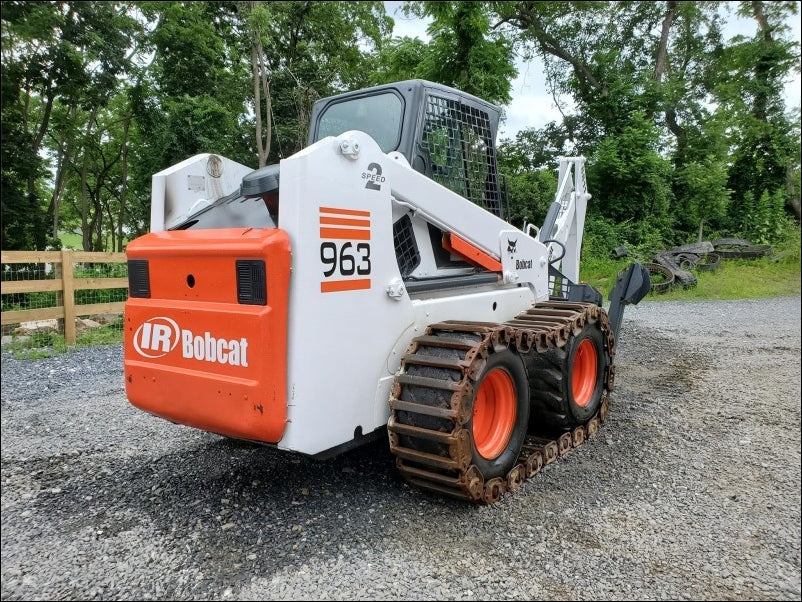

Referência oficial: 6724545 (11-97), publicação Melroe Ingersoll-Rand. Cobre a mini carregadeira Bobcat 963 equipada com Bobcat Interlock Control System (BICS™). Inclui procedimentos completos com fotos passo a passo, tabelas de torque detalhadas para motor, transmissão e sistemas auxiliares, além de especificações de folgas e tolerâncias para inspeção de componentes. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: 963
- Tipo: Mini Carregadeira (Skid Steer Loader)
- Páginas: 500
- Tamanho: 38 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6724545 (11-97)
- Sistema: Bobcat Interlock Control System (BICS™)
Procedimentos e Sistemas Cobertos
Motor: Cylinder Head (inspection, installation, bolt tightening sequence), Valves, Valve Guides and Springs, Timing Case and Drive Assembly, Intake Manifold, Flywheel (removal, installation, ring gear), Engine Mounting Bracket, Blower Fan.
Sistema Elétrico: Starter (disassembly and assembly), sistema de partida e componentes elétricos.
Sistemas Gerais: Sistema hidráulico, transmissão, implementos e braços de levante, direção, freios, sistema de arrefecimento e diagnóstico de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos do cabeçote: 80 ft-lbs (106 Nm) + ângulo adicional (short 150°, medium 180°, long 210°)
- Torque do parafuso retentor da engrenagem do comando: 58 ft-lbs (79 Nm)
- Torque dos parafusos do carcaça do volante: 52 ft-lbs (70 Nm)
- Torque da porca do ventilador: 45–55 ft-lbs (61–75 Nm)
- Torque dos parafusos do coletor de admissão: 33 ft-lbs (44 Nm)
- Espessura mínima do cabeçote: 4.035 inches (102.5 mm)
- Profundidade máxima das válvulas: 0.073 inch (1.85 mm)
- Runout máximo do volante: 0.012 inch (0.30 mm)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 963.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz as especificações de inspeção do cabeçote e válvulas?
Sim, inclui limites de empenamento do cabeçote (máx. 0.003–0.006 inch), espessura mínima de usinagem (4.035 inches), profundidade das válvulas e dimensões das guias de válvula.
Qual a diferença para o catálogo de peças?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Bobcat disponíveis em nosso catálogo.
