Descrição
Manual de Serviço Mini Carregadeira Bobcat 943 — arquivo PDF com 370 páginas em inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.
Referência oficial: 6570008. Publicado originalmente pela Melroe Ingersoll-Rand com revisões documentadas entre 1985 e 1996, garantindo cobertura atualizada de todos os sistemas da 943. Inclui procedimentos ilustrados passo a passo com fotos reais, vistas explodidas do reduction gearcase e tabelas completas de torque para correntes de transmissão, eixos e freio de estacionamento. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: 943
- Tipo: Mini Carregadeira (Skid Steer Loader)
- Páginas: 370
- Tamanho: 23 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6570008
Procedimentos e Sistemas Cobertos

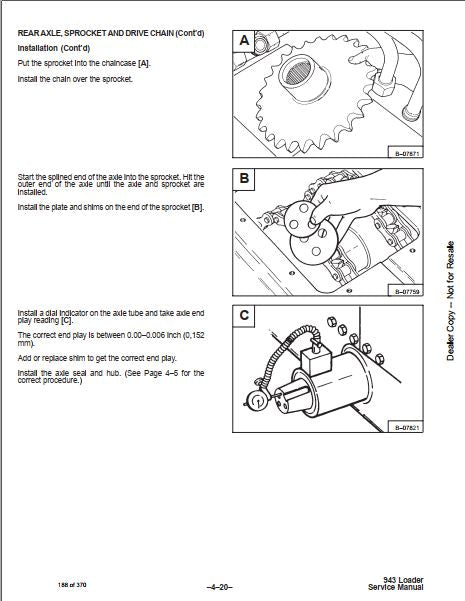

Drive System: Parking Brake adjustment, removal and installation, drive chains (Diamond e Tsubaki), rear axle, sprocket and drive chain removal and installation.

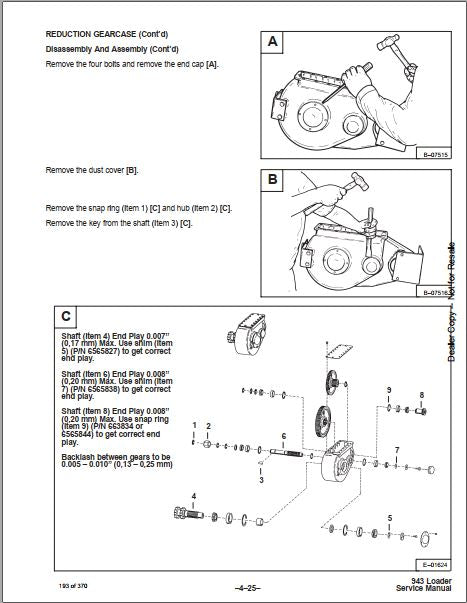

Reduction Gearcase: Disassembly and assembly, shaft end play adjustment, backlash between gears, shim selection.

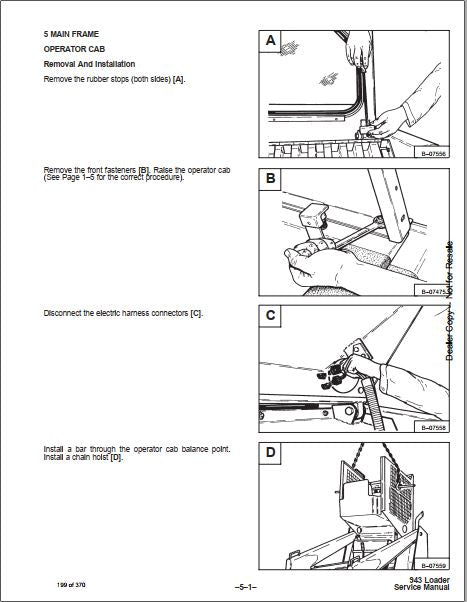

Main Frame: Operator cab removal and installation, electric harness connectors, seat bar system, seat bar inspection and maintenance.
O manual cobre ainda todos os demais sistemas da mini carregadeira 943 ao longo de suas 370 páginas, incluindo motor, sistema hidráulico, implementos e sistema elétrico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque do freio de estacionamento: 65–70 ft-lbs (88–95 Nm)

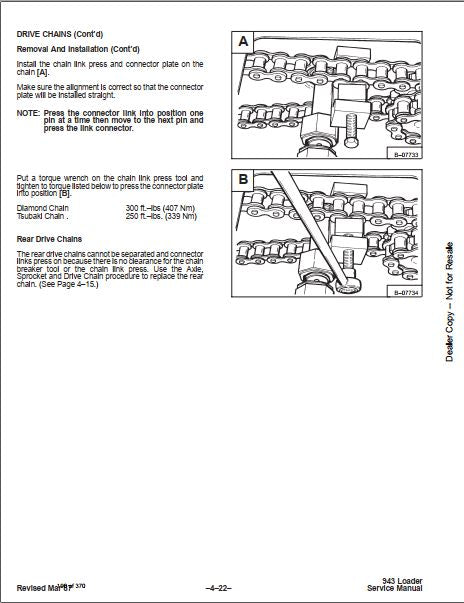

- Torque corrente de transmissão Diamond Chain: 300 ft-lbs (407 Nm)
- Torque corrente de transmissão Tsubaki Chain: 250 ft-lbs (339 Nm)
- Torque parafusos do sprocket do eixo traseiro (com LOCTITE): 210–230 ft-lbs (285–311 Nm)
- Folga axial do eixo traseiro: 0.00–0.006" (0–0,152 mm)
- Backlash entre engrenagens do reduction gearcase: 0.005–0.010" (0,13–0,25 mm)
- Free play da haste do freio de estacionamento: 0.750" (19 mm)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 943.
Perguntas Frequentes
Para que serve este manual?
Trata-se do documento oficial do fabricante com instruções passo a passo para diagnóstico, desmontagem, montagem e ajustes de todos os sistemas.
O manual traz os torques de montagem da Bobcat 943?
Sim, inclui tabelas completas de torque. Exemplo: corrente de transmissão Diamond Chain a 300 ft-lbs (407 Nm), parafusos do sprocket a 210–230 ft-lbs (285–311 Nm) com LOCTITE.
Serve para diagnosticar falhas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço Bobcat disponíveis em nosso catálogo.
