Descrição
Manual de Serviço Carregadeira BOBCAT 864 — PDF oficial com 534 páginas em inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.
Referência oficial: 6900627 (7-10). Cobre os modelos Bobcat 864 e 864 High Flow, série 516911001 e acima, equipados com Bobcat Interlock Control System (BICS™). Inclui fotos passo a passo com identificação de componentes, tabelas de torque, procedimentos de inspeção do motor de partida e diagramas de montagem/desmontagem. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: 864 / 864 High Flow
- Tipo: Carregadeira Compacta de Esteiras
- Páginas: 534
- Tamanho: 38 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6900627 (7-10)
- Série: 516911001 & Above
- Variantes: 864 Standard e 864 High Flow
- Sistema: Bobcat Interlock Control System (BICS™)
Procedimentos e Sistemas Cobertos

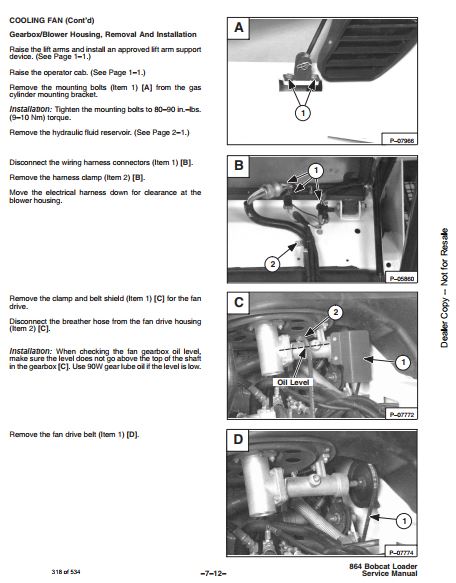

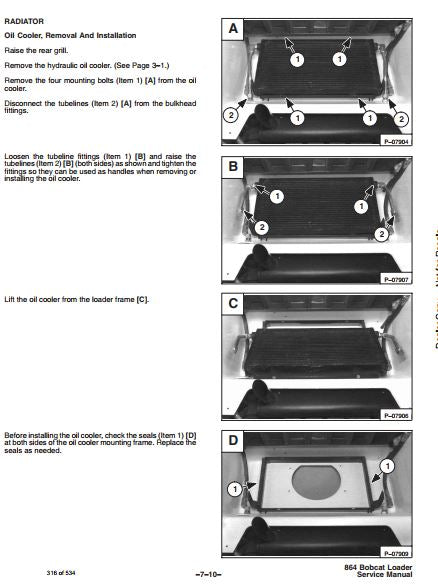

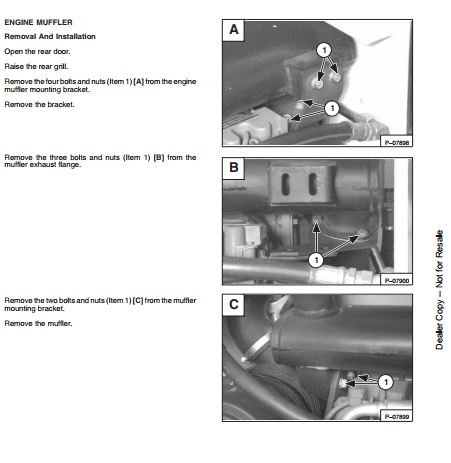

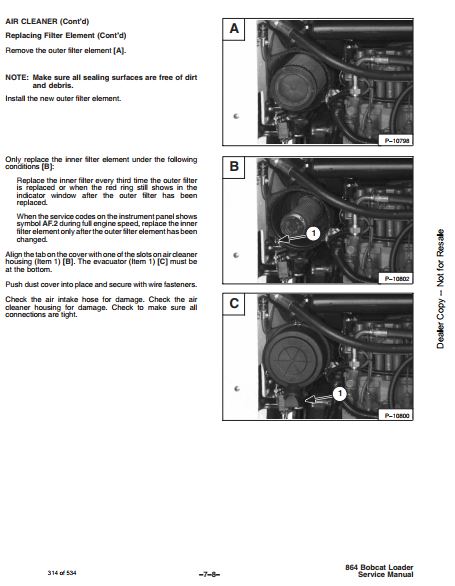

Motor e arrefecimento: Cooling Fan, Gearbox/Blower Housing removal and installation, Radiator, Oil Cooler removal and installation, Air Cleaner e replacing filter element, Engine Muffler removal and installation.
Sistema elétrico: Starter inspection and repair, field windings ground test e continuity test, brush and brush holder service, overrunning clutch, starter disassembly and assembly.
Cabine e estrutura: Seat Bar removal and installation, sensor mounting, operator cab procedures.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos do gearbox do ventilador: 80–90 in.-lbs. (9–10 Nm)
- Torque dos parafusos do motor de partida: 60–104 in.-lbs. (6.8–11.8 Nm)
- Torque do parafuso da seat bar: 180–200 in.-lbs. (21–23 Nm)
- Limite de serviço das escovas do motor de partida: 0.512 inches (13 mm)
- Óleo do gearbox do ventilador: 90W gear lube
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Bobcat 864.
Perguntas Frequentes
O manual tem valores de torque?
Sim, inclui tabelas completas de torque para cada sistema. Exemplos: parafusos do gearbox do ventilador a 80–90 in.-lbs. (9–10 Nm) e parafusos do starter a 60–104 in.-lbs. (6.8–11.8 Nm).
Serve para diagnosticar falhas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Qual a diferença para o catálogo de peças?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Bobcat disponíveis em nosso catálogo.
