Descrição
Manual de Serviço Mini Carregadeira Bobcat 825 — documentação técnica oficial em PDF com 176 páginas, idioma inglês. Contém todos os procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.
Cobre mini carregadeiras Bobcat 825 da série B-1000 a C-1000. O manual detalha overhaul completo do trem de força, sistema hidráulico, sistema hidrostático e componentes de manutenção geral. Inclui vistas explodidas de válvulas de controle, bomba de engrenagens e conjuntos de cilindros, além de fotos passo a passo de remoção e instalação. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: 825
- Tipo: Mini Carregadeira
- Série: B-1000 a C-1000
- Páginas: 176
- Tamanho: 10 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Engine Service: serviço completo do motor e sistemas auxiliares.

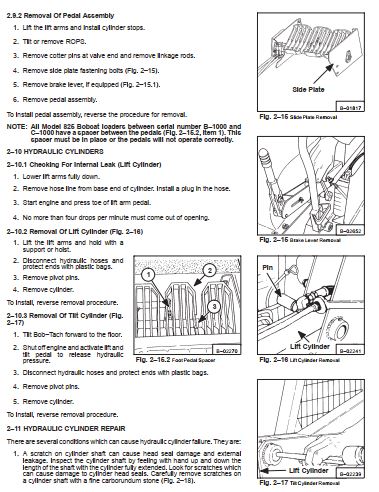

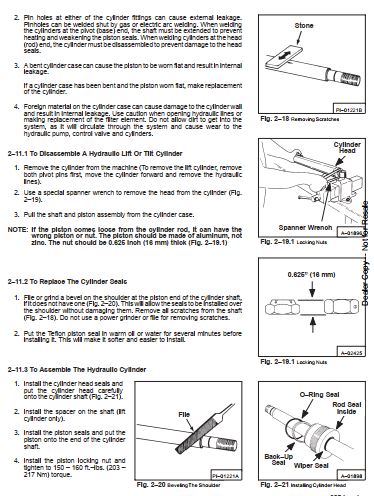

Hydraulic System: bomba de engrenagens, cilindros de levante e inclinação, válvula de controle, reparo de cilindros hidráulicos, vedações e montagem.
Hydrostatic System: transmissão hidrostática, testes de pressão e diagnóstico de vazamentos.

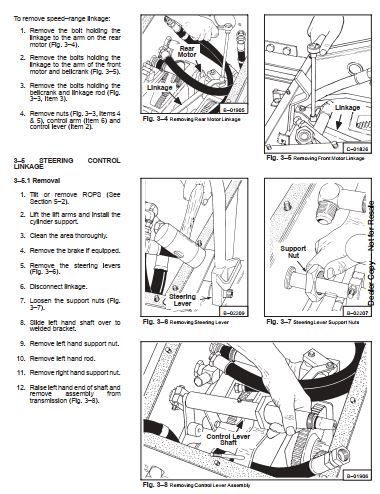

Mechanical Transmission: linkagem de controle de velocidade, steering control linkage, conjunto de alavancas de direção.
Main Frame: estrutura principal, pedais, ROPS e componentes de fixação.
Electrical System: circuitos elétricos e diagnóstico.
Preventive Maintenance: inspeções de fluidos, correias, pneus, filtros e verificações gerais de segurança.
Specifications: tabelas completas de especificações técnicas do equipamento.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

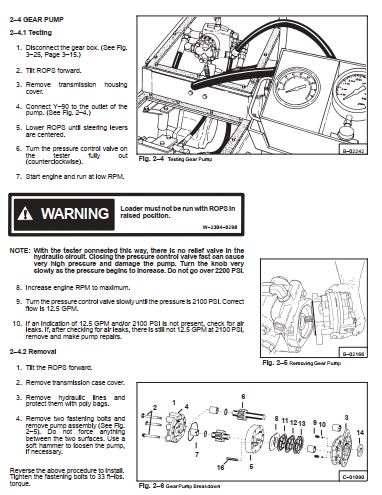

- Pressão da bomba de engrenagens (gear pump): 2100 PSI / vazão 12.5 GPM
- Pressão máxima do sistema hidráulico: 2200 PSI

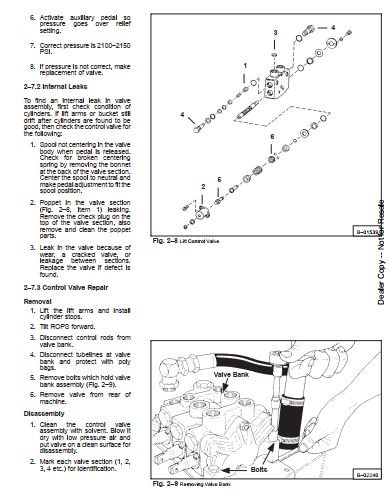

- Pressão da válvula de controle de levante (lift control valve): 2100–2150 PSI
- Torque da porca de travamento do pistão: 150–160 ft-lbs (203–217 Nm)
- Torque dos parafusos de fixação da bomba de engrenagens: 35 ft-lbs
- Locking nuts dos cilindros: 0.625" (18 mm)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Bobcat e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Bobcat 825.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz valores de torque e pressão do sistema hidráulico?
Sim, inclui especificações completas. Exemplo: pressão da bomba de engrenagens a 2100 PSI com vazão de 12.5 GPM, e torque da porca do pistão entre 150–160 ft-lbs (203–217 Nm).
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
