Descrição
Manual de Serviço Bobcat 730/731/732 — documentação técnica completa da Mini Carregadeira em PDF pesquisável. São 300 páginas em Inglês com procedimentos verificados e diagramas detalhados.
Referência oficial: 6556583(4–79), publicado pela Melroe/Ingersoll-Rand. Cobre as mini carregadeiras Bobcat 730 e 732 (S/N 11999 & Below) e 731 (S/N 4999–11999 & Below). Inclui diagrama completo do chicote elétrico, tabelas de diagnóstico do sistema de carga e partida, procedimentos detalhados do Bob-Tach e Reduction Gearcase com valores de torque e folgas, além de ajustes de carburador e governador. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat (Melroe / Ingersoll-Rand)
- Modelo: 730 / 731 / 732
- Tipo: Mini Carregadeira (Skid Steer Loader)
- Páginas: 300
- Tamanho: 13 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6556583(4–79)
- Série: S/N 11999 & Below (730, 732) / S/N 4999–11999 & Below (731)
Procedimentos e Sistemas Cobertos

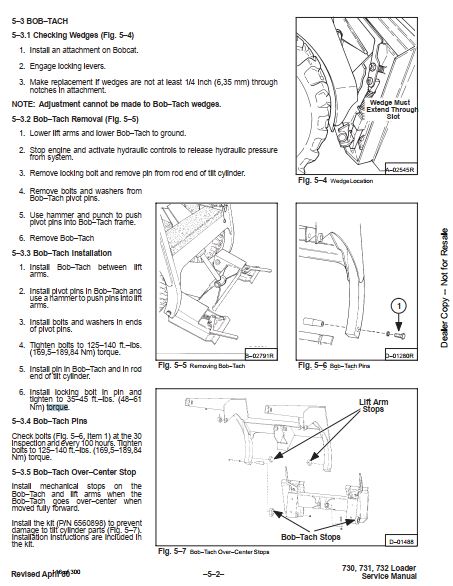

Bob-Tach: verificação de cunhas, remoção e instalação do Bob-Tach, inspeção de pinos, ajuste do Over-Center Stop.
Reduction Gearcase: verificação de folgas (end play e back lash), desmontagem e montagem completa, especificações de torque e ferramentas especiais.

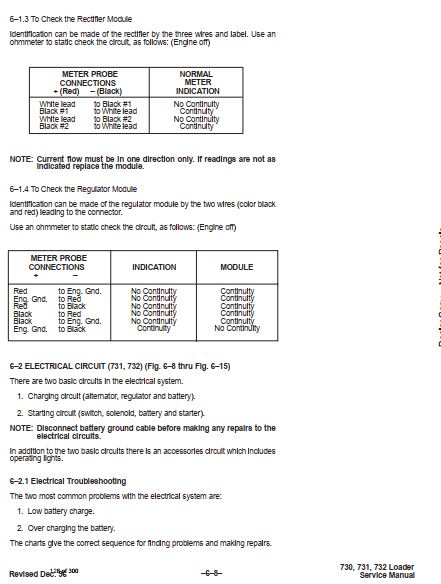

Sistema Elétrico: circuito de carregamento (alternador, regulador, bateria), circuito de partida (chave, solenóide, motor de arranque), circuito de acessórios e luzes, teste do módulo retificador, teste do módulo regulador, diagnóstico de bateria com baixa carga.

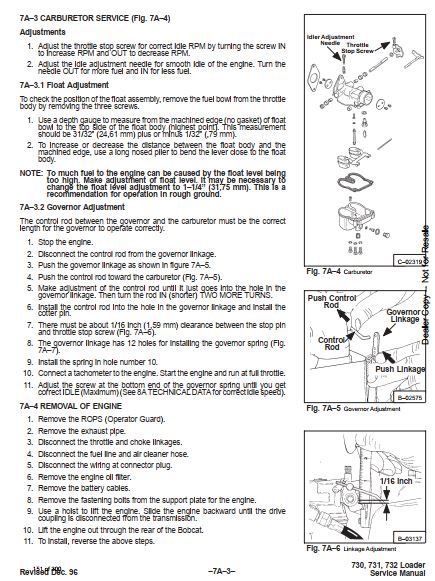

Motor e Carburador: ajuste do carburador (flutuador, governador, idle), remoção e instalação do motor.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque parafusos Bob-Tach: 125–140 ft-lbs (169.5–189.84 Nm)
- Torque locking bolt Bob-Tach: 35–45 ft-lbs (48–61 Nm)
- Torque parafuso output shaft (Reduction Gearcase): 210–235 ft-lbs (285–305 Nm) com LOCTITE #242
- Torque end plate bolts: 13–14 ft-lbs (16–18 Nm)
- Folga axial input/output shaft: 0.000–0.010" (0–0.254 mm)
- Back lash engrenagens: 0.003–0.009" (0.076–0.228 mm)
- Ajuste do flutuador do carburador: 31/32" (24.61 mm)
- Inspeção pinos Bob-Tach: a cada 100 horas de operação
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Bobcat e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Bobcat 730/731/732.
Perguntas Frequentes
Vem com diagramas dos sistemas?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz os torques do Reduction Gearcase e Bob-Tach?
Sim, inclui tabelas completas de torque. Exemplo: parafuso do output shaft a 210–235 ft-lbs (285–305 Nm) com LOCTITE #242 e Bob-Tach a 125–140 ft-lbs (169.5–189.84 Nm).
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
