Descrição
Manual de Serviço Mini Carregadeira Bobcat 641/642/643 — arquivo PDF com 384 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.
Referência oficial: 6566135, publicado por Melroe Ingersoll-Rand / Bobcat Company. Cobre os três modelos de mini carregadeira — 641, 642 e 643 — incluindo a versão Bob-Tach Frame 40 Series. Traz procedimentos completos com ilustrações passo a passo, vistas explodidas de componentes e avisos de segurança para cada operação. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: 641 / 642 / 643
- Tipo: Mini Carregadeira (Skid Steer Loader)
- Páginas: 384
- Tamanho: 31 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6566135
- Fabricante: Melroe Ingersoll-Rand / Bobcat Company
Procedimentos e Sistemas Cobertos
Sistema Hidrostático: Remoção e instalação das bombas de palhetas (vane pumps), ajuste de pré-carga dos rolamentos do pintle, acoplamento estriado (splined coupler), wafer plates, montagem do manifold.

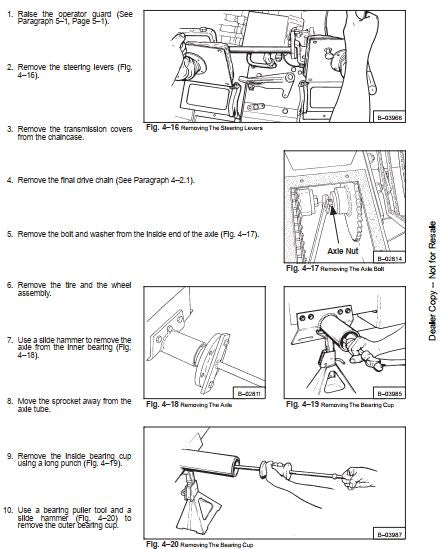

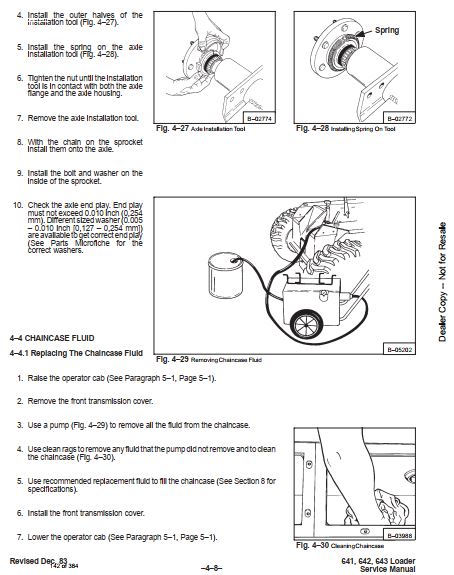

Chaincase e Transmissão: Substituição do fluido do chaincase, remoção da corrente de transmissão (final drive chain), remoção e instalação dos eixos, ajuste de folga axial (end play), alavancas de direção, tampas de transmissão.

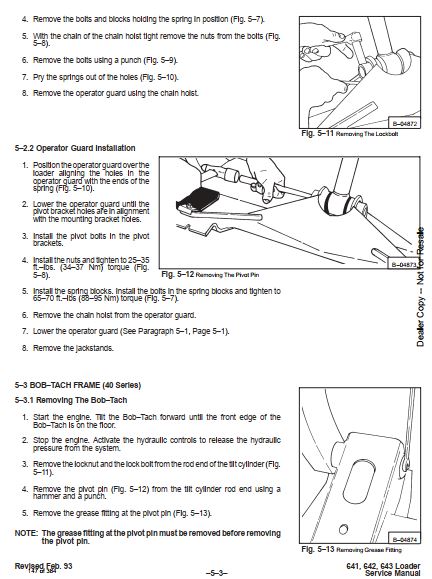

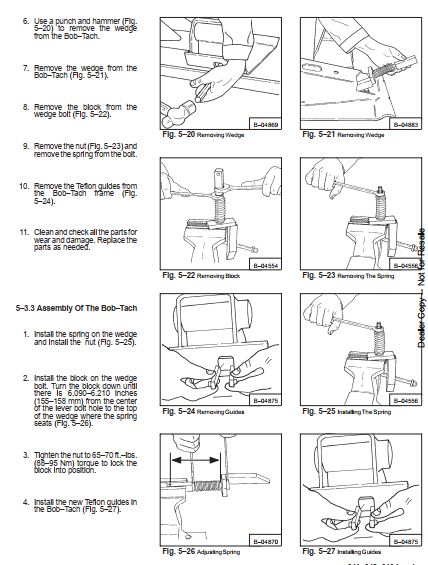

Estrutura e Implementos: Braços de elevação (lift arms) — remoção e instalação com macaco hidráulico, proteção do operador (operator guard), Bob-Tach Frame 40 Series — remoção, desmontagem, montagem, substituição de guias de Teflon.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque parafusos tampa do pintle: 170–190 in.-lbs (19–22 Nm)
- Torque parafusos bomba de palhetas: 23–26 ft.-lbs (31–35 Nm)
- Torque fixação bomba de palhetas: 54–66 ft.-lbs (73–89 Nm)
- Torque porcas proteção do operador: 25–35 ft.-lbs (34–37 Nm)
- Torque parafusos blocos de mola / porca Bob-Tach: 65–70 ft.-lbs (88–95 Nm)
- Folga axial máxima do eixo (end play): 0.010 inch (0.254 mm)
- Pré-carga nominal de shim do pintle: 0.008 inch (0.203 mm)
- Medida do bloco Bob-Tach: 6.094–6.210 inches (155–158 mm)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Bobcat 641.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os torques do sistema hidrostático e Bob-Tach?
Sim, inclui tabelas completas de torques. Exemplo: parafusos do pintle a 170–190 in.-lbs (19–22 Nm) e porca do Bob-Tach a 65–70 ft.-lbs (88–95 Nm).
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço Bobcat disponíveis em nosso catálogo.
