Descrição
Manual de Serviço Mini Carregadeira Bobcat 630/631/632 — arquivo PDF com 284 páginas em Inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Referência oficial: 6556454, publicado por Melroe Ingersoll-Rand. Cobre os três modelos de mini carregadeira Bobcat — 630, 631 e 632 — equipadas com motor diesel Deutz, incluindo bicos injetores P/N 110030 e 150800. Traz procedimentos ilustrados com fotos passo a passo, vistas explodidas de componentes internos do motor, tabelas de troubleshooting e diagramas completos do sistema de combustível. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat (Melroe Ingersoll-Rand)
- Modelos: 630, 631 e 632
- Tipo: Mini Carregadeira
- Motor: Deutz Diesel
- Páginas: 284
- Tamanho: 24 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6556454 (2-87)
- Ano de publicação: 1987
Procedimentos e Sistemas Cobertos
Motor — Seção 7A: Removal of Crankshaft, Removal of Camshaft, Removal of Valve Tappets, Installation of Valve Tappets, Installation of Camshaft, Installation of Crankshaft, Three Bearing Crankshaft, Installation of Cylinder Blocks, Installation of Piston Rings, Installation of Valves and Seat Inserts, Installation of Pistons and Connecting Rods.

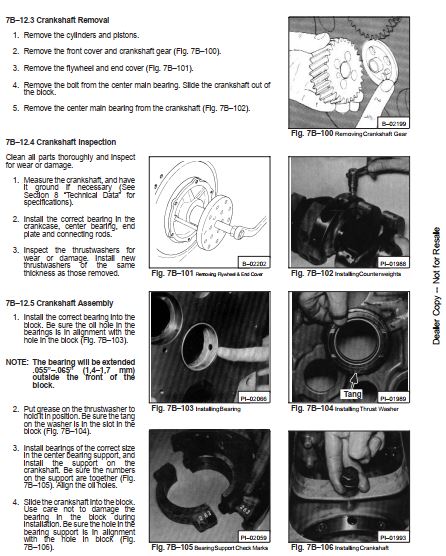

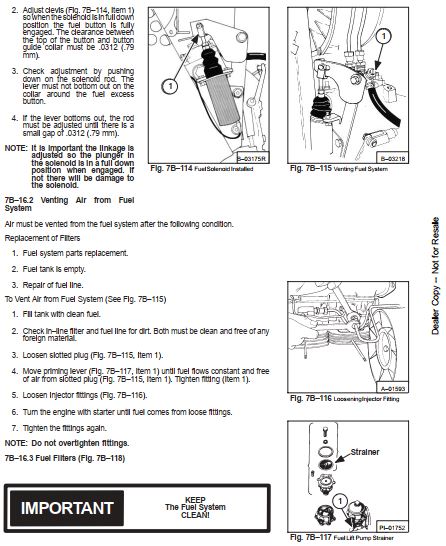

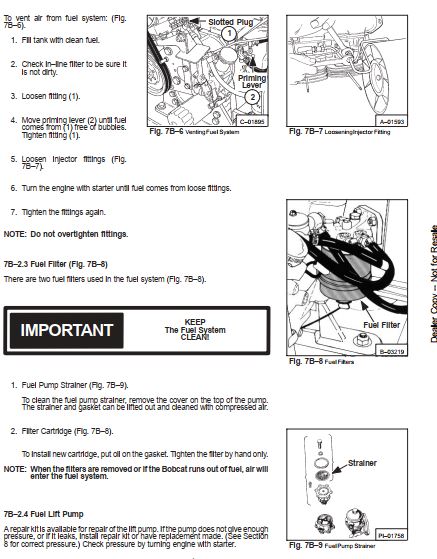

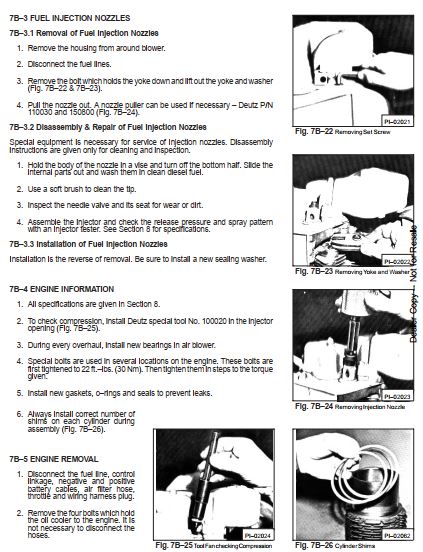

Sistema de Combustível — Seção 7B: Fuel Injection Nozzles (Removal, Disassembly & Repair, Installation), Engine Information, Engine Removal, Crankshaft Removal, Crankshaft Inspection, Crankshaft Assembly, Fuel Solenoid Adjustment, Venting Air from Fuel System, Fuel Filters, Fuel Lift Pump.
Diagnóstico e Montagem: Troubleshooting (Engine Overheats, Too Much Engine Vibration), Engine Mounts (instalação, alinhamento e torques dos coxins dianteiro e traseiro).
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Folga de válvulas (tappet clearance): .008" (0,2 mm) admissão / .016" (0,4 mm) escape
- Folga axial do virabrequim (end play): .002" a .004" (0,05 a 0,10 mm)
- Torque dos parafusos da placa de mancal principal: 25–30 ft-lbs (34–41 Nm)
- Torque das porcas dos blocos de cilindro: 40–50 ft-lbs (54–68 Nm)
- Torque dos parafusos da biela: 25–28 ft-lbs (27–38 Nm)
- Torque do coxim dianteiro do motor: 90–100 ft-lbs (125–135 Nm)
- Torque do coxim traseiro do motor: 65–70 ft-lbs (88–95 Nm)
- Folga do solenoide de combustível: .0312" (0,79 mm)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Bobcat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Bobcat 630/631/632.
Perguntas Frequentes
O manual traz os torques e folgas do motor Deutz?
Sim, inclui tabelas completas. Exemplos: folga de válvulas .008" admissão e .016" escape, torque da biela 25–28 ft-lbs (27–38 Nm) e torque dos blocos de cilindro 40–50 ft-lbs (54–68 Nm).
Ajuda a encontrar problemas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Preciso do catálogo de peças também?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço Bobcat disponíveis em nosso catálogo.
