Manual de Serviço Bobcat 553 — documentação técnica completa da Mini Carregadeira em PDF pesquisável. São 296 páginas em Inglês com procedimentos verificados e diagramas detalhados.
Cobre mini carregadeiras Bobcat 553 a partir do número de série S/N 513011001 (Europa: S/N 513031001 & Above). O manual apresenta fotografias de procedimentos passo a passo com componentes identificados por numeração em cada etapa, além de vistas explodidas de grupos como freio de estacionamento e eixo com rolamentos. Inclui os procedimentos de desmontagem e montagem do motor hidrostático de acionamento, sistema de velas de aquecimento e verificação de compressão do motor. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: 553
- Tipo: Mini Carregadeira
- Páginas: 296
- Tamanho: 13 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Série: S/N 513011001 & Above (Europa: S/N 513031001 & Above)
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares, velas de aquecimento (remoção e instalação), verificação de compressão do motor, alternador e protetor da correia do alternador, sistema de combustível e arrefecimento, remoção e instalação completa do motor, motor hidrostático de acionamento (desmontagem e montagem), eixo, rolamentos e coroa dentada, sistema hidráulico e implementos, braços de levante, freio de estacionamento (remoção, instalação, desmontagem e montagem), barra de segurança do operador, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Compressão do motor: 337–448 PSI (2324–3089 KPa), diferença máxima de 10% entre cilindros

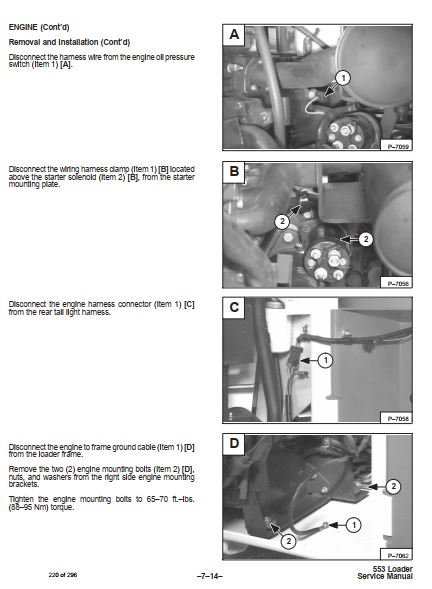

- Torque dos parafusos de montagem do motor: 65–70 ft.-lbs. (88–95 Nm)

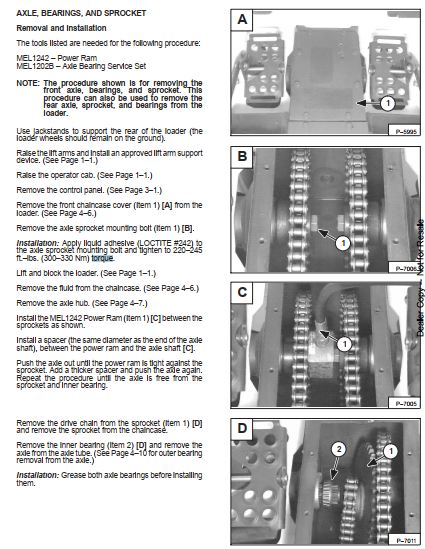

- Torque do parafuso da coroa dentada do eixo: 220–245 ft.-lbs. (300–330 Nm) com LOCTITE 242
- Torque dos parafusos do freio de estacionamento: 25–28 ft.-lbs. (34–38 Nm)
- Torque dos parafusos do motor hidrostático: 20 ft.-lbs. (27 Nm)

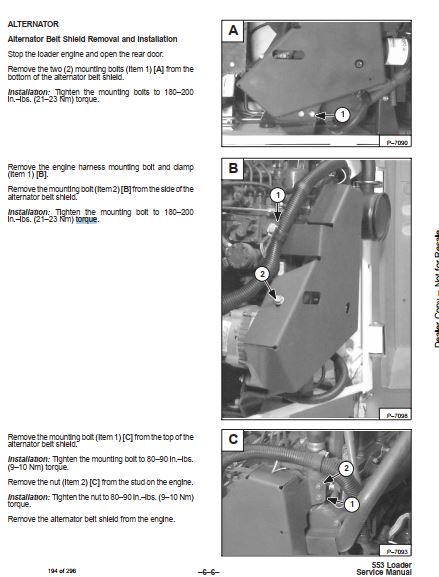

- Torque dos parafusos do protetor da correia do alternador: 180–200 in.-lbs. (21–23 Nm)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Bobcat e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Bobcat 553.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor e da transmissão hidrostática?
Sim, inclui tabela completa de torques. Exemplos: parafusos de montagem do motor em 65–70 ft.-lbs. (88–95 Nm) e parafusos do motor hidrostático em 20 ft.-lbs. (27 Nm).
Tem todos os procedimentos?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
