Descrição
Manual de Serviço Veículo Utilitário Bobcat 3400, 3400XL — referência técnica completa em PDF com 495 páginas em inglês. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.
Cobre os veículos utilitários Bobcat 3400 e 3400XL a partir dos números de série AJNT11001 e AJNV11001. Inclui procedimentos ilustrados com fotos reais de cada etapa, tabelas de torque para sistemas de freio dianteiro e estacionamento, e especificações dimensionais com limites de serviço para inspeção de componentes. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: 3400, 3400XL
- Tipo: Veículo Utilitário
- Páginas: 495
- Tamanho: 23 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Série: AJNT11001 & Above / AJNV11001 & Above
Procedimentos e Sistemas Cobertos

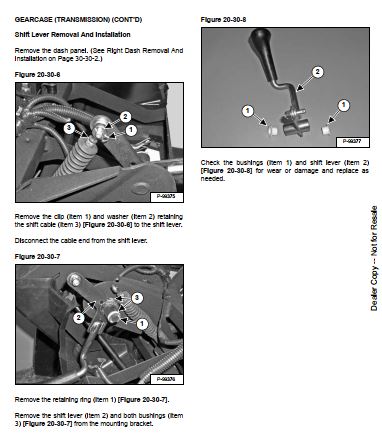

Transmissão: Gearcase (Transmission), Shift Lever Removal And Installation, inspeção de buchas e componentes internos.

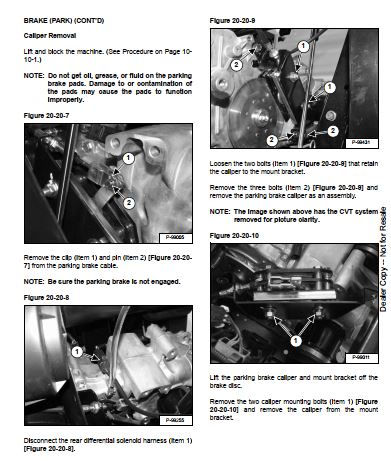

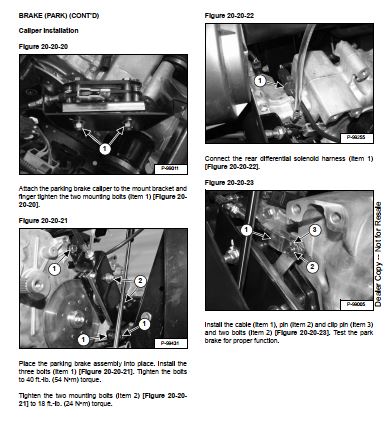

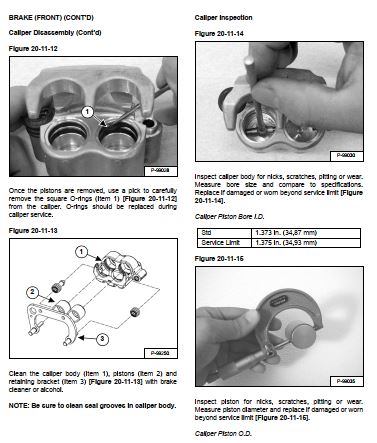

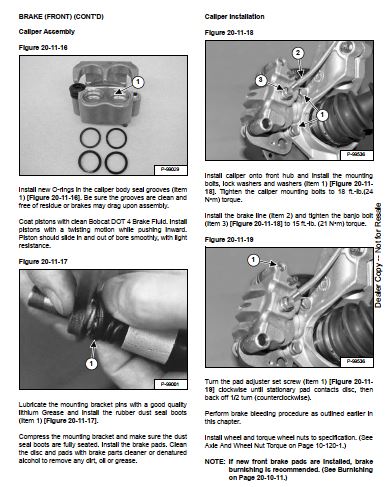

Freios: Brake (Front) — Pad Removal, Caliper Disassembly, Caliper Inspection, Caliper Assembly, Caliper Installation. Brake (Park) — Caliper Removal, Caliper Installation, ajuste do diferencial traseiro e solenóide.
O manual completo de 495 páginas abrange ainda motor e sistemas auxiliares, sistema de injeção eletrônica, suspensão, direção, sistema elétrico, ar condicionado, carroceria e diagnóstico de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos de montagem do caliper dianteiro: 18 ft-lb (24 N·m)
- Torque do parafuso banjo da linha de freio dianteiro: 15 ft-lb (21 N·m)
- Torque dos parafusos do caliper do freio de estacionamento: 40 ft-lb (54 N·m)
- Diâmetro interno do cilindro do caliper (Std): 1.373 in. (34.87 mm)
- Limite de serviço do cilindro do caliper: 1.375 in. (34.93 mm)
- Fluido de freio especificado: DOT 4
Para Quem é Este Manual
Destinado a profissionais de manutenção automotiva, técnicos de injeção eletrônica e oficinas que trabalham com veículos Bobcat e necessitam de especificações confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Bobcat 3400, 3400XL.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os valores de torque do sistema de freios?
Sim, inclui tabelas completas de torque. Exemplo: parafusos do caliper dianteiro a 18 ft-lb (24 N·m) e caliper do freio de estacionamento a 40 ft-lb (54 N·m), além de limites de serviço para inspeção dimensional.
Tem todos os procedimentos?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Acesse todos os manuais de serviço Bobcat que temos disponíveis.
