Descrição
Manual de Serviço Bobcat 3200 — documentação técnica oficial em PDF com 423 páginas, idioma inglês. Contém todos os procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.

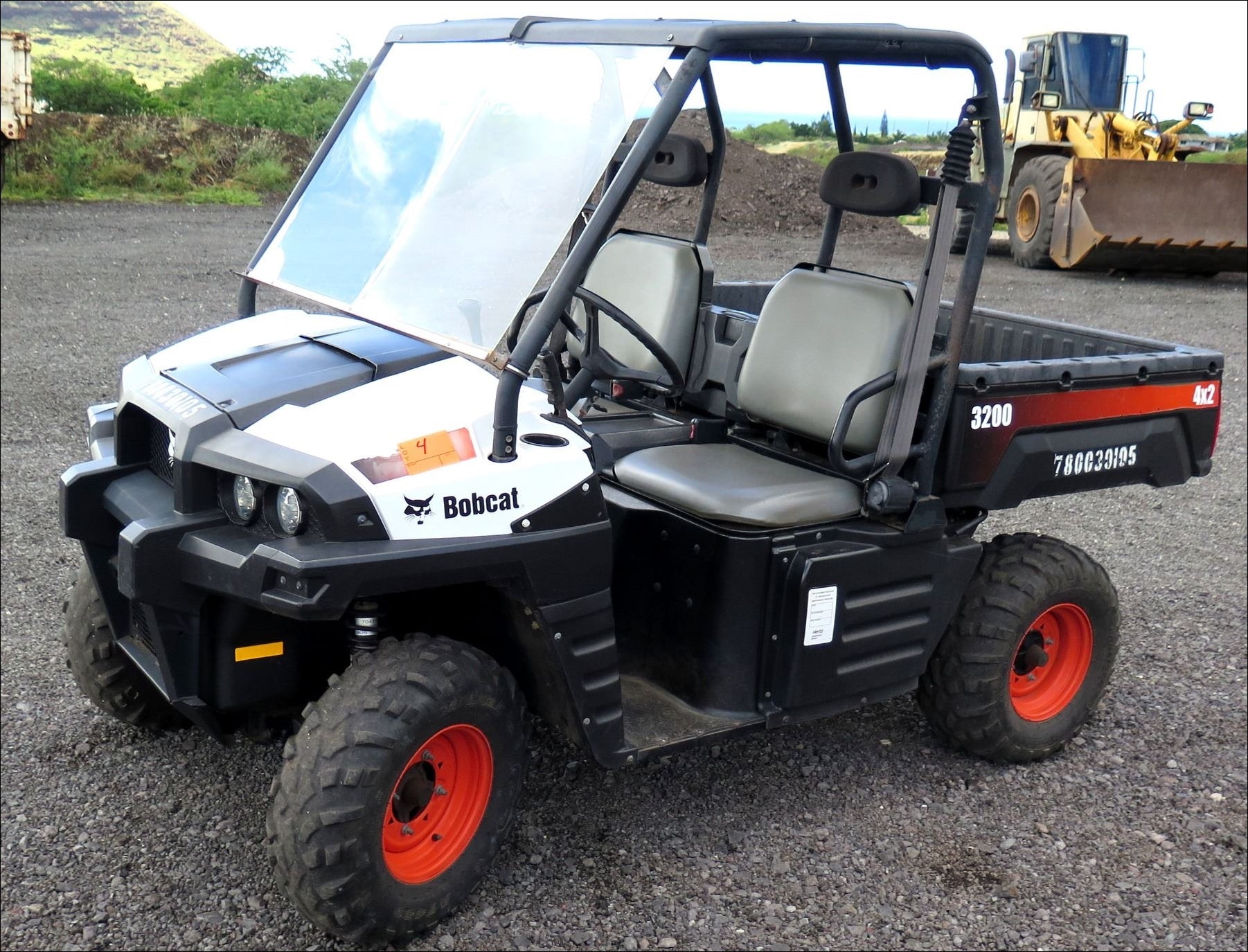

Documento aplicável ao Bobcat 3200 Utility Vehicle com número de série AJNS11001 e acima. Inclui procedimentos detalhados com fotos passo a passo, tabelas de inspeção com valores padrão e limites de serviço, além de vistas explodidas de componentes para montagem e desmontagem. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: 3200
- Tipo: Veículo Utilitário
- Série: AJNS11001 & Above
- Páginas: 423
- Tamanho: 19 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

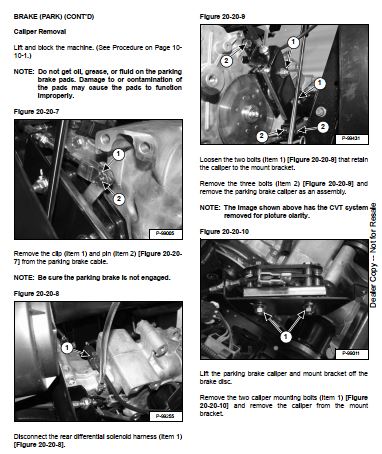

Motor e sistemas auxiliares, sistema de injeção eletrônica, transmissão e embreagem, suspensão, sistema de freios, direção, sistema elétrico, ar condicionado, carroceria e portas, diagnóstico e códigos de falha.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

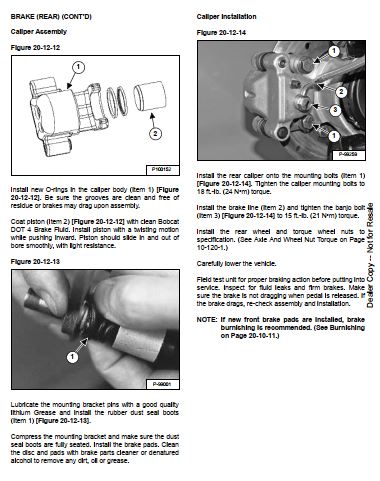

- Torque dos parafusos de montagem da pinça traseira: 18 ft.-lb. (24 N•m)
- Torque do parafuso banjo da linha de freio: 15 ft.-lb. (21 N•m)
- Torque dos parafusos do freio de estacionamento: 25 ft.-lb. (34 N•m)

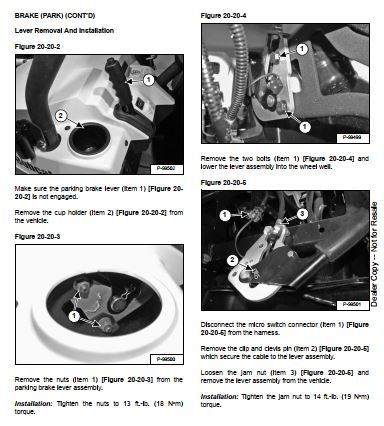

- Torque da porca da alavanca do freio de estacionamento: 13 ft.-lb. (18 N•m)

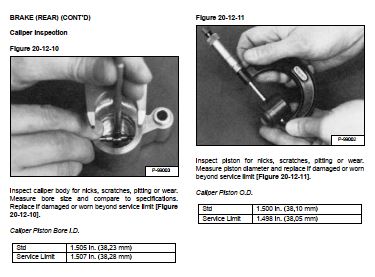

- Caliper Piston Bore I.D.: Std 1.505 in. (38.23 mm) / Service Limit 1.507 in. (38.28 mm)
- Caliper Piston O.D.: Std 1.500 in. (38.10 mm) / Service Limit 1.498 in. (38.05 mm)

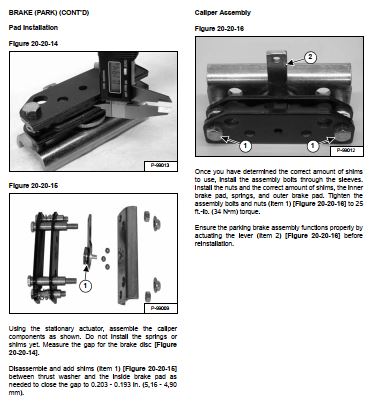

- Folga das pastilhas do freio de estacionamento: 0.193–0.203 in. (4.90–5.00 mm)
Para Quem é Este Manual
Destinado a profissionais de manutenção automotiva, técnicos de injeção eletrônica e oficinas que trabalham com veículos Bobcat e necessitam de especificações confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 3200.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz valores de torque e limites de serviço dos freios?
Sim, inclui tabelas completas com torques de montagem, dimensões padrão e limites de desgaste. Exemplo: pinça traseira a 18 ft.-lb. (24 N•m) e limite do pistão a 1.498 in. (38.05 mm).
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço Bobcat que temos disponíveis.
