Descrição
Manual de Serviço Mini Carregadeira Bobcat 1213 — referência técnica completa em PDF com 282 páginas em inglês. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.
Referência oficial: 6570156, publicado pela Melroe Company (Bobcat). O documento cobre o modelo 1213 Feller Buncher com procedimentos completos para sistema hidrostático, sistema de tração, estrutura principal, cabine do operador e sistema elétrico. Inclui vistas explodidas de componentes como eixos de tração final e bombas hidrostáticas, além de fotos ilustrativas de cada etapa de remoção e instalação. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Bobcat
- Modelo: 1213
- Tipo: Mini Carregadeira / Feller Buncher
- Páginas: 282
- Tamanho: 18 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 6570156
Procedimentos e Sistemas Cobertos

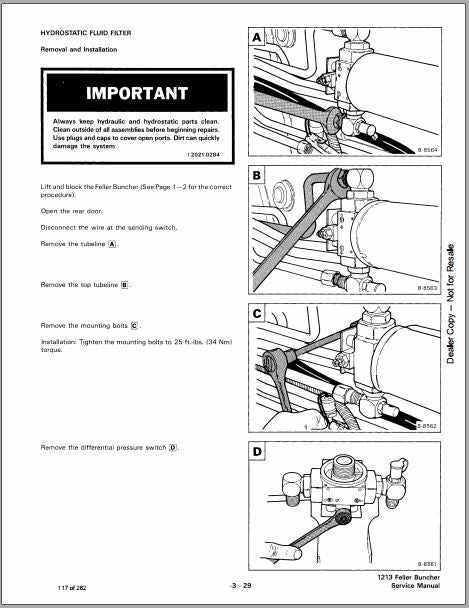

Sistema Hidrostático: Hydrostatic Pumps (bomba dianteira e traseira, rotating group, pump housing), Hydrostatic Fluid Filter (remoção, instalação, differential pressure switch).

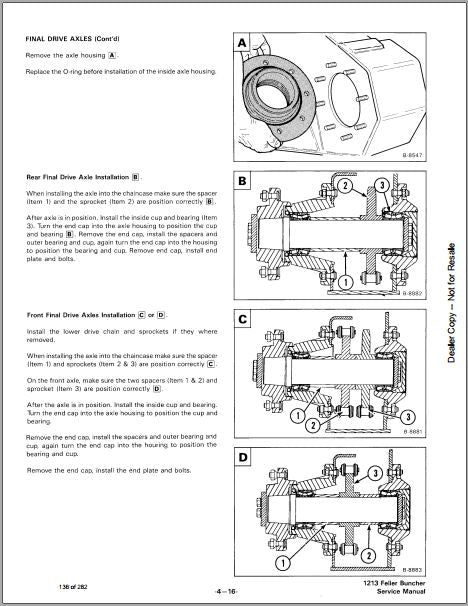

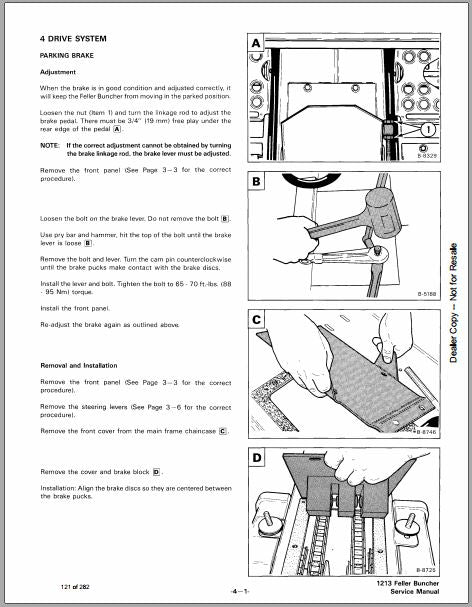

Drive System: Parking Brake (ajuste e substituição), Final Drive Axles (rear e front final drive axle installation, chaincase, spacers, sprockets, bearings).

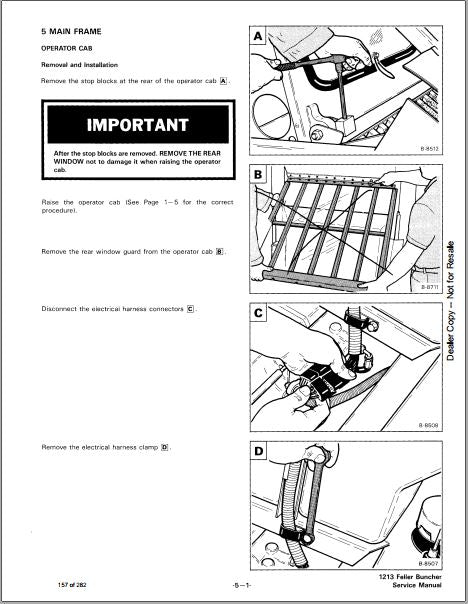

Main Frame: Operator Cab (remoção e instalação, stop blocks, rear window guard, electrical harness connectors).

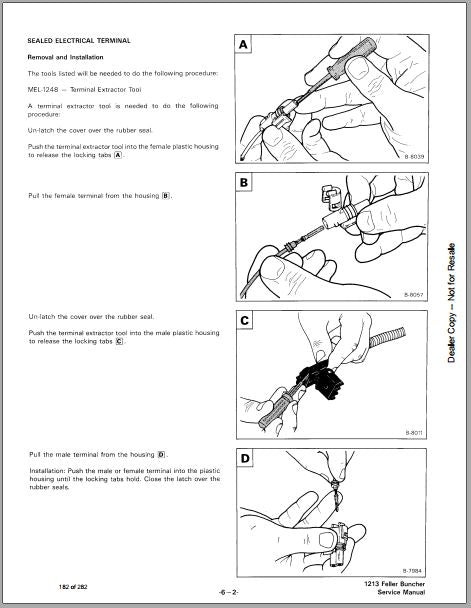

Sistema Elétrico: Sealed Electrical Terminal (remoção e instalação com ferramenta MEL 1248, conectores macho e fêmea).
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos de montagem do filtro hidrostático: 25 ft.-lbs. (34 Nm)
- Torque do parafuso do freio de estacionamento: 65–70 ft.-lbs. (88–95 Nm)
- Folga do pedal do freio de estacionamento: 3/4" (19 mm)
- Ferramenta especial requerida: MEL 1248 — Terminal Extractor Tool
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Bobcat e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 1213.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz valores de torque e especificações do sistema hidrostático?
Sim, inclui torques detalhados como 25 ft.-lbs. (34 Nm) para o filtro hidrostático e 65–70 ft.-lbs. (88–95 Nm) para o freio de estacionamento, além de procedimentos completos para bombas hidrostáticas.
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
