Descrição
Manual de Reparo Câmbio Automático GM 6L50/6L80 — documentação técnica oficial em PDF com 114 páginas, idioma Português. Contém todos os procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.
A Transmissão Hydramatic 6L50/6L80 é completamente automática, de 6 velocidades, tração traseira e controlada eletronicamente via módulo TCM. O manual cobre as aplicações no Chevrolet Corvette 2006 (motor 6.0 litros), Cadillac STSV/XLRV (motor 4.4 litros) e pick-ups Chevrolet a partir de 2007, incluindo a S10. Inclui diagrama esquemático dos componentes eletrônicos, vistas explodidas detalhadas de todos os conjuntos internos e seção específica de identificação dos DTCs para diagnóstico preciso. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: GM (General Motors)
- Modelo: 6L50 / 6L80
- Tipo: Câmbio / Transmissão Automática
- Aplicação: Chevrolet S10, Corvette 2006+, Cadillac STSV/XLRV, pick-ups Chevrolet a partir de 2007
- Páginas: 114
- Tamanho: 20,2 MB
- Idioma: Português
- Formato: PDF Pesquisável

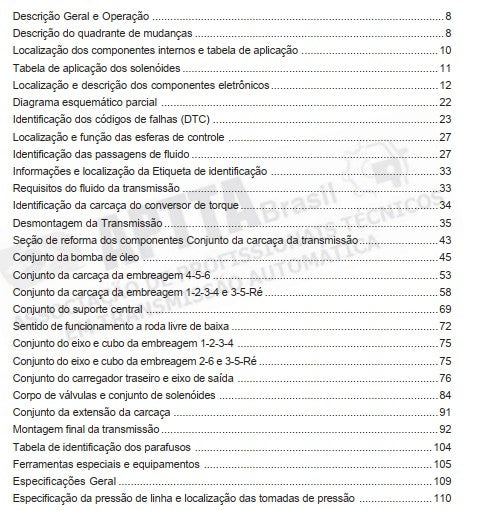

Procedimentos e Sistemas Cobertos
Descrição e Identificação: Descrição Geral e Operação, Descrição do quadrante de mudanças, Localização dos componentes internos e tabela de aplicação, Informações e localização da Etiqueta de identificação, Identificação da carcaça do conversor de torque.
Componentes Eletrônicos e Diagnóstico: Tabela de aplicação dos solenóides, Localização e descrição dos componentes eletrônicos, Diagrama esquemático parcial, Identificação dos códigos de falhas (DTC), Localização e função das esferas de controle, Identificação das passagens de fluido.
Fluidos e Pressões: Requisitos do fluido da transmissão, Especificação da pressão de linha e localização das tomadas de pressão.

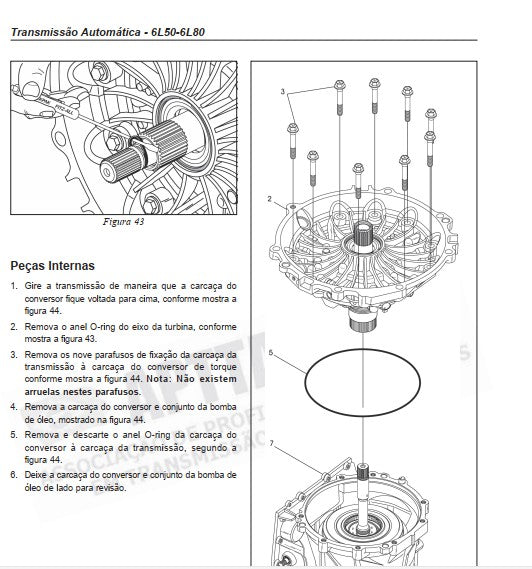

Desmontagem e Reforma: Desmontagem da Transmissão, Seção de reforma dos componentes, Conjunto da carcaça da transmissão, Conjunto da bomba de óleo, Conjunto da carcaça da embreagem 4-5-6, Conjunto da carcaça da embreagem 1-2-3-4 e 3-5-Ré, Conjunto do suporte central, Sentido de funcionamento a roda livre de baixa, Conjunto do eixo e cubo da embreagem 1-2-3-4, Conjunto do eixo e cubo da embreagem 2-6 e 3-5-Ré, Conjunto do carregador traseiro e eixo de saída, Corpo de válvulas e conjunto de solenóides, Conjunto da extensão da carcaça, Montagem final da transmissão.
Referência Técnica: Tabela de identificação dos parafusos, Ferramentas especiais e equipamentos, Especificações Geral.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

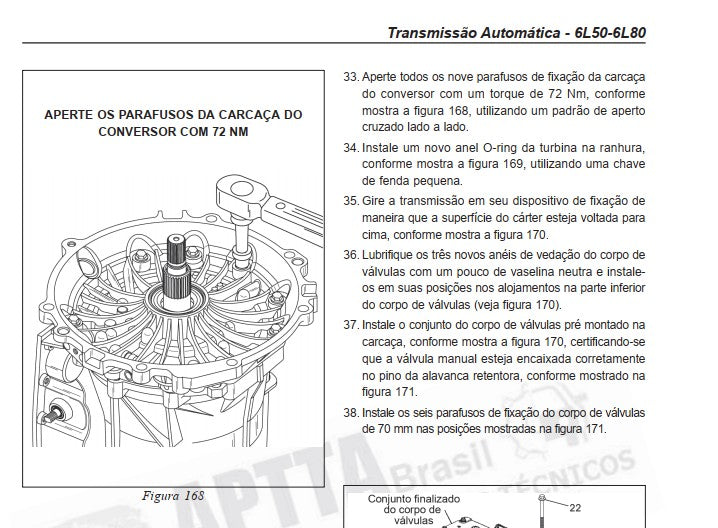

- Torque dos parafusos da carcaça do conversor de torque: 72 Nm

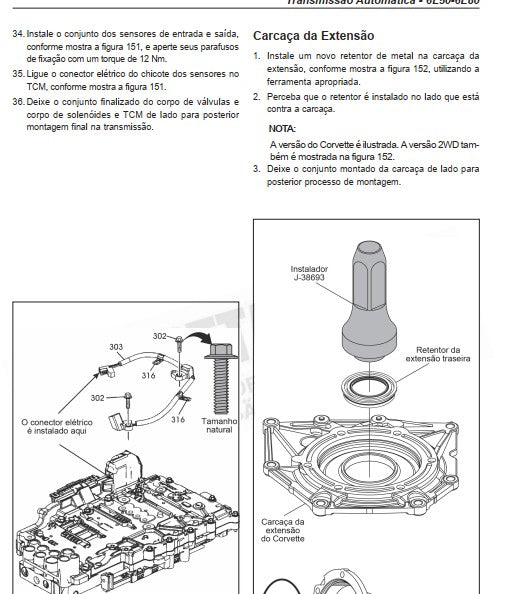

- Torque dos parafusos dos sensores de entrada e saída: 12 Nm

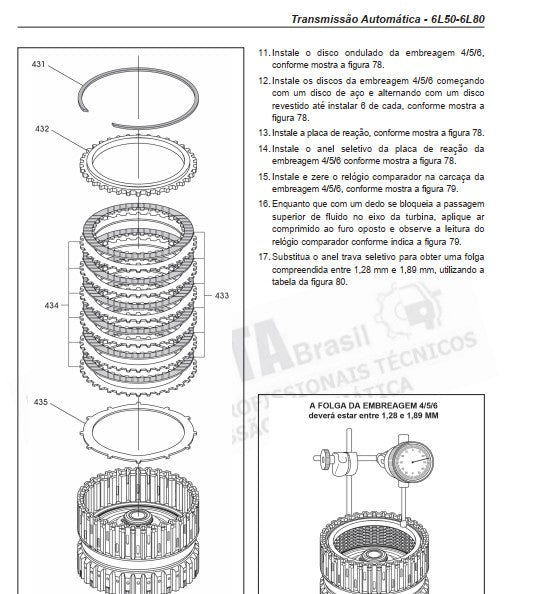

- Folga da embreagem 4/5/6: entre 1,28 mm e 1,89 mm
- Transmissão de 6 velocidades com conversor de torque de 4 elementos
- 2 conjuntos planetários, 5 conjuntos de embreagens e 1 roda livre
Para Quem é Este Manual
Destinado a profissionais de manutenção automotiva, técnicos especializados em câmbio automático e oficinas que trabalham com veículos GM e necessitam de especificações confiáveis para reforma e diagnóstico da transmissão 6L50/6L80.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual inclui os códigos de falha (DTC) da transmissão?
Sim, há uma seção específica de identificação dos DTCs com localização e função das esferas de controle e passagens de fluido para auxiliar no diagnóstico preciso.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original da transmissão Hydramatic 6L50/6L80.
