Descrição
Especificações
O Manual de Reparação das empilhadeiras Toyota 8FBMT25, 30 e 35 e 8FBMKT20, 25 e 30 é a publicação CE360-3, com dados de janeiro de 2016 e 882 páginas em inglês. São 19 seções numeradas, da 0 de informações gerais à 18 de apêndice, e um único volume atende os seis modelos. Esta é a revisão CE360-3: ela complementa as edições CE360, CE360-1 e CE360-2, que não acompanham este arquivo. Traz o diagnóstico por código de alarme, os torques de fábrica e os menus do display multifunção.
Aplicação — serve em quê
- Empilhadeira elétrica Toyota 8FBMT25
- Empilhadeira elétrica Toyota 8FBMT30
- Empilhadeira elétrica Toyota 8FBMT35
- Empilhadeira elétrica Toyota 8FBMKT20
- Empilhadeira elétrica Toyota 8FBMKT25
- Empilhadeira elétrica Toyota 8FBMKT30
- Máquinas com display multifunção, funções SAS e gestão de frota
Destaques deste material
- Publicação Toyota CE360-3, com dados de janeiro de 2016 e 882 páginas.
- Seis modelos num só volume: 8FBMKT20, 25 e 30 e 8FBMT25, 30 e 35.
- 19 seções numeradas, da 0 de informações gerais à 18 de apêndice, com o capítulo de diagnóstico por código de alarme.
- Calibração da leitura de tensão da bateria passo a passo: medir em VDC entre o pino 1 do conector J1 e o conector J81, com a máquina em standby, e o exemplo de referência mostra 82,50 V.
- Torques de fábrica, como 25 ± 5 N·m no bujão de nível e dreno do motor de tração e 10 N·m no parafuso do sensor.
- A troca do sensor de temperatura do motor de tração pede corte do chicote junto ao sensor e pasta de silicone de alta temperatura 91037T899071.

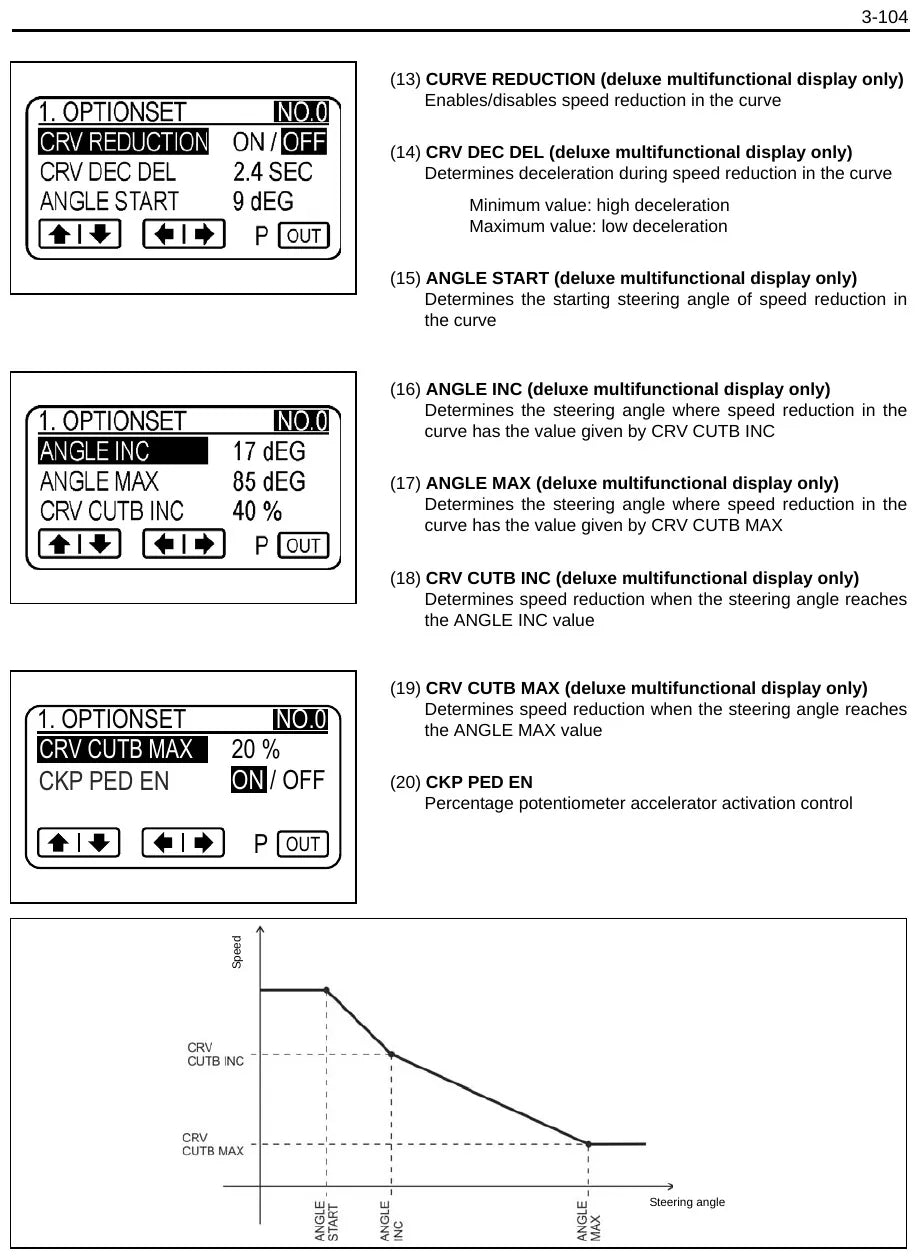

- Menu ADMINISTRATOR e menu do analisador do display multifunção, com sensor de choque, entrada de PIN e gestão de frota.
O que este manual cobre
- Informações gerais: vista externa, modelos, número de chassi e manutenção periódica
- Bateria
- Sistema de controle
- Display multifunção e menus de configuração
- Diagnóstico de falhas (troubleshooting) por código de alarme
- Motor elétrico de tração
- Unidade de tração e eixo dianteiro
- Eixo traseiro
- Direção
- Freio
- Carroceria
- Sistema de movimentação de carga (material handling)
- Mastro
- Cilindros hidráulicos
- Bomba de óleo e válvula de controle de óleo
- Funções SAS, opções principais e apêndice
Por que vale a pena
- Procedimento de fábrica com torque exato, como 25 ± 5 N·m no bujão do motor de tração, em vez de apertar no chute.
- Diagnóstico por código de alarme leva do sintoma à causa, sem trocar peça por tentativa.
- Passo a passo de desmontagem e montagem da unidade de tração, do mastro, dos cilindros hidráulicos e da bomba de óleo.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Técnico de manutenção de empilhadeira elétrica Toyota da série 8FB.
- Oficina de movimentação de carga que atende frota própria e de terceiros.
- Gestor de frota que precisa dos códigos de alarme e do menu de configuração da máquina.
- Comprador de empilhadeira usada que quer conferir manutenção periódica e limites de serviço.
Perguntas frequentes
Serve na minha empilhadeira 8FBMT35?
Serve. O manual cobre 8FBMT25, 8FBMT30 e 8FBMT35 e também as 8FBMKT20, 8FBMKT25 e 8FBMKT30, seis modelos no mesmo volume, com a seção de números de chassi e manutenção periódica.
Em que idioma está?
Em inglês. As tabelas de torque, os códigos de alarme, os desenhos e os números de peça são universais, e a leitura fica fácil para quem já trabalha com manual técnico.
Traz os torques e o diagnóstico de falhas?
Traz. O capítulo de troubleshooting trabalha por código de alarme e os torques vêm com valor exato, como 25 ± 5 N·m no bujão de nível e dreno do motor de tração e 10 N·m no parafuso do sensor.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
