Manual de reparação da empilhadeira elétrica Toyota 8FBE10 a 8FBE20, com dados de novembro de 2015, em 741 páginas. Este é o Volume 2: carregador embarcado a partir da página 2, controlador na 19, display na 75, diagnóstico por código de erro na 157 e apêndice na 695. São cerca de 538 páginas só de troubleshooting. O Volume 1, com chassi, carroceria e sistema de movimentação, é a publicação CE207 e não acompanha.
Aplicação — serve em quê
- Toyota 8FBE10
- Toyota 8FBE13
- Toyota 8FBE15
- Toyota 8FBE18
- Toyota 8FBE20
- Empilhadeiras 8FBE com carregador embarcado
- Empilhadeiras 8FBE com painel de contatores padrão
Destaques deste material
- Cerca de 538 páginas de diagnóstico por código de erro, da página 157 à 694.
- Códigos documentados um a um, como A1-2 (alta tensão no driver do motor de tração esquerdo), CB-1, CB-3, CB-5 e H6-1 (solenoide da válvula proporcional de inclinação aberto no lado de puxar).
- Teste do plugue da bateria com critério fechado: 64 V ou mais aponta para a bateria, abaixo de 64 V aponta para o controlador principal.

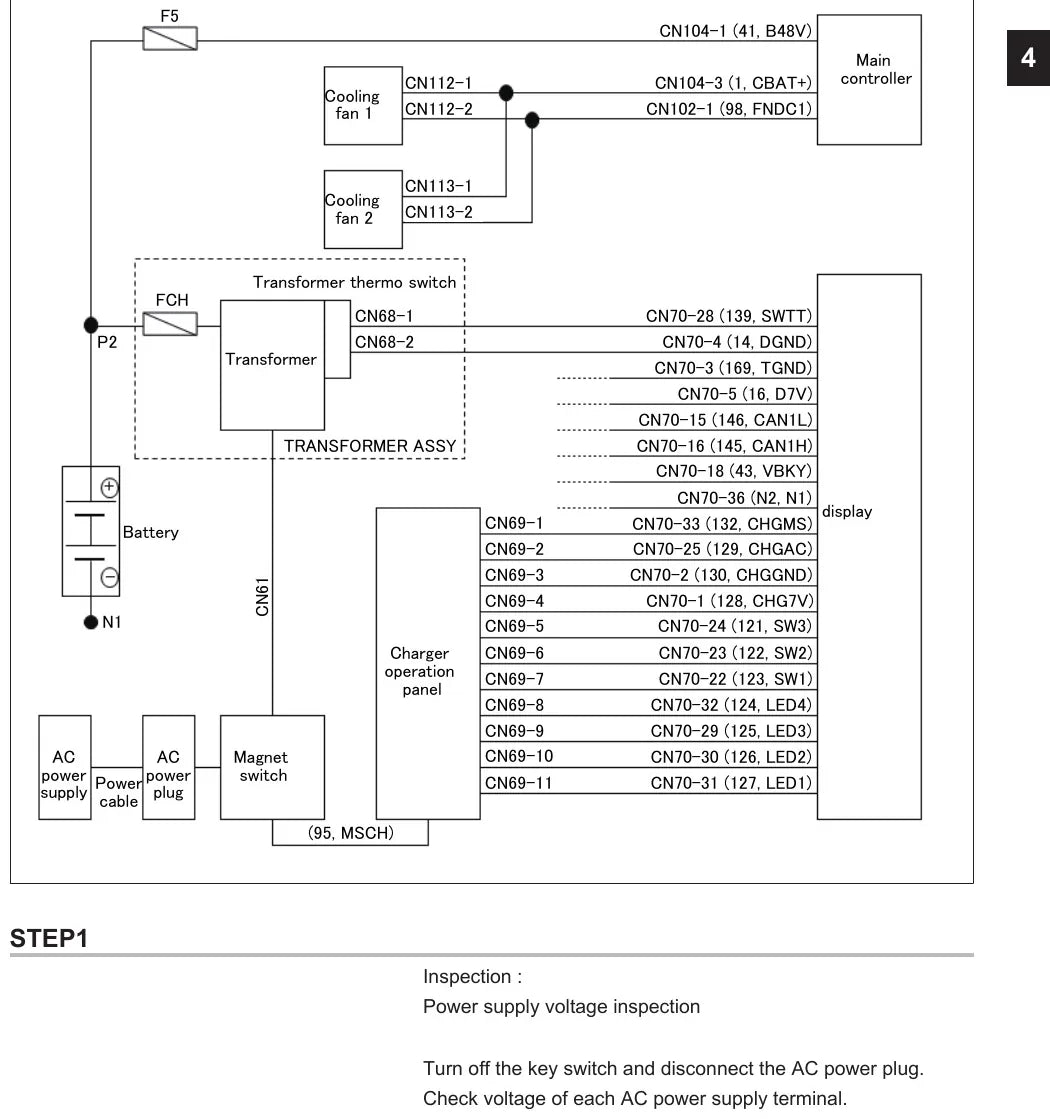

- Conectores citados com pino e nome de sinal: CN104-1 (41, B48V), CN104-3 (1, CBAT+), CN102-1 (98, FNDC1), CN70-15 (146, CAN1L) e CN70-16 (145, CAN1H).
- Controlador aberto por dentro: layout dos componentes, layout dos cabos, especificações, inspeção de conectores e desmontagem passo a passo.
- Drivers do motor de tração e do motor da bomba, painel de contatores e ventilador de arrefecimento.
- Ajuste do interruptor do freio, medição de OCL, sensor do acelerador e funções do display.
O que este manual cobre
- Carregador embarcado (on-vehicle charger) e lista de carregadores aplicáveis
- Controlador: layout dos componentes elétricos
- Layout dos cabos do controlador
- Especificações e componentes do controlador
- Inspeção de conectores
- Procedimento de desmontagem do controlador
- Controlador principal (main controller)
- Drivers dos motores de tração e da bomba
- Painel de contatores (standard)
- Ventilador de arrefecimento

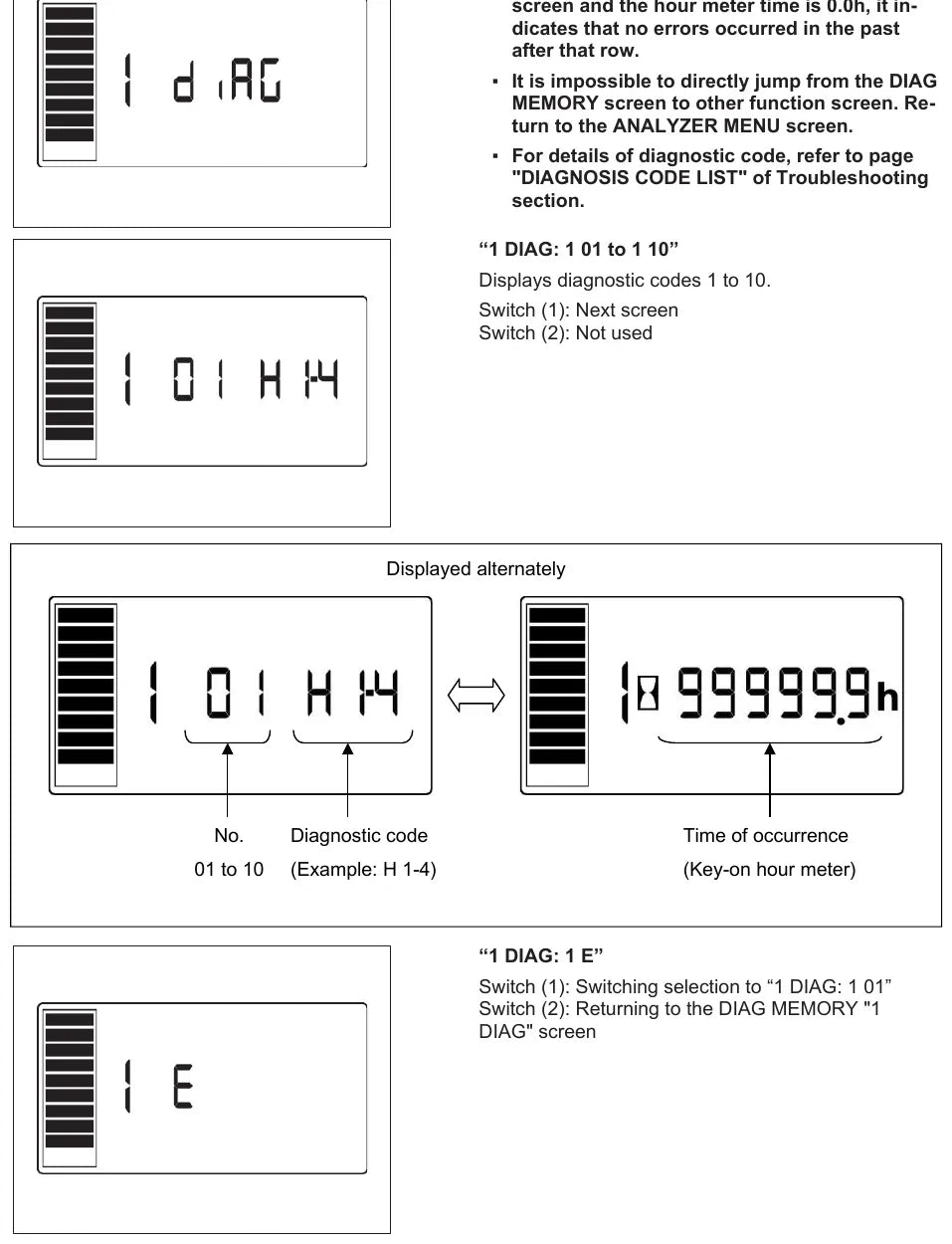

- Display e suas funções
- Chave combinada (combination switch)
- Sensor do acelerador (potenciômetro)
- Ajuste do interruptor do freio e medição de OCL
- Diagnóstico por código de erro (troubleshooting)

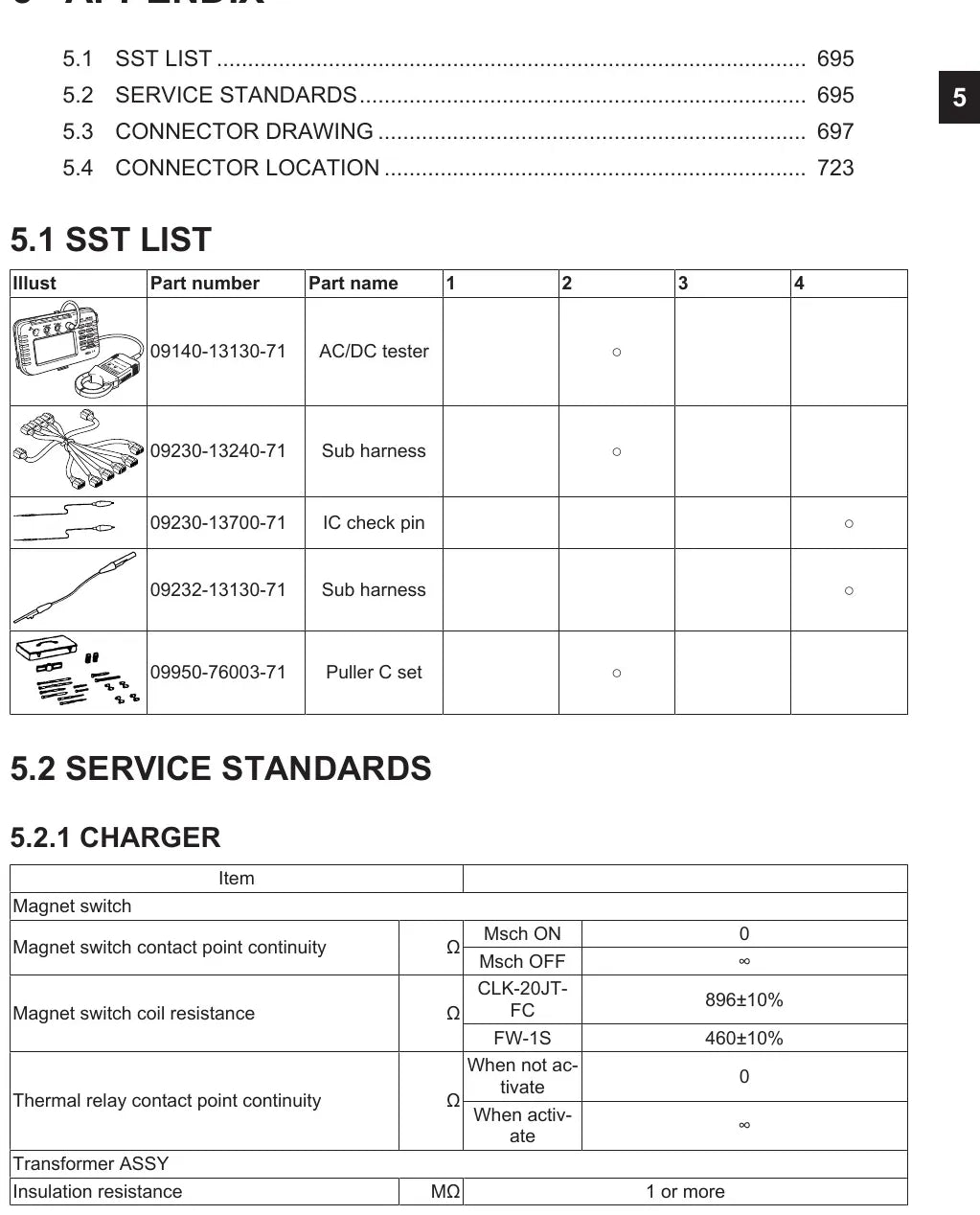

- Apêndice com tabelas e diagramas
Por que vale a pena
- Diagnóstico por código com valor de referência escrito, como o corte de 64 V no plugue da bateria.
- Evita troca de controlador no chute: o manual separa defeito de bateria de defeito de controlador.
- Cinco modelos da linha 8FBE no mesmo volume, útil para frota com equipamentos de capacidades diferentes.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Técnico de manutenção de empilhadeira elétrica Toyota.
- Locadora e frota que opera a linha 8FBE.
- Equipe de manutenção industrial responsável por carregador e bateria de tração.
- Oficina de assistência que precisa dos códigos de erro e da pinagem dos conectores.
Perguntas frequentes
Serve na minha empilhadeira 8FBE?
Serve na faixa 8FBE10, 8FBE13, 8FBE15, 8FBE18 e 8FBE20, com carregador embarcado e painel de contatores padrão.
Em que idioma está?
Em inglês. Os códigos de erro, os nomes de sinal dos conectores e os valores de medição são universais, e batem com o que aparece no display do equipamento.
Cobre chassi e mastro?
Não. Este é o Volume 2, com carregador, controlador, display e diagnóstico. Chassi, carroceria e sistema de movimentação ficam no Volume 1, publicação CE207, vendida à parte.
Como recebo o arquivo?
O link do PDF chega no seu e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre, para baixar quantas vezes precisar.
