Manual de reparação da empilhadeira elétrica Toyota linha 8FB, publicação CE210, em 551 páginas. Este é o Volume 2, o da parte elétrica: o capítulo de diagnóstico começa na página 2 e o apêndice na 509, ou seja, mais de 500 páginas dedicadas só ao troubleshooting elétrico e aos diagramas. A parte de chassi, carroceria e sistema de movimentação é o Volume 1, publicação CE209, que não acompanha. Um só volume atende 14 modelos, do 8FB10 ao 8FBJ35.
Aplicação — serve em quê
- Toyota 8FB10, 8FB14, 8FB15 e 8FB18
- Toyota 8FB20, 8FB25 e 8FB30
- Toyota 8FBH10, 8FBH14, 8FBH15 e 8FBH18
- Toyota 8FBH20 e 8FBH25
- Toyota 8FBJ35
- Empilhadeiras 8FB com carregador embarcado (opcional)
- Empilhadeiras 8FB com sensor de ângulo de inclinação do mastro (opcional)
Destaques deste material

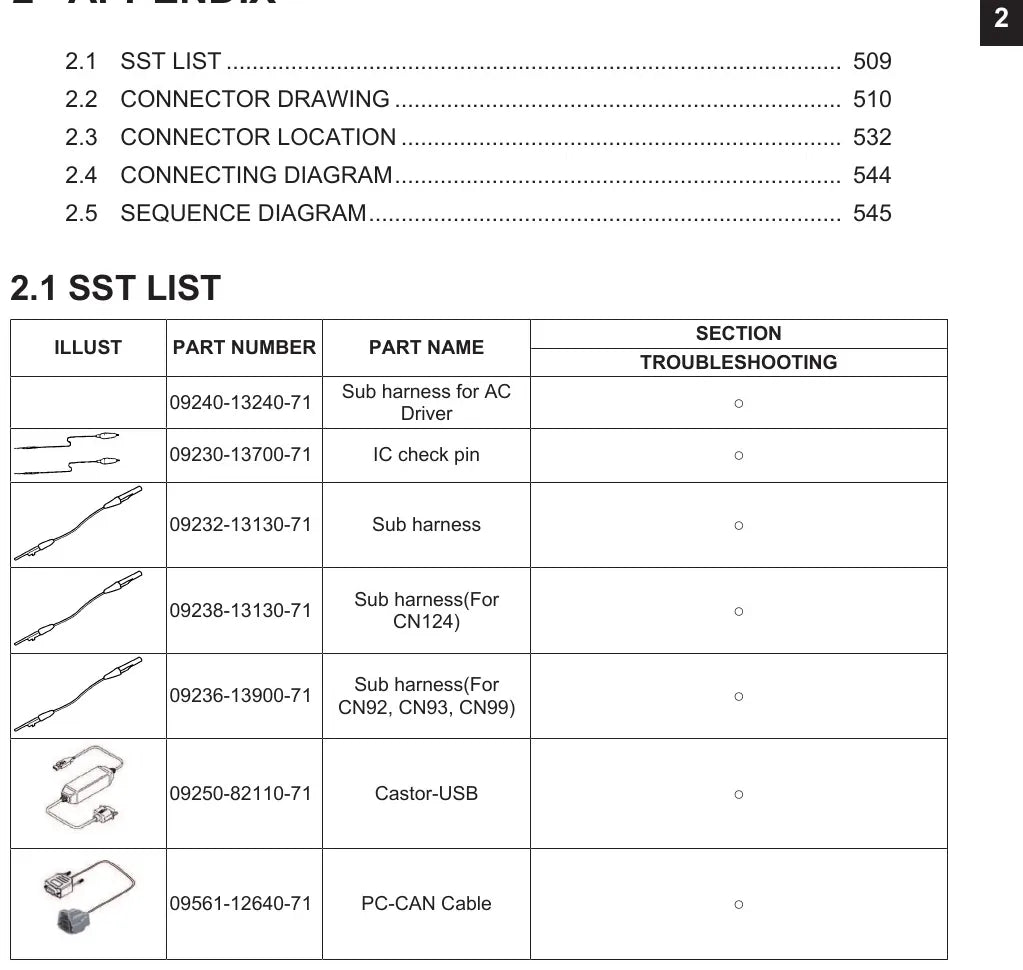

- Mais de 500 páginas de diagnóstico elétrico, da página 2 à 508, e apêndice a partir da 509.
- Mais de 140 blocos de código de erro numerados, como o C9-3 do valor de calibração do sensor de ângulo de inclinação e o F7-3 do carregador.
- Duas trilhas de diagnóstico: quando o display mostra código e quando não mostra código nenhum.
- Valor de teste do sensor de ângulo de inclinação em piso plano: 2,25 a 2,75 V.
- Conectores do controlador principal pelo número, incluindo o CN101 com as 34 vias numeradas na figura, o CN103 e o CN129.
- Sistemas cobertos um a um: tração, movimentação de carga, direção hidráulica, bateria e carga, buzzer e telemetria.
- Teste ativo e monitoramento de entradas e saídas pelo analisador, mais os diagramas elétricos no fim do volume.
O que este manual cobre
- Ferramentas especiais (SST) para diagnóstico elétrico
- Procedimentos obrigatórios antes do diagnóstico
- Lista de códigos de diagnóstico da empilhadeira
- Diagnóstico quando o código de erro é exibido no display
- Diagnóstico quando nenhum código de erro é exibido
- Controlador principal e inspeção de conectores e chicotes
- Sistema de tração (traveling)
- Sistema de movimentação de carga e direção hidráulica
- Controle de inclinação do mastro e sensor de ângulo (opcional)

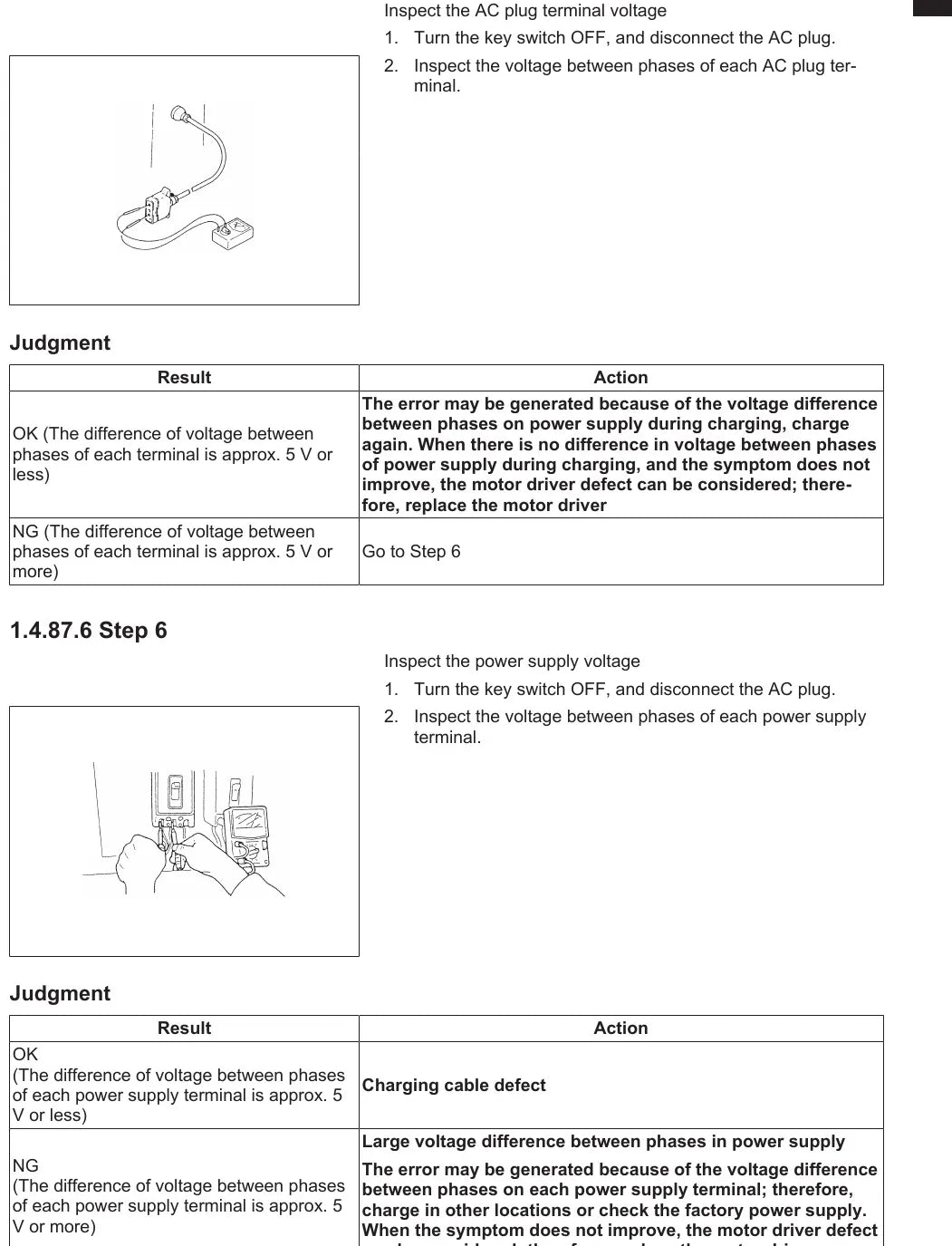

- Carregador embarcado (on-truck charger, opcional)
- Bateria, circuito de potência e carga
- Buzzer e alarmes sonoros
- Sistema de telemetria (telematics, opcional)
- Teste ativo e monitoramento de entradas/saídas pelo analisador (ANL)

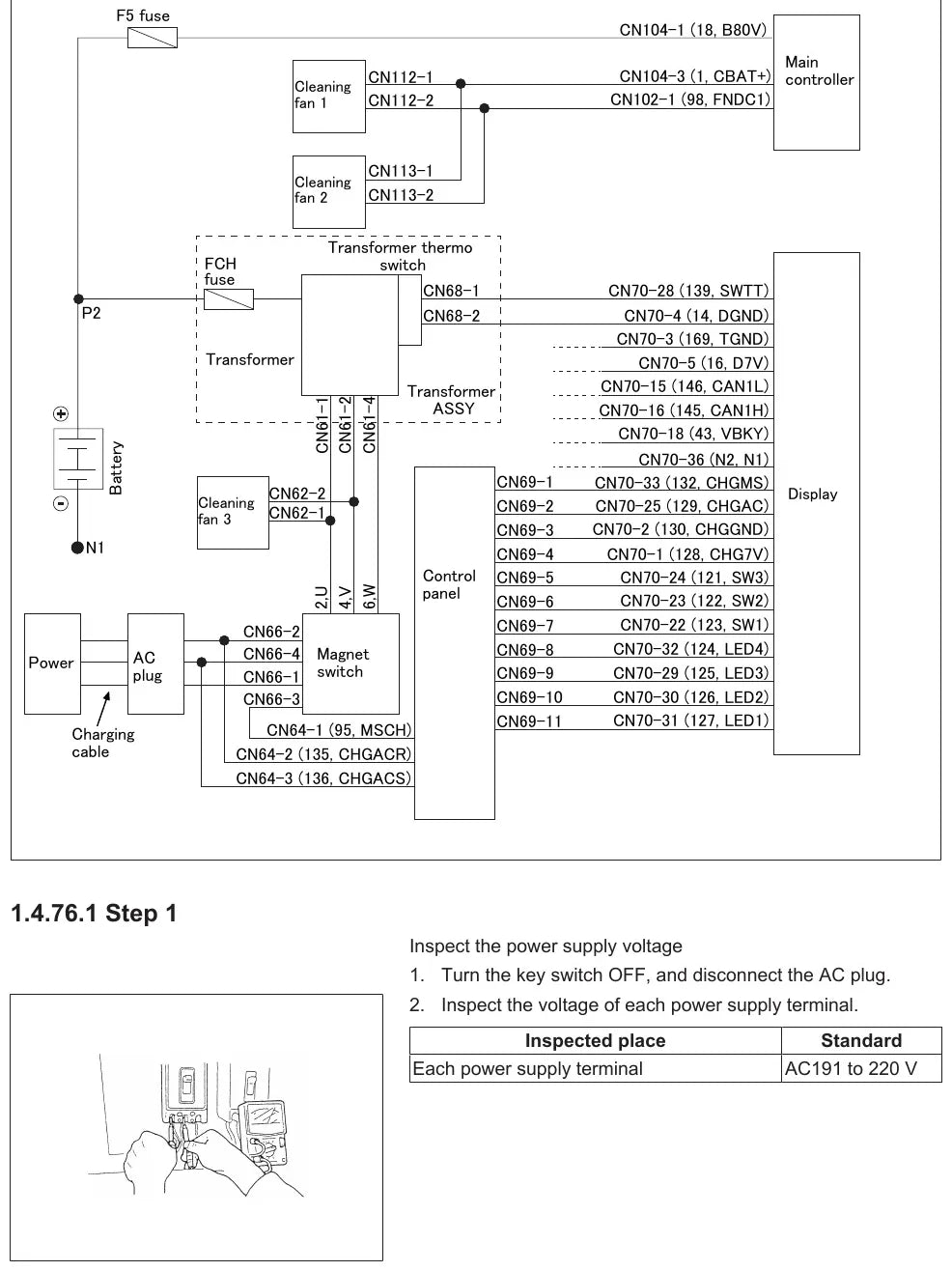

- Diagramas elétricos e apêndice
Por que vale a pena
- Diagnóstico por código de erro no padrão da fábrica, com o valor esperado em cada medição.
- Um volume só resolve 14 modelos da linha 8FB, útil para frota e locadora com equipamentos diferentes.
- Conectores e chicotes documentados via a via, o que evita trocar controlador sem necessidade.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Técnico de manutenção de empilhadeira elétrica.
- Locadora e frota que opera a linha 8FB da Toyota.
- Equipe de manutenção industrial que faz o próprio reparo.
- Oficina de assistência que precisa da tabela de códigos e dos valores de teste.
Perguntas frequentes
Serve na minha empilhadeira Toyota 8FB?
Serve nos 14 modelos declarados: 8FB10, 8FB14, 8FB15, 8FB18, 8FB20, 8FB25, 8FB30, 8FBH10, 8FBH14, 8FBH15, 8FBH18, 8FBH20, 8FBH25 e 8FBJ35.
Em que idioma está?
Em inglês. Os códigos de erro, os números de conector e os valores de medição são universais, e o texto usa as mesmas siglas que aparecem no display do equipamento.
Cobre a parte mecânica também?
Não. Este é o Volume 2, dedicado à elétrica, ao diagnóstico e aos diagramas. Chassi, carroceria e sistema de movimentação ficam no Volume 1, publicação CE209, vendida à parte.
Como recebo o arquivo?
O link do PDF chega no seu e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre, para baixar quantas vezes precisar.
