Descrição
Especificações
Marca: John Deere
Modelo(s) atendido(s): 9470 STS e 9570 STS
Tipo de equipamento: Colheitadeira de grãos (STS)
Documento: Manual do Operador
Referência: OMCQ73749 EDIÇÃO H0 (PORTUGUÊS) — Manual do Operador Colheitadeiras Brasileiras 9470 STS e 9570 STS, John Deere Horizontina (Edição Sul-americana)
Páginas: 572
Idioma: Português
Formato: PDF pesquisável
O Manual do Operador John Deere 9470 STS e 9570 STS é o documento técnico oficial em PDF, com 572 páginas em Português, para colheitadeira de grãos (sts) John Deere. Manual do operador das colheitadeiras de grãos John Deere 9470 STS e 9570 STS (versão sul-americana, fabricadas em Horizontina). Cobre a operação segura da máquina e todos os seus sistemas: comandos e instrumentos (CommandCenter e console CommandTouch), controle e ajustes da plataforma (altura ativa, Contour-Master, Dial-A-Speed, VisionTrak), alimentador, trilha e separador, sistema de limpeza (peneiras e ventilador), picador e espalhador de palha, tanque graneleiro e tubo descarregador, sistema hidráulico e sistema elétrico. Traz também procedimentos de calibração, códigos de diagnóstico de falhas por controlador, o Harvest Smart, dicas de colheita e regulagens de cultura, além dos intervalos de lubrificação e manutenção, combustíveis/lubrificantes, detecção de problemas e especificações.
Destaques deste material
Manual do Operador OFICIAL em PORTUGUÊS das colheitadeiras brasileiras John Deere 9470 STS e 9570 STS (fabricação Horizontina)
Operação completa do sistema CommandCenter e console CommandTouch: telas de colheita, ajuste automático (ACA), calibrações e configuração de cultura

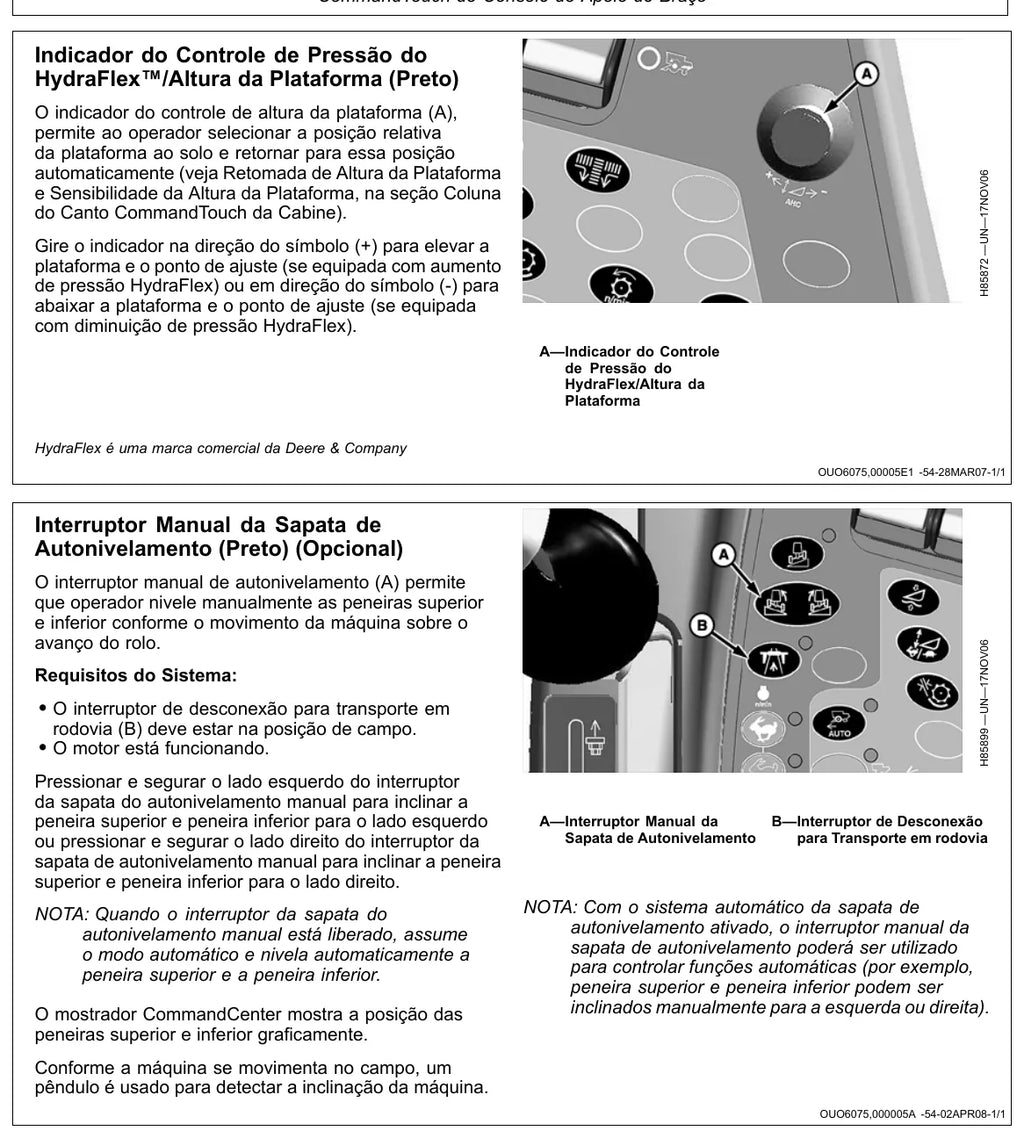

Todos os ajustes de trilha e limpeza: côncavos, peneiras, ventilador, alimentador de velocidade variável e sistema de autonivelamento (sapata)
Sistema Contour-Master, Dial-A-Speed, monitor VisionTrak e controle Harvest Smart de taxa de alimentação (opcional)
Tabela completa de intervalos de lubrificação e manutenção (de 10 h até 4500 h) e seção de detecção e solução de problemas por sistema
Lista detalhada de códigos de diagnóstico de falhas por controlador (ADU, CAB, ECU, LC1/LC2, RCU, SFC, SSU, VCM, sensor de umidade)
Especificações, torques, velocidades de operação, dimensões e números de identificação da máquina e componentes
O que este documento cobre
1. Características e regulamentos de segurança e localização dos avisos de segurança
2. Comandos e instrumentos: visão geral e controles do console do apoio de braço (CommandTouch)
3. Mostrador CommandCenter: telas, páginas de colheita, configuração e Ajuste Automático da Colheitadeira (ACA)
4. Sistema de controle da plataforma: altura ativa, Contour-Master, Dial-A-Speed e monitor VisionTrak
5. Procedimentos de calibração e códigos de erro de calibração
6. Cabine do operador: assento ComfortCommand, cintos, saída de emergência e escada
7. Sistema de aquecimento e ar-condicionado CLIMATRAK
8. Luzes e sinais (estrada, campo, serviço, tanque graneleiro)

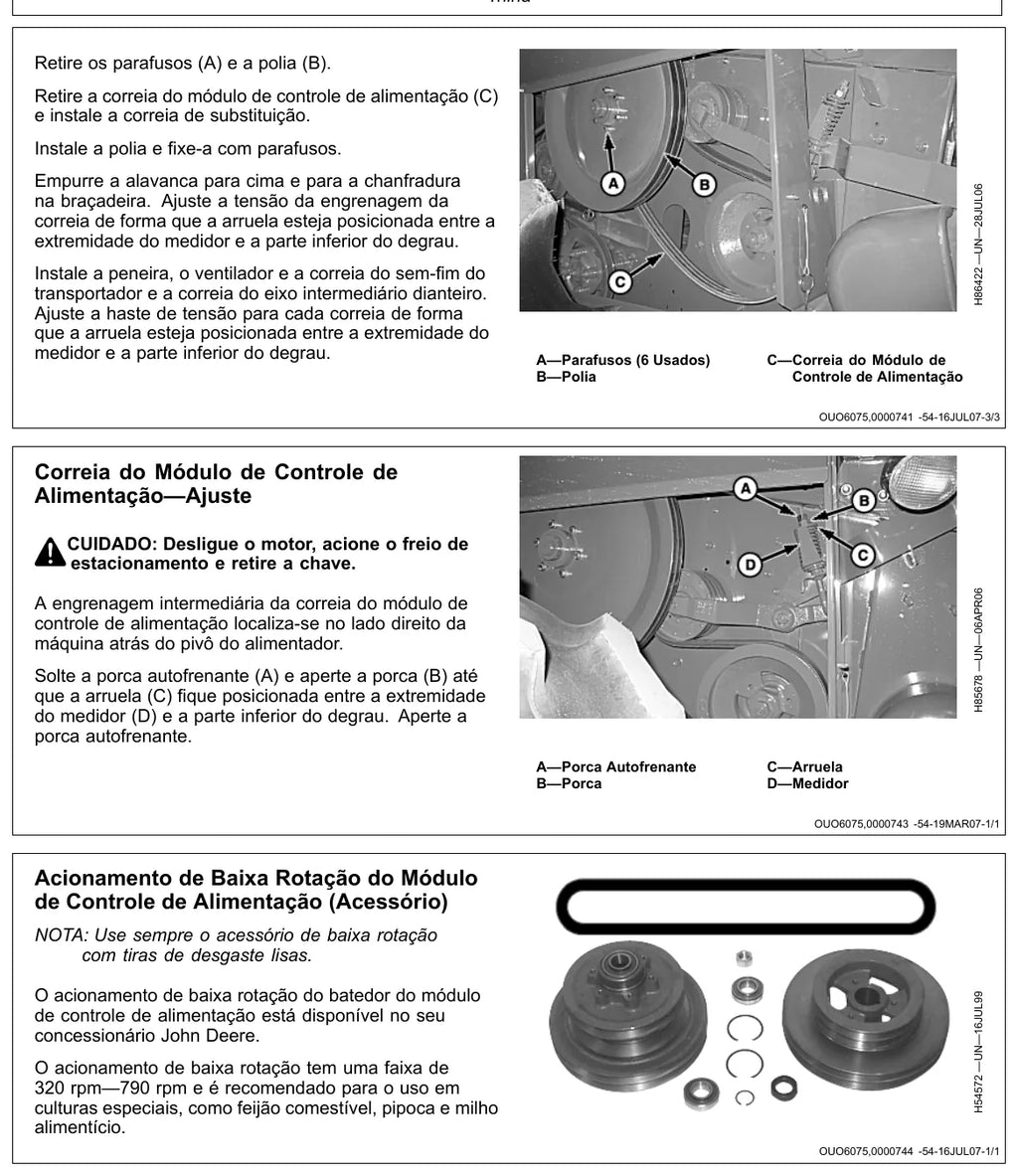

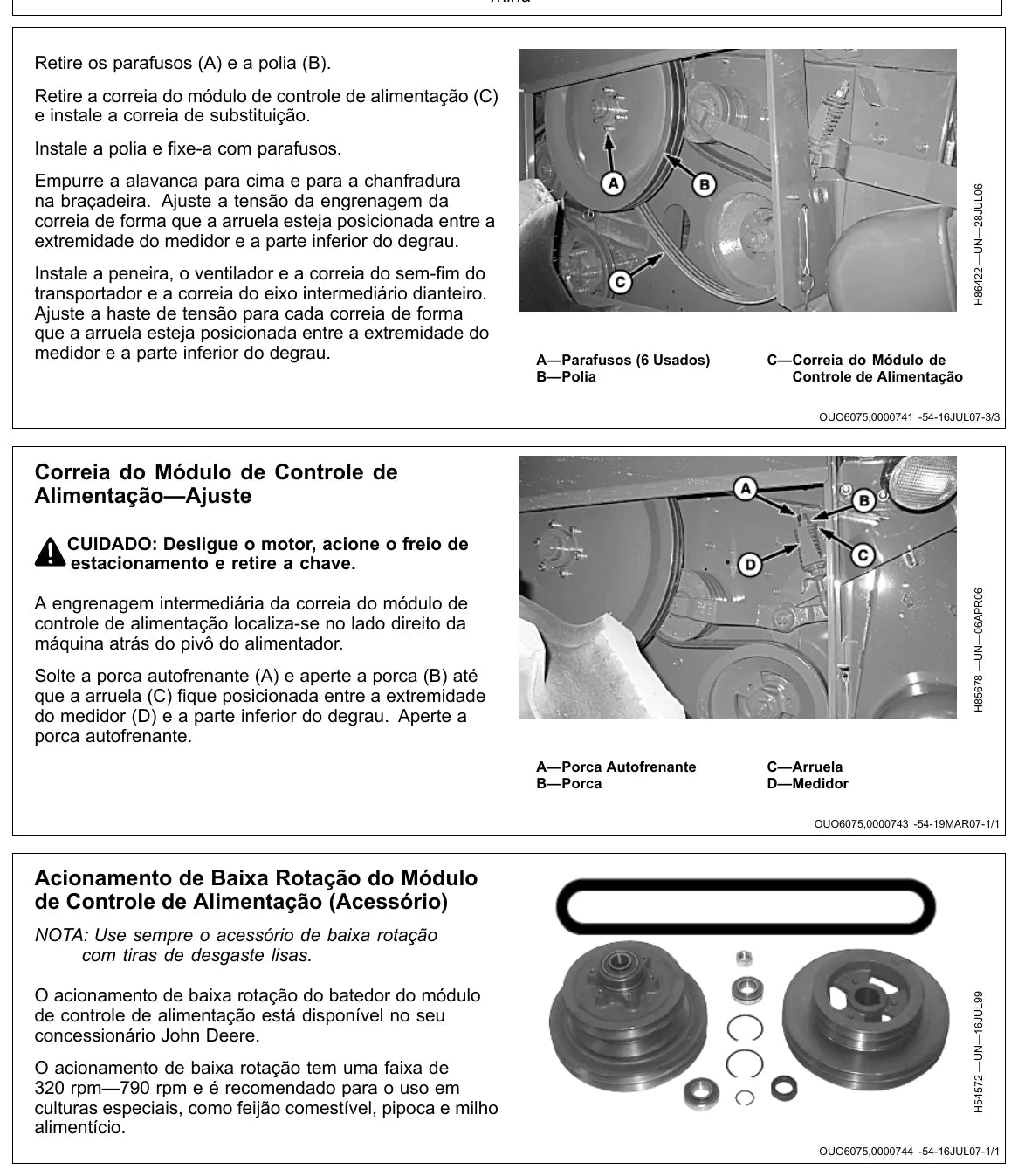

9. Alimentador do cilindro: ajustes de correntes, correias de velocidade variável, embreagem deslizante e fixação da plataforma
10. Trilha e separador: côncavos, peneiras superior/inferior, ventilador de limpeza e elevadores de grãos limpos e retrilha
11. Picador de palha e espalhador: ajustes de facas, lâminas e velocidades
12. Tanque de grãos e sistema de descarga: tampas, sem-fim de carga e tubo descarregador
13. Sistema hidráulico: acumulador, válvula proporcional da plataforma e pórticos de diagnóstico de pressão
14. Códigos de diagnóstico de falhas por unidade (ADU, CAB, ECU, LC1/LC2, RCU, SFC, SSU, VCM, HMM)

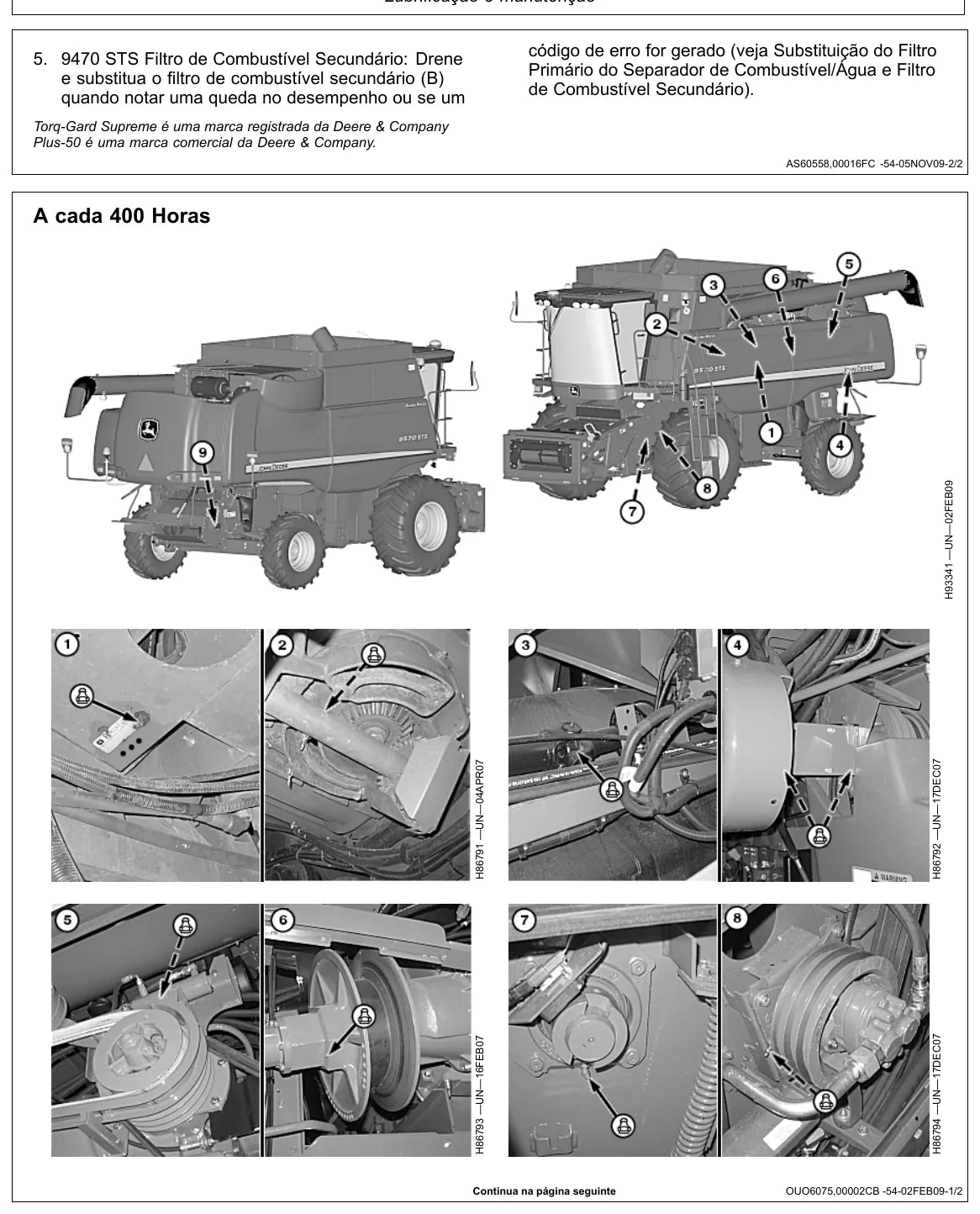

15. Lubrificação e manutenção por intervalos, combustíveis/lubrificantes, detecção de problemas e especificações
Por que vale a pena
Reúne em um único PDF pesquisável as instruções oficiais de operação e manutenção, ajudando a usar a máquina com segurança, no padrão de fábrica, e a prolongar a vida útil do equipamento.
Para quem é
Operadores e proprietários de colheitadeiras John Deere série STS, agricultores, prestadores de serviço de colheita e mecânicos de manutenção agrícola que buscam operação correta, ajustes de cultura e diagnóstico no idioma português.
Perguntas frequentes
O material serve para qual modelo? Cobre especificamente 9470 STS e 9570 STS. Confira o modelo/nº de série da sua máquina antes de comprar.
Em qual idioma está o documento? Português. Os dados técnicos (números de peça, códigos e diagramas) são universais.
Como recebo o material? Envio imediato por e-mail ou WhatsApp após a confirmação do pagamento.
O arquivo é editável ou só leitura? É um PDF pesquisável, ideal para localizar seções, códigos e valores rapidamente.
