O Manual de Oficina smart fortwo cabrio (W450) reúne cinco versões do smart fortwo primeira geração (W450), com até 399 procedimentos de reparo de fábrica, em português, e até 1.414 páginas. Estão cobertos o smart fortwo cabrio pure, pulse e passion, com motor M 160 a gasolina, o cdi, com motor OM 660 a diesel, e o BRABUS. Todos usam câmbio manual de 5 marchas (717.4) e carroceria Cabriolet. O conteúdo inclui motor, turboalimentação, freios, elétrica, capota e acabamento.
Versões disponíveis (5)
- smart fortwo cabrio BRABUS — chassi 450.433 · Cabriolet · 399 procedimentos · 1.414 páginas
- smart fortwo cabrio cdi — chassi 450.400 · motor OM 660 · Cabriolet · 370 procedimentos · 1.327 páginas
- smart fortwo cabrio passion — chassi 450.443 · motor M 160 · Cabriolet · 357 procedimentos · 1.281 páginas
- smart fortwo cabrio pulse — chassi 450.452 · motor M 160 · Cabriolet · 357 procedimentos · 1.281 páginas
- smart fortwo cabrio pure — chassi 450.441 · motor M 160 · Cabriolet · 357 procedimentos · 1.281 páginas
Cada versão do smart fortwo cabrio (W450) tem o manual dela, com o conteúdo do motor e do acabamento correspondentes. O código do chassi identifica a versão: 450.443 corresponde ao smart fortwo cabrio passion, 450.400 ao smart fortwo cabrio cdi e 450.433 ao smart fortwo cabrio BRABUS. Na dúvida, mande o chassi pelo WhatsApp que indicamos a versão certa.
Destaques deste manual
- Chassis 450.433, 450.400, 450.443, 450.452 e 450.441.
- Motores OM 660 a diesel e M 160 a gasolina.
- Câmbio manual de 5 marchas (717.4).
- Até 399 procedimentos de reparo em até 1.414 páginas.
- Até 206 valores de torque especificados.
- Diagrama elétrico com até 32 sistemas.
O que este manual cobre

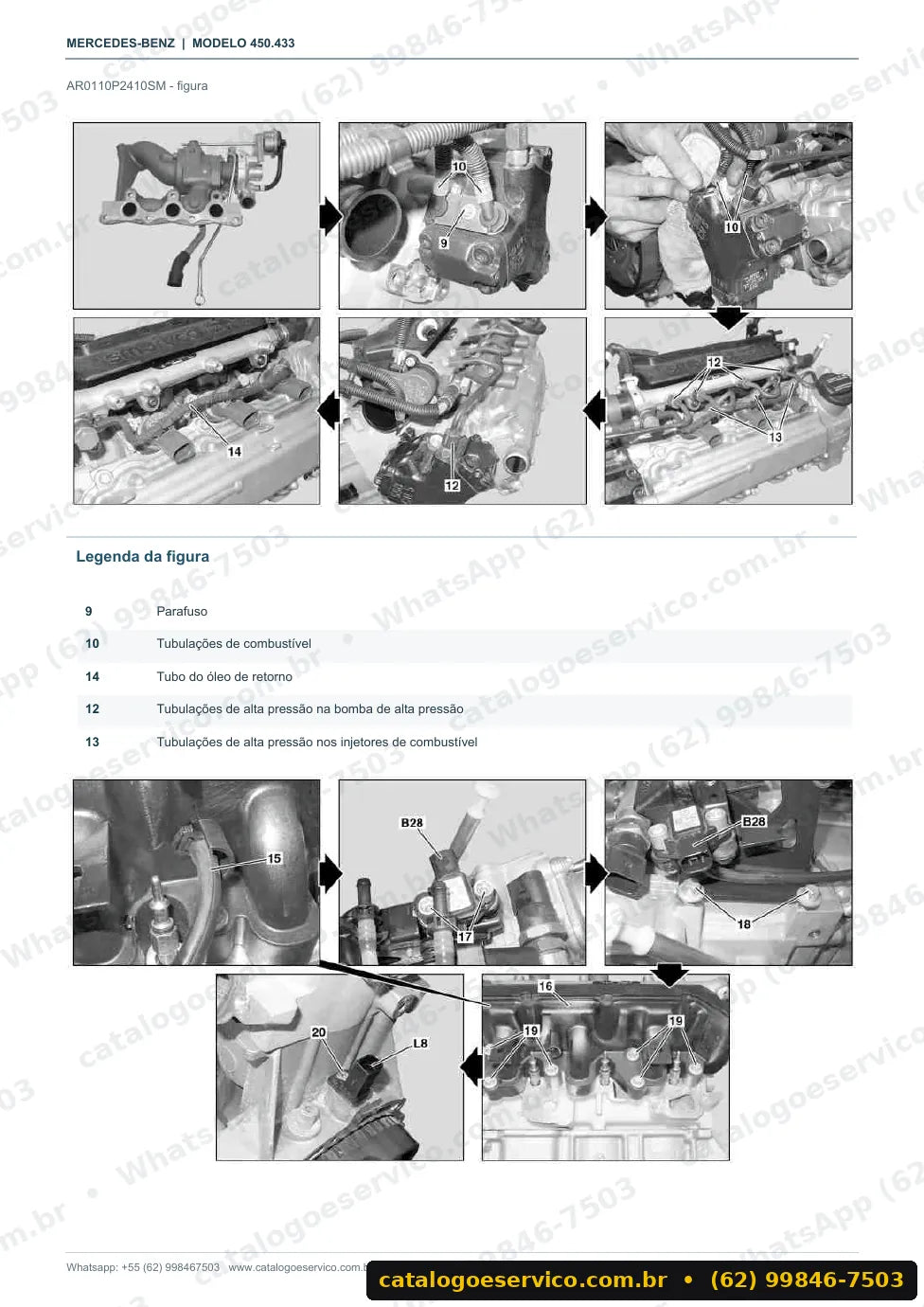

No smart fortwo cabrio o manual descreve a remoção do módulo de acionamento traseiro, o esquema de aperto dos parafusos do cabeçote e a troca do turboalimentador. Também traz a remoção da caixa de mudanças, do conjunto de pedais e do tanque de combustível. Completam a lista o ajuste da cambagem no eixo dianteiro, o balanceamento das rodas, a troca do reservatório do fluido de freio e o ajuste da capota.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 30 — Aceleração, instalação de controle de velocidade
- Grupo 25 — Embreagem
- Grupo 32 — Suspensão
- Grupo 40 — Rodas, alinhamento
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 60 — Carroceria, generalidades
- Grupo 63 — Parede lateral
- Grupo 67 — Vidros e janelas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 83 — Climatização
Exemplos de dados do manual
Exemplos de torque (versão smart fortwo cabrio BRABUS):
- Parafuso do suporte do motor dianteiro no sub-chassi: 58 Nm (BA22.10-P-1004-01M)
- Parafuso da parte inferior do bloco do motor: 21 Nm (BA01.40-P-1005-01M)
Diagrama elétrico do smart fortwo cabrio (W450)
Incluso no manual, o diagrama elétrico do smart fortwo cabrio (W450) cobre até 32 sistemas. Entre eles estão o sistema antibloqueio (ABS), o programa eletrônico de estabilidade (ESP), a parte elétrica da capota, o ar-condicionado e o aquecimento e a ventilação dos bancos. Com ele dá para medir sinais nos conectores, localizar fusíveis e relés e testar a comunicação entre os módulos de comando. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são até 32 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende a oficina especializada em Mercedes e smart que tira o módulo de acionamento traseiro para trabalhar no motor. O dono que cuida do próprio carro encontra a troca do alternador, do motor de partida e do relé da buzina.
Perguntas frequentes
O manual está em português?
Sim. O conteúdo está em português, incluindo até 399 procedimentos de reparo, os valores de torque e o diagrama elétrico.
Como escolho a versão?
Pelo código do chassi do veículo. Por exemplo, 450.443 é o smart fortwo cabrio passion e 450.400 é o smart fortwo cabrio cdi. Na dúvida, mande o chassi pelo WhatsApp.
Vem com esquemas elétricos?
Sim. O diagrama elétrico incluso cobre até 32 sistemas, como o sistema antibloqueio (ABS) e o programa eletrônico de estabilidade (ESP).
Há opção só com a parte elétrica?
Sim. Na escolha da versão existe a opção “Somente diagramas elétricos”, com apenas os esquemas.
O manual ensina a ajustar a capota?
Sim. Há o procedimento de ajuste da capota, e o diagrama elétrico inclui a parte elétrica do teto variável e da capota.
