O Manual de Oficina Mercedes-Benz Sprinter 410 D (chassi 904.463) traz 223 procedimentos de reparo de fábrica em 915 páginas, todos em português. Destinado ao furgão de carga da Sprinter primeira geração (T1N), cobre o motor OM 602, as transmissões de código 711.612 e 722.375, o chassi e uma parte extensa de funilaria na parede lateral direita. É um material direto para quem faz mecânica e lataria no mesmo veículo.
Destaques deste manual
- 223 procedimentos de reparo de fábrica em português.
- 915 páginas para o chassi 904.463.
- Motor OM 602 com bomba injetora de distribuição.
- Transmissões de código 711.612 e 722.375.
- Separação e soldagem do revestimento da parede lateral direita.
- Diagrama elétrico de 32 sistemas incluído.
O que este manual cobre

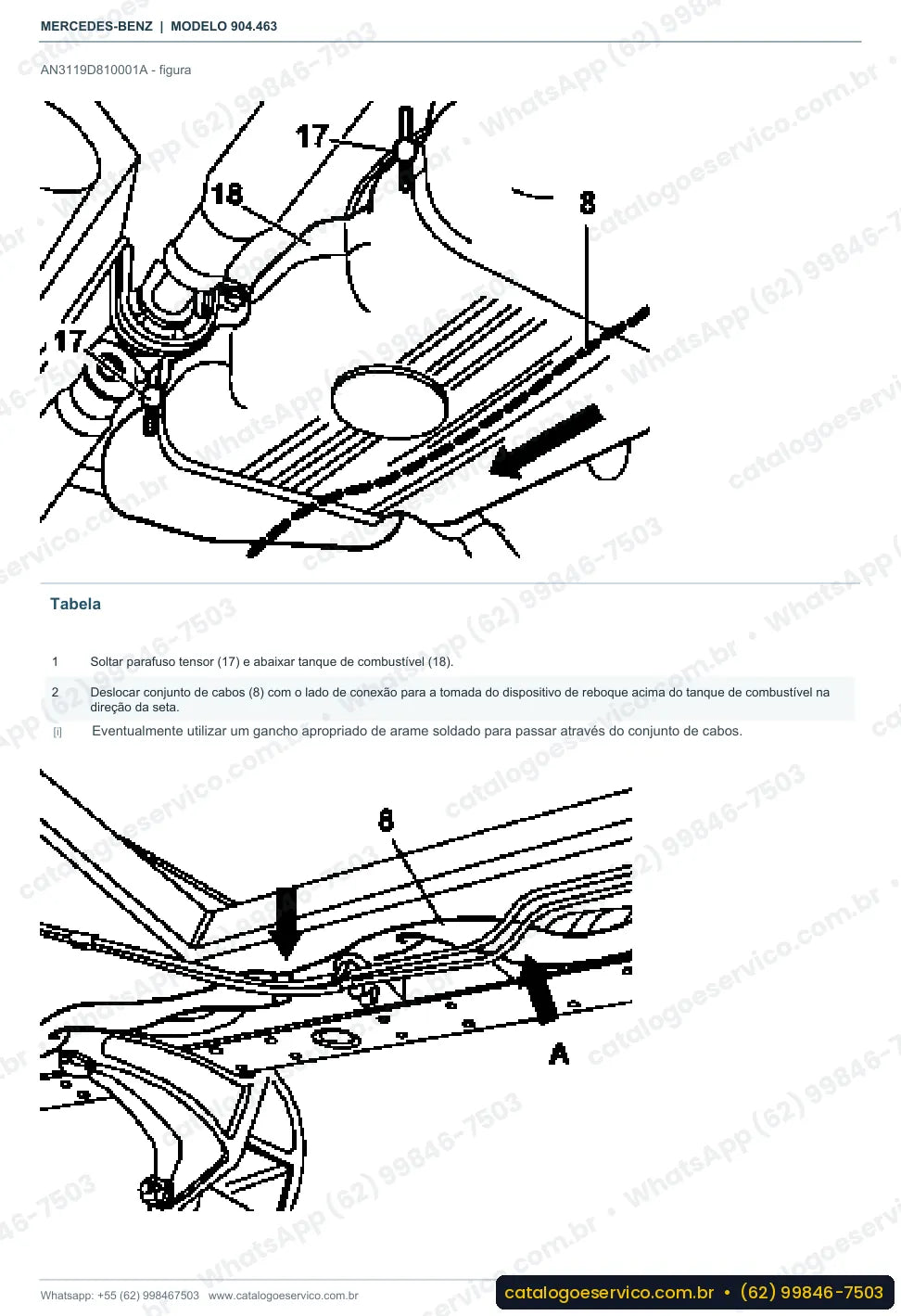

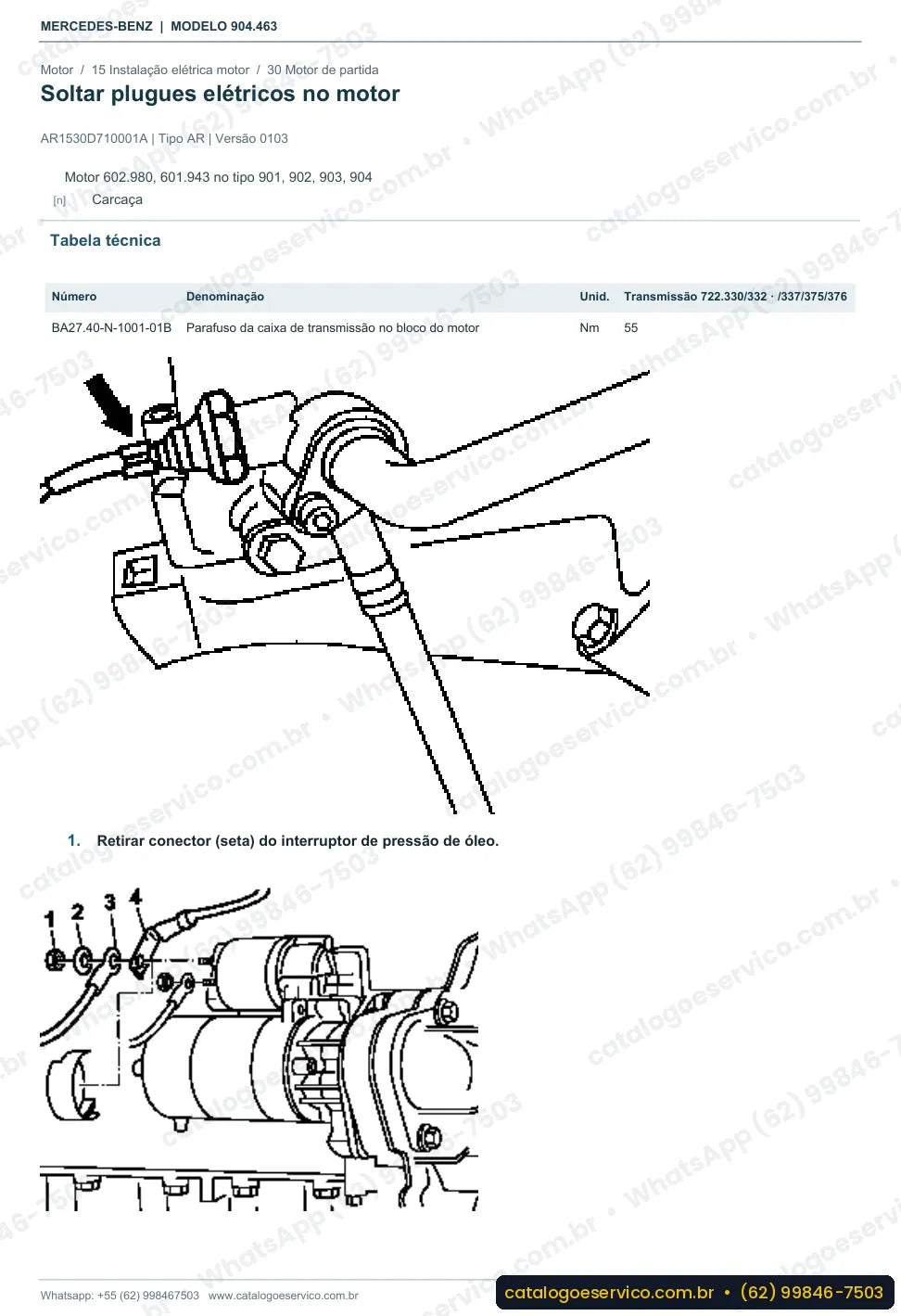

O índice deste manual cobre a separação, a preparação e a soldagem do revestimento de chapa da parede lateral direita, inclusive até o recorte de janela e na parte inferior do painel. No motor, aparecem a desconexão dos cabos elétricos da bomba injetora de distribuição e dos plugues no cabeçote, a desmontagem do acoplamento do ventilador Visco e o giro do motor com o motor de partida.
Grupos do índice:
- Grupo 00 — Veículo completo
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 15 — Instalação elétrica motor
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 22 — Suspensão de agregado
- Grupo 25 — Embreagem
- Grupo 27 — Transmissão automática
- Grupo 29 — Instalação dos pedais
- Grupo 31 — Chassi, operação com reboque
- Grupo 33 — Eixo dianteiro
- Grupo 40 — Rodas, alinhamento
- Grupo 41 — Árvore de transmissão articulada
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 46 — Direção
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 58 — Ferramentas
- Grupo 60 — Carroçaria, generalidades
- Grupo 61 — Estrutura inferior
- Grupo 62 — Estrutura frontal e parede divisória
- Grupo 63 — Parede lateral
- Grupo 64 — Parede traseira e traseira
- Grupo 67 — Vidros e janelas
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 82 — Instalação elétrica, carroçaria
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
- Grupo 94 — Ruídos da carroçaria, isolação acústica
- Grupo 97 — Vedação da carroçaria, proteção anti-corrosiva
Exemplos de dados deste manual
Exemplos de torque:
- Parafuso do arrastador no cubo da roda M12x1,5: 160 Nm (BA33.20-N-1007-01A)
- Tampa do mancal do eixo de comando no cabeçote: 23 Nm (BA05.20-N-1002-01F)
Exemplo de esquema elétrico: Esquema de circuito elétrico das tomadas do habitáculo: fusíveis F115 e F116, relés K52 e K53.
São 120 valores de torque como esses ao longo do manual, cada um com o código de fábrica.

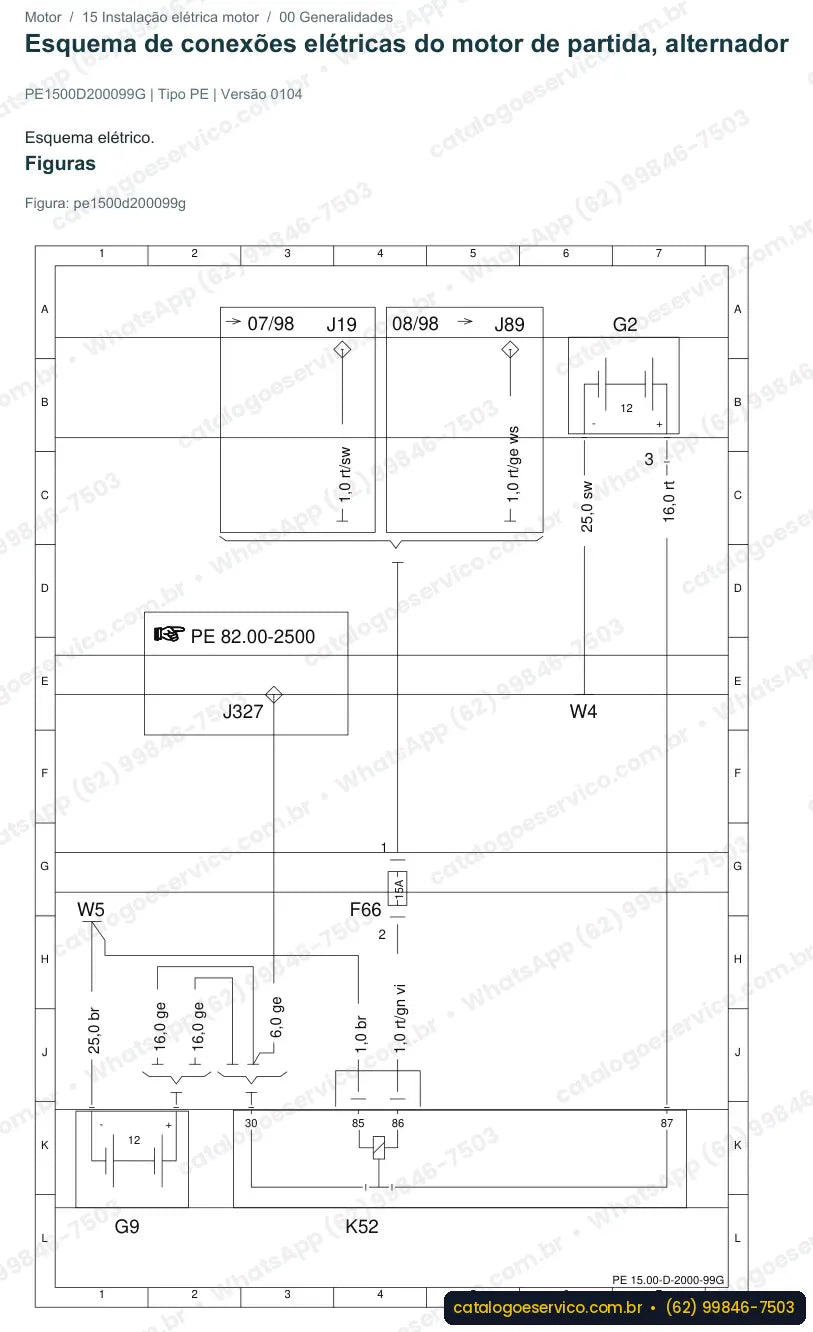

Diagrama elétrico da Sprinter 410 D
Incluído no manual, o diagrama elétrico da Sprinter 410 D apresenta o sistema de injeção diesel de bomba rotativa, a elétrica da transmissão, a elétrica do dispositivo para reboque, a iluminação externa e o ar condicionado. Esses esquemas servem para seguir cada circuito, testar fusíveis e relés com critério e instalar equipamentos como rastreadores sem interferir na elétrica original. Para quem precisa apenas da parte elétrica, existe a opção "Somente diagramas elétricos".
Ao todo, são 32 sistemas com esquema elétrico neste manual.
No dia a dia desta van
A Sprinter 410 D trabalha com carga em entregas e serviços, e batidas laterais em docas e ruas estreitas são comuns. O manual ajuda tanto na recuperação da lateral direita, com corte e solda do revestimento, quanto na manutenção do arrefecimento pelo acoplamento do ventilador Visco, evitando superaquecimento em dias de trânsito lento.
Perguntas frequentes
O manual da Sprinter 410 D é em português?
Sim, os 223 procedimentos de reparo estão todos em português.
Vale para o chassi 904.463?
Sim, foi preparado para a Sprinter 410 D com esse chassi e motor OM 602.
Há diagrama elétrico no volume?
Sim, o diagrama elétrico está no manual e cobre 32 sistemas, como ABS, tacógrafo, travamento central e ar-condicionado.
Tem procedimentos de funilaria?
Tem, com separação, preparação e soldagem do revestimento de chapa da parede lateral direita.
