O Manual de Oficina Mercedes-Benz SLR McLaren (C199) reúne as duas versões do esportivo da linha SLR McLaren (C199/R199): SLR McLaren e SLR McLaren Road, ambas com motor M 155 e câmbio automático de 5 marchas 5G-TRONIC (722.6). Cada versão vem com o seu manual de oficina, em português, com até 152 procedimentos de reparo e até 537 páginas. O material traz até 131 valores de torque e o diagrama elétrico, com foco em carroceria, vidros e capota.
Versões disponíveis (2)
- SLR McLaren — chassi 199.376 · motor M 155 · Coupé · 152 procedimentos · 537 páginas
- SLR McLaren Road — chassi 199.476 · motor M 155 · Coupé · 132 procedimentos · 511 páginas
Confira no documento se o carro é o SLR McLaren ou o SLR McLaren Road. O chassi resolve de vez: 199.376 corresponde ao SLR McLaren e 199.476 ao SLR McLaren Road. Escolha a versão com o mesmo código e, se restar dúvida, chame no WhatsApp.
Destaques deste manual
- Duas versões: SLR McLaren (199.376) e SLR McLaren Road (199.476).
- Motor M 155 a gasolina.
- Câmbio automático 5G-TRONIC (722.6).
- De 132 a 152 procedimentos de reparo.
- Entre 511 e 537 páginas, com até 131 valores de torque.
- Diagrama elétrico com 38 sistemas.
O que este manual cobre

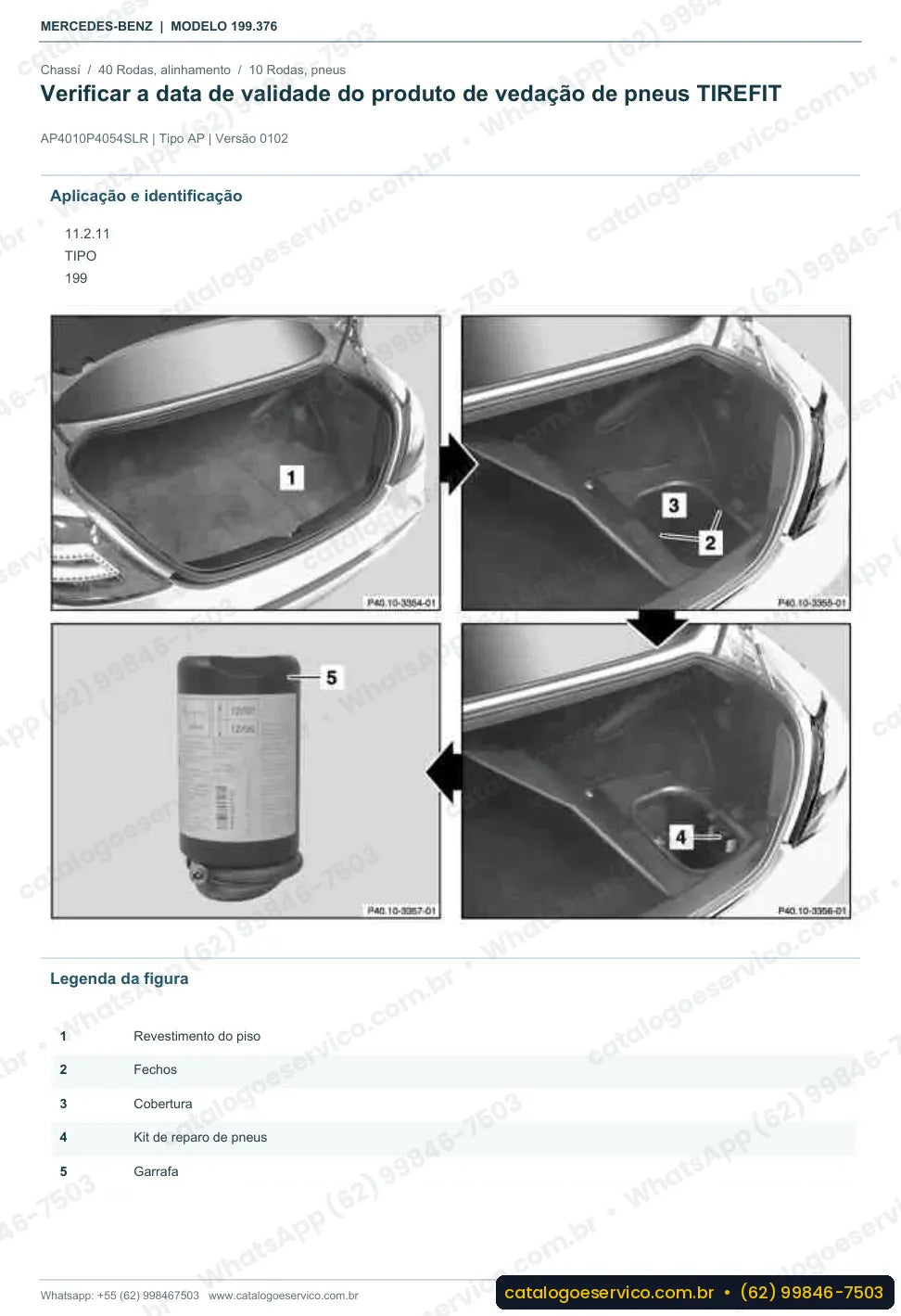

O manual mostra como alinhar e colar o vidro traseiro, instalar o vidro lateral e preparar as aberturas para o envidraçamento. Na estrutura, cobre os reforços da extremidade traseira, do assoalho do porta-malas e da longarina. Para a capota, explica a unidade de fechamento, o cilindro hidráulico do fecho, a vedação junto ao vidro da porta e o apoio na coluna B. Também traz o balanceamento das rodas e a retirada do vedante TIREFIT do pneu.
Principais grupos do manual:
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 15 — Instalação elétrica motor
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 35 — Eixo traseiro
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 60 — Carroceria, generalidades
- Grupo 63 — Parede lateral
- Grupo 64 — Parede traseira e traseira
- Grupo 67 — Vidros e janelas
- Grupo 68 — Acabamento interno
- Grupo 82 — Instalação elétrica, carroceria
Exemplos de dados do manual
Exemplos de torque:

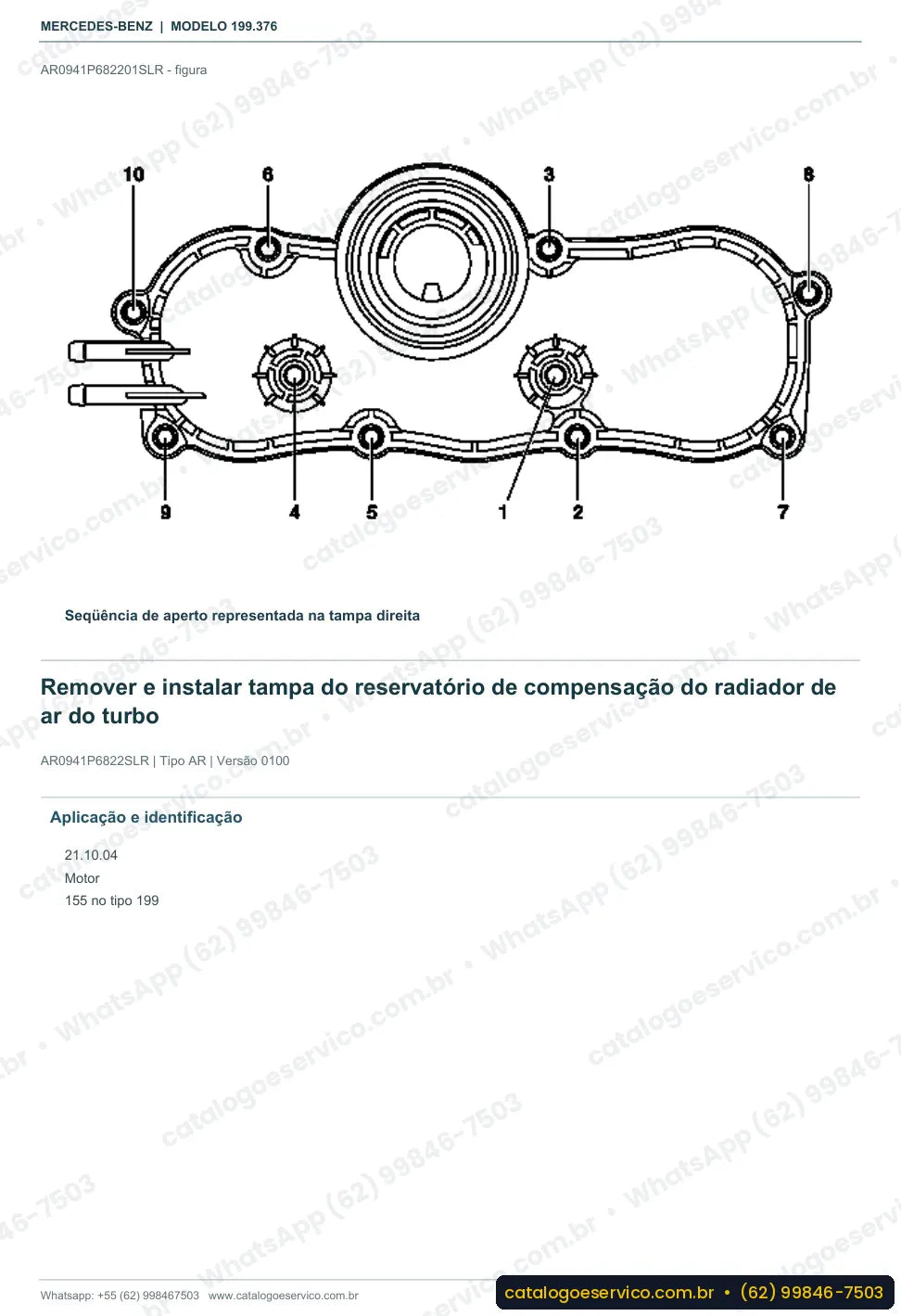

- Porca capa da tubulação de freio na unidade hidráulica do sistema de tração M10B1: 18 Nm (BA42.45-P-1008-01B)
- Bujão roscado no bloco do motor: 25 Nm (BA18.40-P-1003-01N)

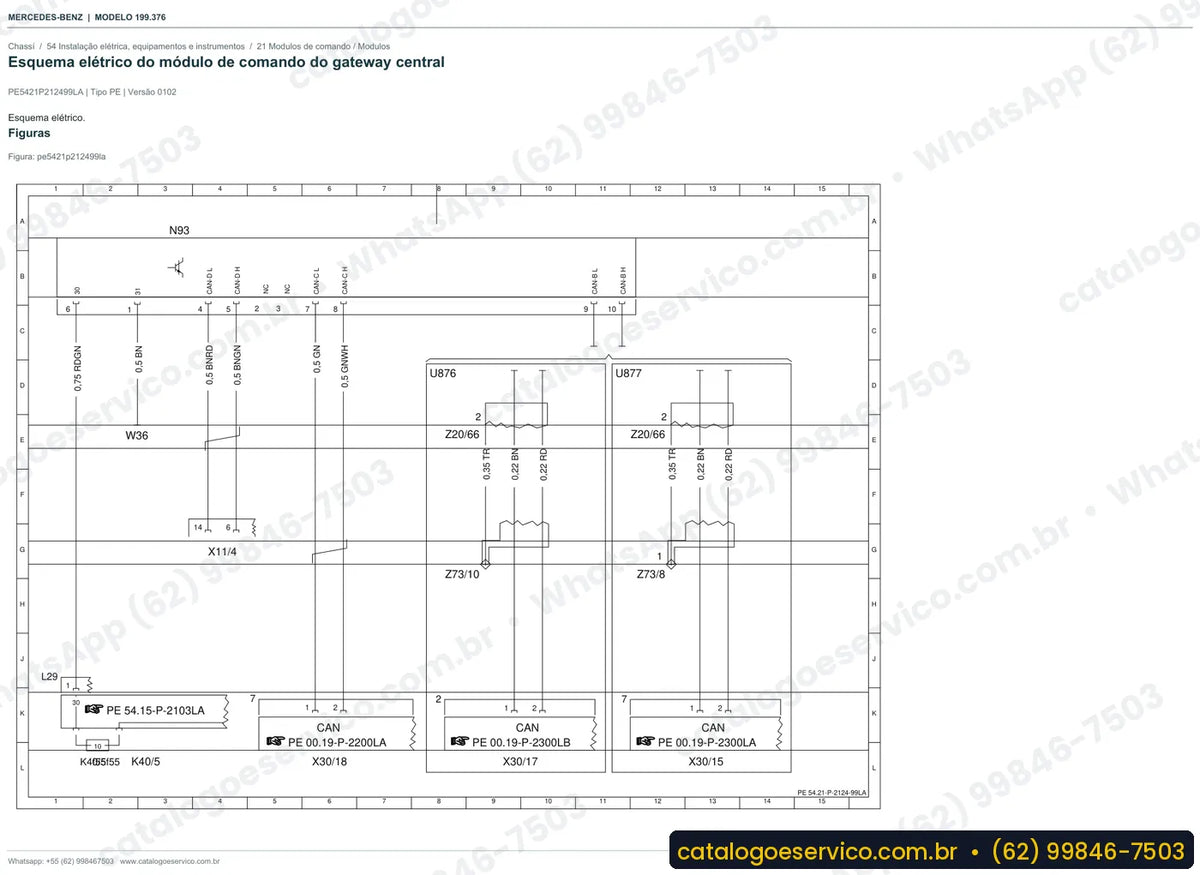

Exemplo de esquema elétrico: Esquema de blocos iluminação externa: módulos A1 e A7, relé K40, com ligação na rede CAN.
Diagrama elétrico do SLR McLaren (C199)
O diagrama elétrico do SLR McLaren (C199) vem dentro do manual de cada versão e cobre 38 sistemas. Entre eles estão a injeção de gasolina e ignição ME, a elétrica da transmissão, o controle de pressão dos pneus, o ESP, a regulagem da coluna de direção e o computador de navegação. Em um carro raro, poder seguir cada circuito no esquema evita desmontagens desnecessárias e protege peças difíceis de repor. Quem quiser apenas a parte elétrica pode escolher a opção Somente diagramas elétricos.
Ao todo, são 37 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Pensado para a oficina independente especializada em Mercedes que recebe superesportivos, para o restaurador de clássicos e para o colecionador que acompanha a manutenção do próprio SLR. A troca de vidros colados, o ajuste da capota e o balanceamento das rodas seguem a sequência de fábrica.
Perguntas frequentes
Em que idioma está?
Em português, nas duas versões.
Qual versão serve para o chassi 199.476?
O chassi 199.476 é o SLR McLaren Road, com motor M 155. Para o 199.376, escolha a versão SLR McLaren.
Tem esquemas elétricos?
Sim. O diagrama elétrico, com 38 sistemas, vem incluído no manual de cada versão.
Posso comprar apenas os diagramas?
Sim, pela opção Somente diagramas elétricos em Conteúdo.
