O Manual de Oficina Mercedes-Benz SL 63 AMG (R230) (chassi 230.470) traz 130 procedimentos de reparo de fábrica, em português, ao longo de 863 páginas. O Roadster é coberto com motor M 156 a gasolina e câmbio automático 7G-TRONIC (722.9). Com 124 valores de torque, cobre motor, transmissão, Active Body Control, eixos, freios, bateria e vidros.
Destaques deste manual
- Chassi 230.470, carroceria Roadster.
- Motor M 156 a gasolina.
- Câmbio automático 7G-TRONIC (722.9).
- 130 procedimentos de reparo em 863 páginas.
- 124 valores de torque de fábrica.
- Diagrama elétrico com 7 sistemas.
O que este manual cobre

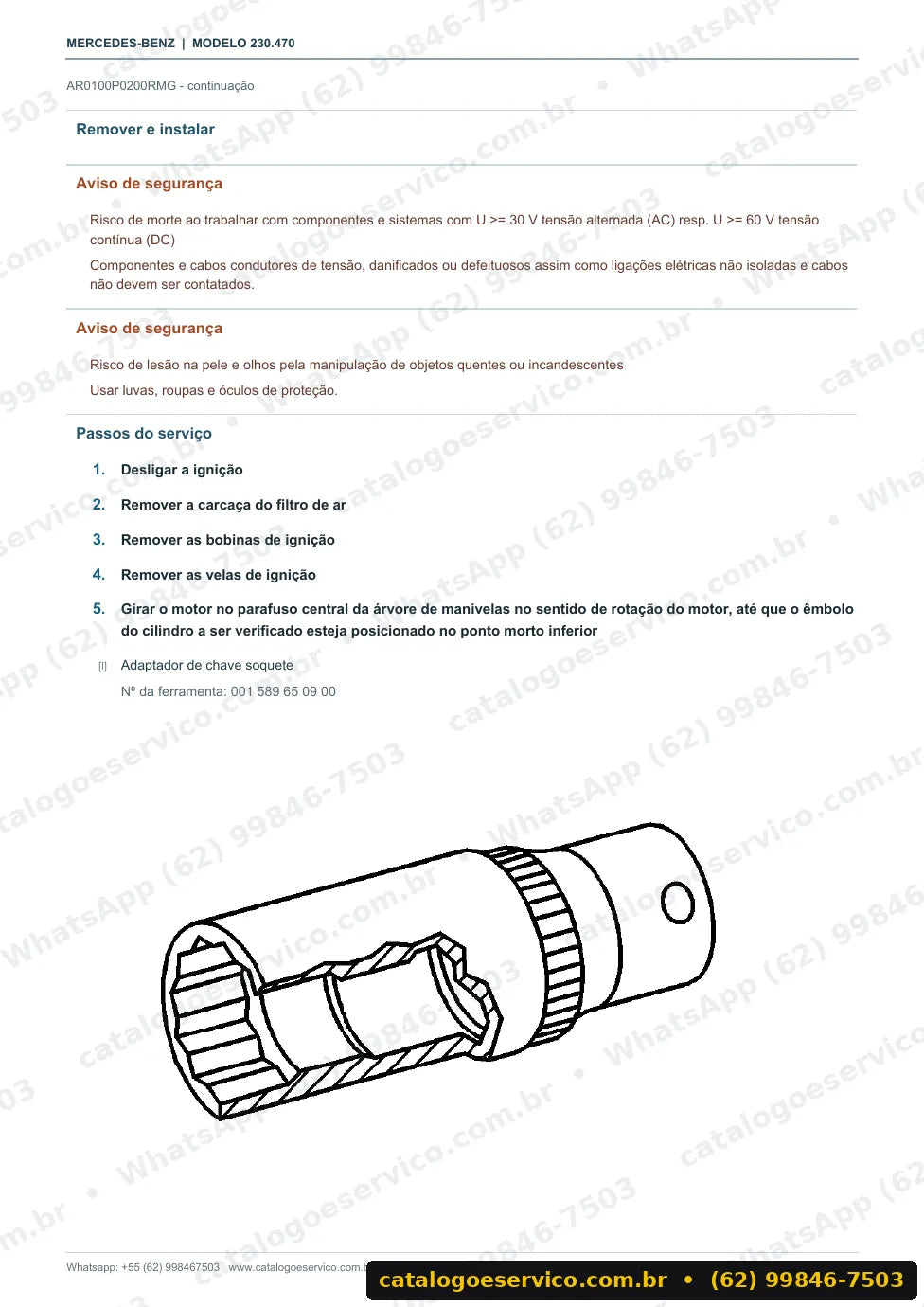

Para o SL 63 AMG o manual mostra a verificação da pressão final de compressão, a remoção do cabeçote e a troca das velas e das bobinas de ignição. Descreve a remoção da transmissão automática e dos acumuladores de pressão dos eixos dianteiro e traseiro do Active Body Control, com o abastecimento e a sangria do sistema. Também traz o ajuste de cambagem no eixo dianteiro, a troca do semieixo traseiro e a substituição do para-brisa traseiro do teto variável.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 32 — Suspensão
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 67 — Vidros e janelas
- Grupo 72 — Portas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados do manual
Exemplos de torque:
- Cabeçote do motor na carcaça de distribuição da caixa externa de correntes: 20 Nm (BA01.30-P-1008-01U)
- Parafuso da chapa de proteção térmica na carcaça da caixa de mudanças: 9 Nm (BA27.40-P-1014-01A)
Diagrama elétrico do SL 63 AMG (R230)
Incluso no manual, o diagrama elétrico do SL 63 AMG (R230) cobre 7 sistemas. Entre eles estão o sistema de injeção de gasolina e ignição ME, a elétrica da caixa de mudanças, os chicotes, os módulos de comando e o Tempomat com DISTRONIC. Com os esquemas é possível medir sinais, seguir circuitos pelo chicote e testar a comunicação entre módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são 7 sistemas com esquema elétrico neste manual.
Na oficina
Atende a oficina especializada em Mercedes que cuida do Active Body Control e do alinhamento completo do roadster. O mecânico autônomo e o dono que cuida do próprio carro encontram o teste da condição da bateria e a troca das pastilhas de freio.
Perguntas frequentes
O manual está em português?
Sim. Todos os procedimentos, valores de aperto e diagramas estão em português do Brasil.
Vem com esquemas elétricos?
Sim. O diagrama elétrico do SL 63 AMG (R230) está incluso no manual, organizado por sistema.
Há opção só com a parte elétrica?
Sim. Escolha a opção “Somente diagramas elétricos” para receber apenas os esquemas.
O manual traz a troca do vidro traseiro do teto?
Sim. Há a remoção e instalação do para-brisa traseiro do teto variável, além da troca do vidro lateral traseiro.
