O Manual de Oficina Mercedes-Benz S 560 (C217) reúne três versões da Classe S Coupé e Cabriolet (C217), com até 394 procedimentos de reparo de fábrica, em português, e até 2.356 páginas. Estão cobertos o S 560 Cabriolet, o S 560 Coupé e o S 560 4MATIC Coupé, todos com motor M 176 a gasolina e câmbio automático 9G-TRONIC (725.0). O manual trata do motor, da transmissão, da caixa de transferência, da parte elétrica e da estrutura da carroceria.
Versões disponíveis (3)
- S 560 Cabriolet — chassi 217.483 · motor M 176 · Cabriolet · 394 procedimentos · 2.356 páginas
- S 560 4MATIC Coupé — chassi 217.386 · motor M 176 · Coupé · 369 procedimentos · 2.288 páginas
- S 560 Coupé — chassi 217.383 · motor M 176 · Coupé · 369 procedimentos · 2.288 páginas
Os manuais são separados por versão, porque o conteúdo muda de uma para outra. Quem define a versão é o código do chassi: 217.483 corresponde ao S 560 Cabriolet, 217.386 ao S 560 4MATIC Coupé e 217.383 ao S 560 Coupé. Se ainda restar dúvida, fale pelo WhatsApp informando o chassi.
Destaques deste manual
- Chassis 217.483, 217.386 e 217.383.
- Motor M 176 a gasolina.
- Câmbio automático 9G-TRONIC (725.0).
- Até 394 procedimentos de reparo em até 2.356 páginas.
- Até 232 valores de torque especificados.
- Diagrama elétrico com até 77 sistemas.
O que este manual cobre
Entre os procedimentos do S 560 estão a remoção do motor com o suporte do eixo dianteiro, a regulagem da posição básica das árvores de comando de válvulas e a troca da corrente da bomba de óleo. O manual também traz a remoção do turbocompressor, da sonda Lambda direita antes do catalisador e do termostato do líquido de arrefecimento. Na transmissão e no chassi, mostra a remoção da caixa de transferência e da árvore de transmissão do eixo dianteiro e, na carroceria, a instalação do para-lama traseiro.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 30 — Aceleração, instalação de controle de velocidade
- Grupo 27 — Transmissão automática
- Grupo 33 — Eixo dianteiro
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 63 — Parede lateral
- Grupo 67 — Vidros e janelas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 83 — Climatização
- Grupo 97 — Vedação da carroceria, proteção anticorrosiva
Exemplos de dados do manual
Exemplos de torque (versão S 560 Cabriolet):
- Bujão de escoamento plástico na parte inferior do cárter de óleo: 4 Nm (BA01.45-P-1007-01Y)
- Parafuso do bocal de enchimento na tampa do cabeçote: 9 Nm (BA01.20-P-1006-01J)

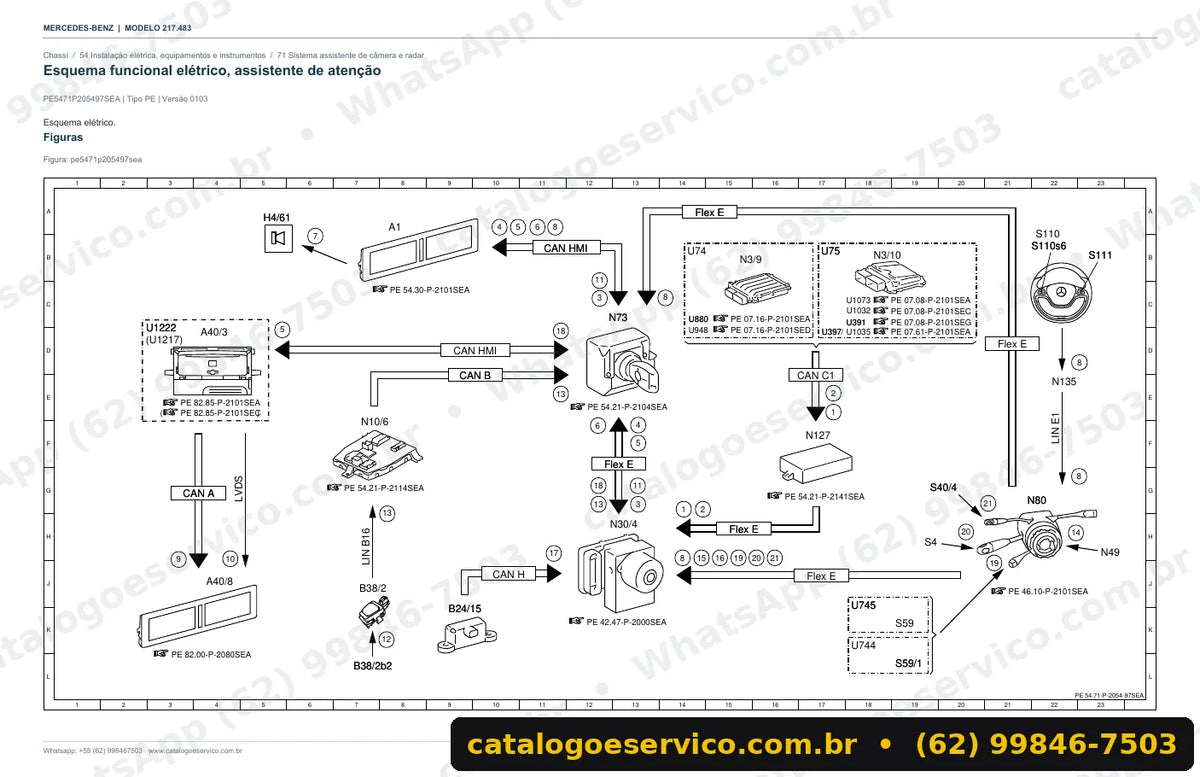

Diagrama elétrico do S 560 (C217)
Incluso no manual, o diagrama elétrico do S 560 (C217) cobre até 77 sistemas. Entre eles estão a suspensão pneumática, o Active Body Control (ABC), o teto variável com a capota, o Keyless-Go e os sistemas de navegação e comunicação. É a referência para seguir chicotes, conferir alimentação e massa, localizar fusíveis e relés e testar a comunicação entre módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são até 77 sistemas com esquema elétrico no manual de cada versão.
Na oficina
É a referência para a oficina especializada em Mercedes que faz motor no S 560, com a remoção do conjunto junto ao suporte do eixo dianteiro. Para a funilaria, há a preparação da coluna A completa e a substituição da parte central traseira inferior. O dono que cuida do próprio carro tem o teste da bateria.
Perguntas frequentes
O manual está em português?
Sim. O conteúdo está em português, incluindo até 394 procedimentos de reparo, os valores de torque e o diagrama elétrico.
Como escolho a versão?
Pelo código do chassi do veículo. Por exemplo, 217.483 é o S 560 Cabriolet e 217.386 é o S 560 4MATIC Coupé. Na dúvida, mande o chassi pelo WhatsApp.
Vem com esquemas elétricos?
Sim. O diagrama elétrico incluso cobre até 77 sistemas, como a suspensão pneumática e o Active Body Control (ABC).
Há opção só com a parte elétrica?
Sim. Na escolha da versão existe a opção “Somente diagramas elétricos”, com apenas os esquemas.
Explica a remoção da caixa de transferência?
Sim. O manual descreve a remoção e a instalação da caixa de transferência e da árvore de transmissão do eixo dianteiro.
