O Manual de Oficina Mercedes-Benz OH 1519 (chassi 368.006) traz 190 procedimentos de reparo de fábrica, em português, ao longo de 1.166 páginas. O chassi de ônibus é coberto com motor OM 924 LA e os câmbios 766.487, 766.488, 766.584 e 766.586. Acompanha o diagrama elétrico com 28 sistemas.
Destaques deste manual
- Chassi 368.006 (OH 1519).
- Motor OM 924 LA.
- Câmbios 766.487, 766.488, 766.584 e 766.586.
- 190 procedimentos de reparo em 1.166 páginas.
- Diagrama elétrico com 28 sistemas.
O que este manual cobre

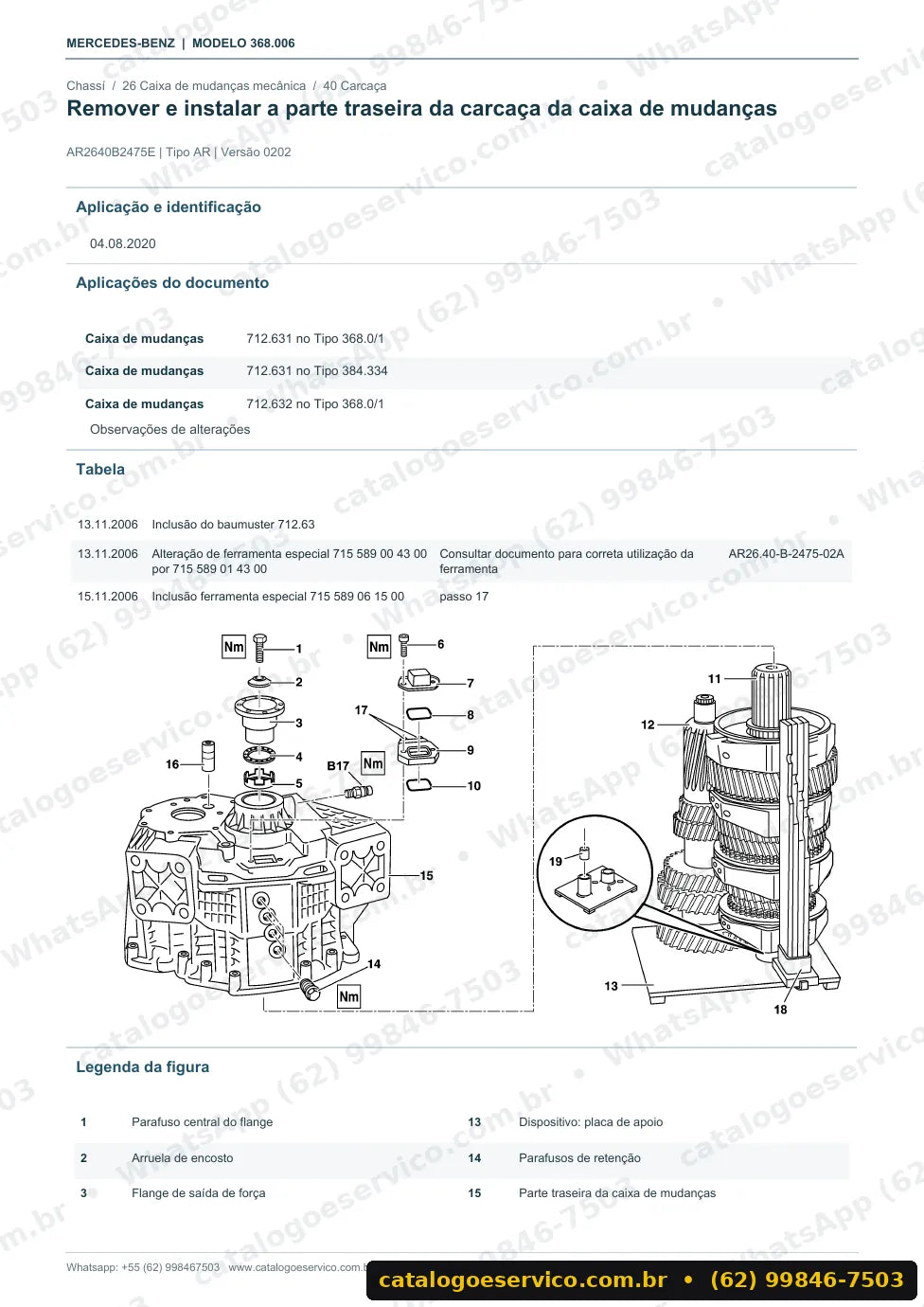

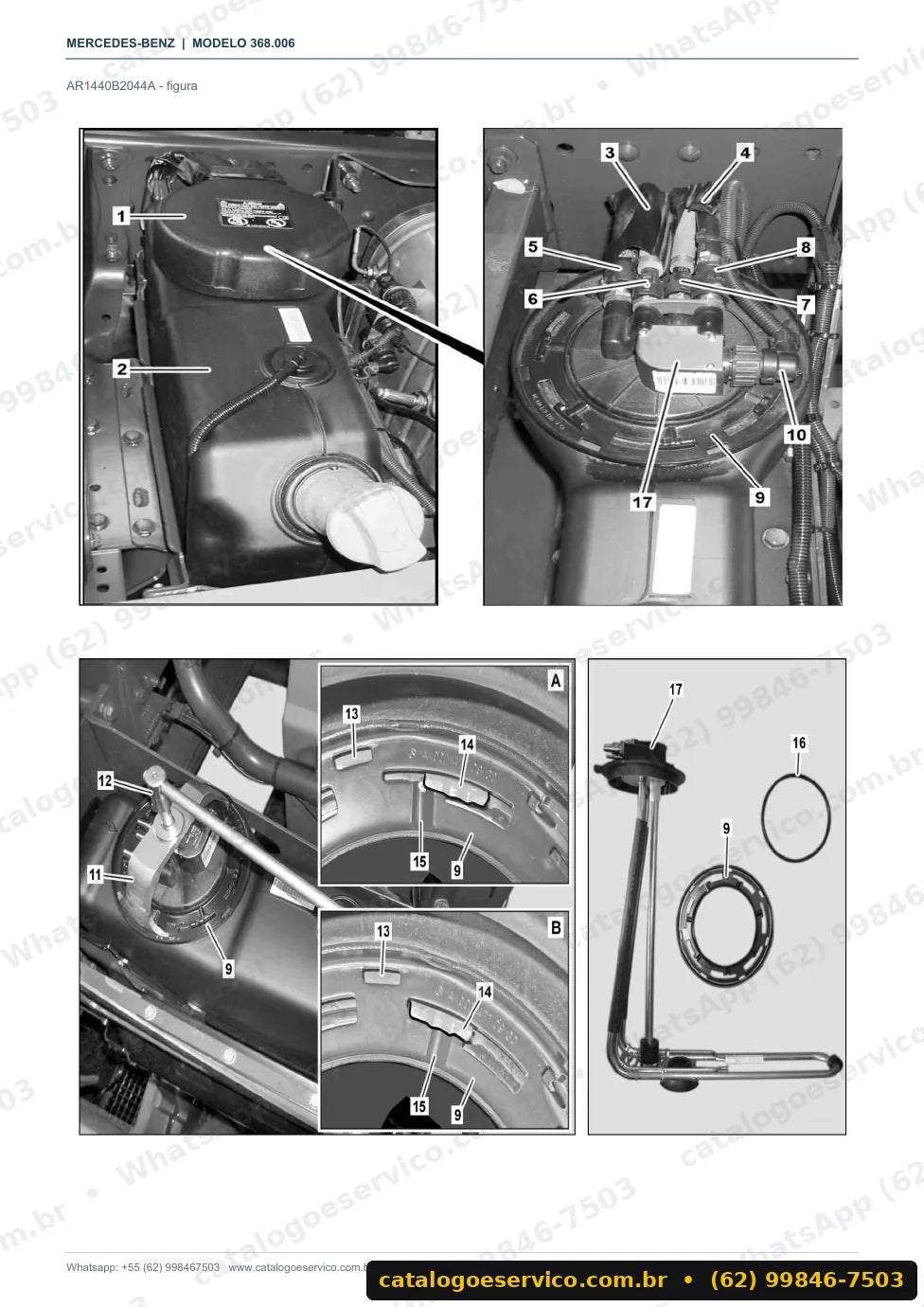

No OH 1519 o manual explica a verificação da planicidade do bloco, a usinagem e o brunimento dos cilindros e a instalação de nova bucha da biela. Mostra a troca da unidade dosadora de AdBlue e do sensor de temperatura antes do catalisador SCR. Na transmissão e na suspensão, traz a troca da engrenagem da 3ª marcha, a verificação do anel sincronizador, a troca do fole da suspensão e do braço diagonal do eixo traseiro.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 07 — Preparação da mistura
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 15 — Instalação elétrica motor
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 29 — Instalação dos pedais
- Grupo 33 — Eixo dianteiro
- Grupo 35 — Eixo traseiro
- Grupo 41 — Árvore de transmissão articulada
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
Diagrama elétrico do OH 1519

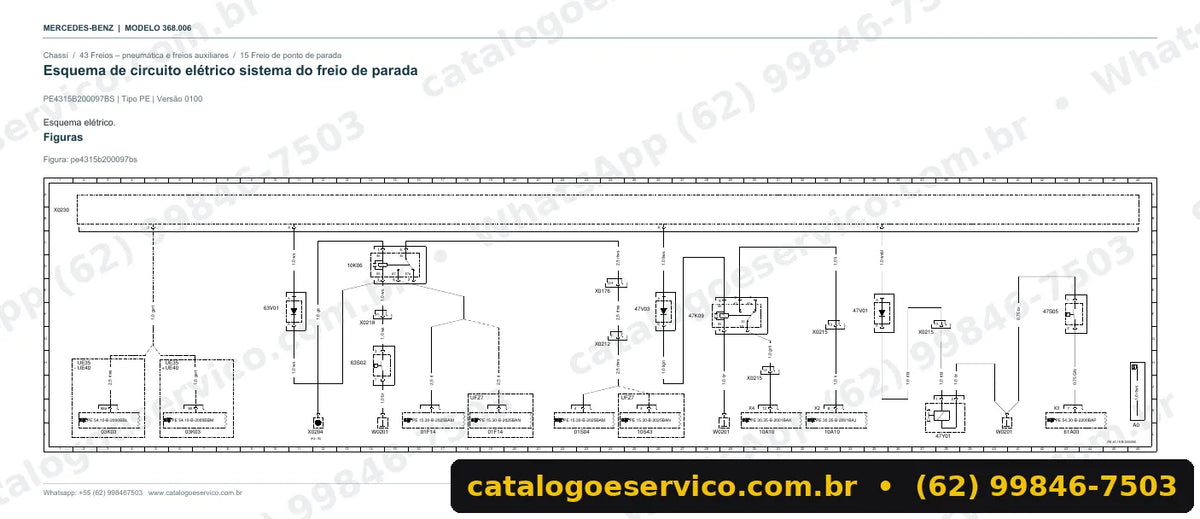

Incluso no manual, o diagrama elétrico do OH 1519 cobre 28 sistemas. Constam a injeção diesel (PLD) com controle do motor (MR), o pós-tratamento com AdBlue, a regulagem de nível, o freio de ponto de parada, o retardador hidráulico e a tomada para diagnose. Ajuda a medir sinais, localizar fusíveis e relés e testar a comunicação entre módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são 28 sistemas com esquema elétrico neste manual.
Na oficina
Pensado para a garagem de empresa de ônibus urbano e para o mecânico de frota que lida com suspensão a ar e diferencial. A oficina diesel encontra a regulagem da folga dos flancos dos dentes no conjunto diferencial.
Perguntas frequentes
O manual está em português?
Sim. Todos os procedimentos estão em português, com sequências de trabalho, verificações e apertos indicados pela fábrica.
Vem com esquemas elétricos?
Sim. O diagrama elétrico está incluso e cobre 28 sistemas.
Há opção só com a parte elétrica?
Sim. Há a variante “Somente diagramas elétricos”, para quem precisa apenas dos esquemas.
O manual cobre a suspensão a ar?
Sim. Há a troca do fole da suspensão, do amortecedor traseiro e da manga do eixo.
