O Manual de Oficina Mercedes-Benz O 500 U 1725 (chassi 382.189) é a referência de oficina para este chassi de ônibus urbano de piso baixo com motor traseiro, e também atende o ônibus O 500 U 1726. O volume tem 2.945 páginas em português e 454 procedimentos de reparo de fábrica, indo do bloco do motor ao pós-tratamento com ARLA 32, passando pela pinça de freio, pelo motor de partida e pela atualização de software de módulos de comando.
Destaques deste manual
- 454 procedimentos de reparo de fábrica.
- 2.945 páginas em português.
- Também atende o ônibus O 500 U 1726.
- Verificação da concentração do ARLA 32 com refratômetro.
- Medição da folga radial do mancal da árvore de manivelas.
- Atualização de software de módulo de comando por mídia.
- Esquemas elétricos incluídos, inclusive do freio de ponto de parada.
O que este manual cobre

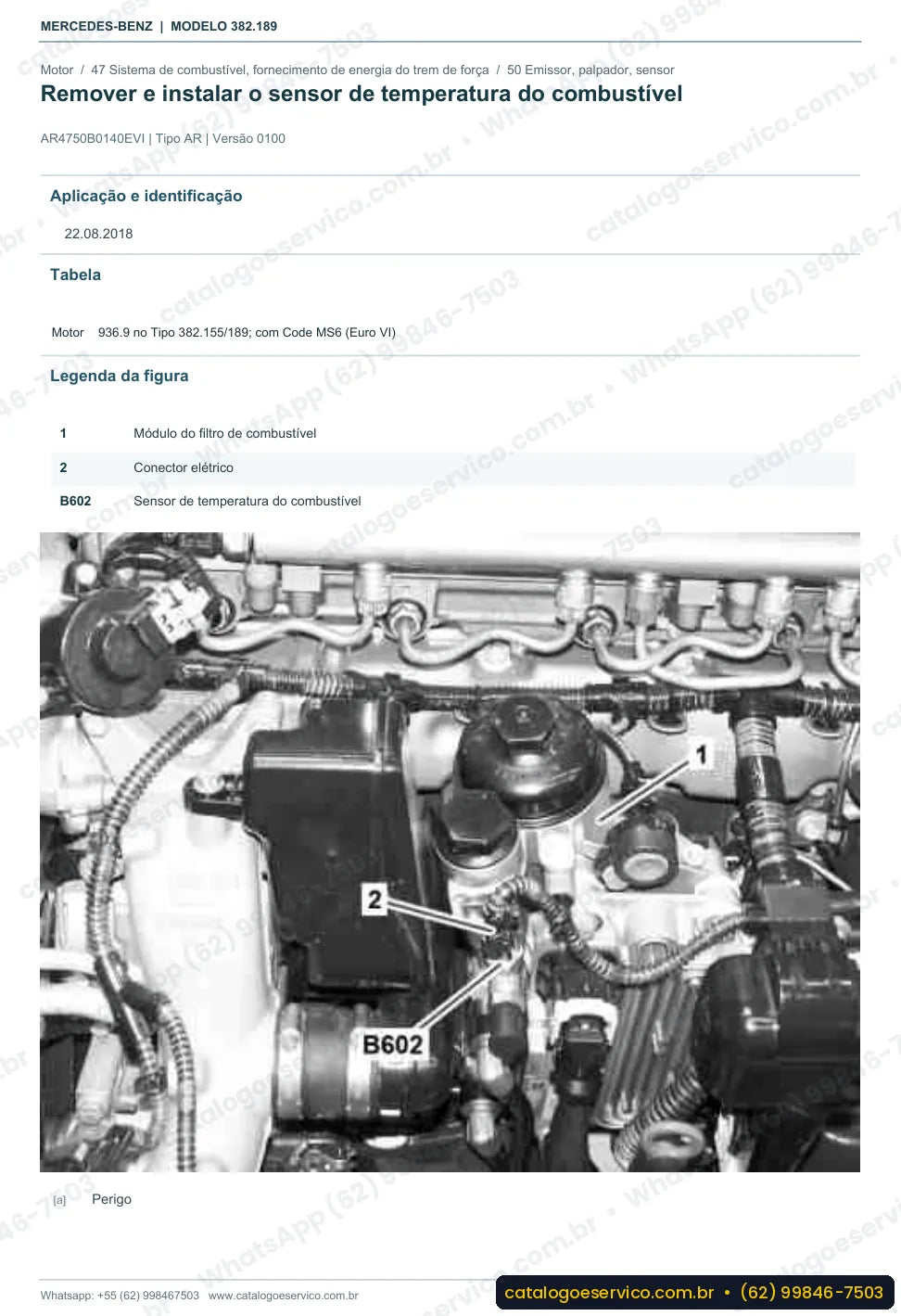

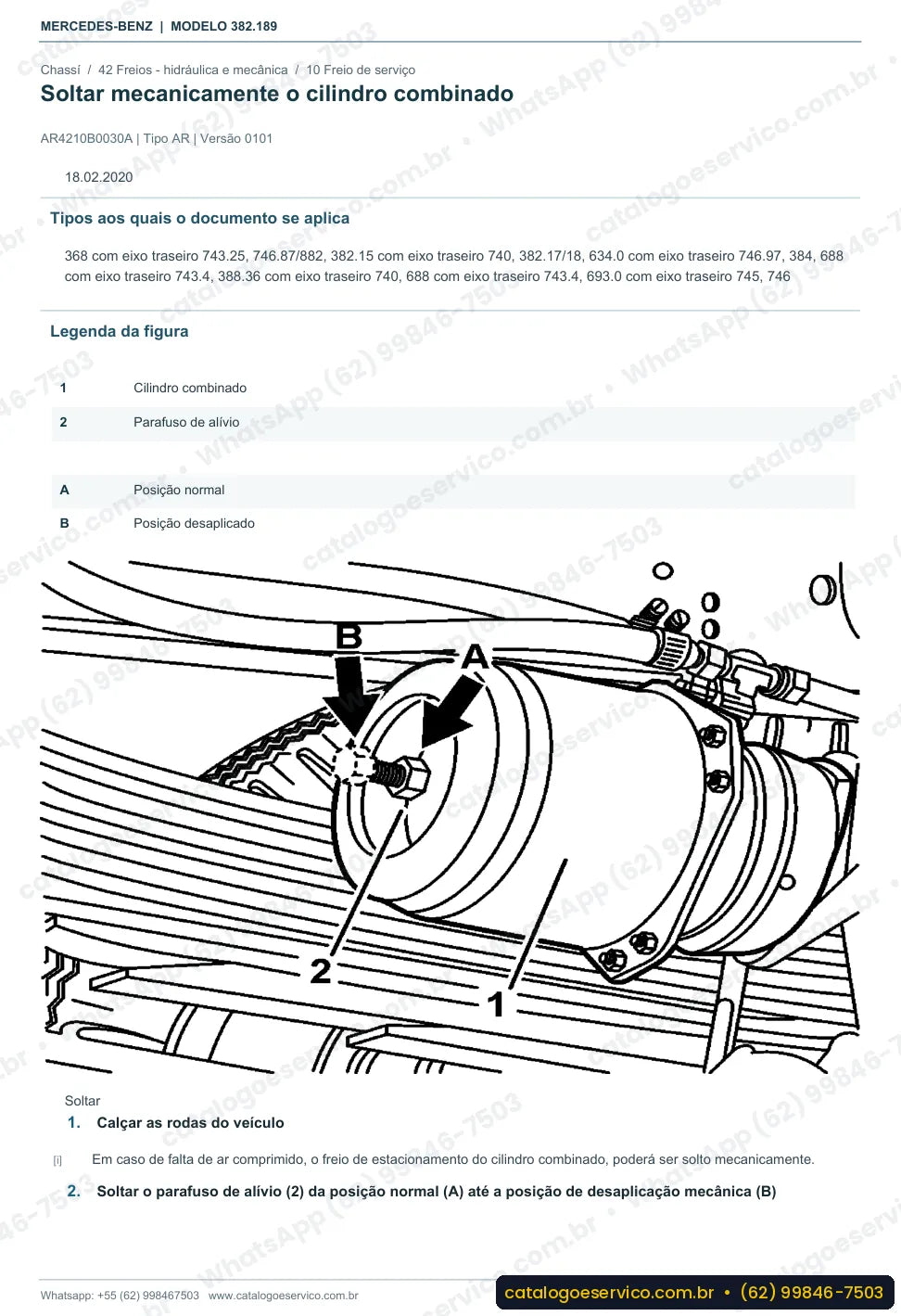

O conteúdo deste manual é amplo. No motor, ensina a apurar a folga radial do mancal da árvore de manivelas, abastecer o circuito de combustível de baixa pressão e ajustar a correia nervada. No pós-tratamento, mostra como verificar a concentração do ARLA 32 com refratômetro e atualizar a documentação VeDoc ao trocar a unidade ou o módulo ACM. Há também a pinça do freio do eixo traseiro e a desmontagem do motor de partida, incluindo as escovas de carvão.
Grupos do índice:
- Grupo 00 — Veículo completo
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 15 — Instalação elétrica motor
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 22 — Suspensão de agregado
- Grupo 25 — Embreagem
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 27 — Transmissão automática
- Grupo 31 — Chassi, operação com reboque
- Grupo 32 — Suspensão
- Grupo 33 — Eixo dianteiro
- Grupo 35 — Eixo traseiro
- Grupo 40 — Rodas, alinhamento
- Grupo 41 — Árvore de transmissão articulada
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 46 — Direção
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 58 — Ferramentas
- Grupo 61 — Estrutura inferior
- Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
- Grupo 82 — Instalação elétrica, carroçaria
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados deste manual
Exemplos de torque:
- Fixação da articulação da haste da válvula reguladora de nível no suporte M8: 20 Nm (BA32.22-B-1008-03C)
- Conexão de ligação de gás: 80 Nm (BA07.52-B-1003-01C)
O manual reúne 199 torques de aperto como esses, todos com código de fábrica.
Diagrama elétrico do O 500 U 1725
O diagrama elétrico do O 500 U 1725 vem incluído no manual. Os esquemas abrangem o sistema de injeção diesel Common-Rail, o processamento posterior dos gases de escape, AdBlue, o freio de ponto de parada, o sistema anti-bloqueio (ABS), a regulagem de nível (NR/ENR) e a iluminação interna. Com eles, o eletricista acompanha o circuito do freio de ponto de parada, investiga falhas do pós-tratamento e localiza problemas de alimentação no painel sem trocar peças às cegas. Quem precisa só da parte elétrica pode escolher a opção "Somente diagramas elétricos".
Ao todo, são 33 sistemas com esquema elétrico neste manual.
No dia a dia deste ônibus
No transporte urbano de piso baixo, o ônibus O 500 U 1725 para a cada quarteirão, e isso castiga freios e sistema de partida. O manual atende essa rotina com a pinça do freio do eixo traseiro, a desmontagem do motor de partida e a troca da escova de carvão, além do controle do ARLA 32 exigido pelo pós-tratamento.
