O Manual de Oficina Mercedes-Benz GLS 320 4MATIC (X166) (chassi 166.862) acompanha o SUV da família Classe M / GLE W166 e GL / GLS X166 equipado com motor M 276 a gasolina e câmbio automático 9G-TRONIC (725.0). O volume soma 421 procedimentos de reparo de fábrica em 3.112 páginas, todos em português, e 254 valores de torque. Motor, sobrealimentação, transmissão, caixa de transferência, suspensão, freios, teto, portas e climatização têm grupos dedicados.
Destaques deste manual
- Chassi 166.862 do GLS 320 4MATIC
- Motor M 276 a gasolina
- Câmbio 9G-TRONIC (725.0)
- 421 procedimentos de reparo de fábrica
- 3.112 páginas em português
- 254 valores de torque
- 69 sistemas no diagrama elétrico
O que este manual cobre
Para o GLS 320, o manual explica como desconectar o chicote do motor para tirar a tampa do cabeçote, trocar o sensor de temperatura do líquido de arrefecimento e substituir o radiador do ar de sobrealimentação refrigerado a água. Na carroceria, ensina a instalar as colunas A e B completas com a longarina e a parte traseira da chapa de revestimento do teto.
Principais grupos do manual:

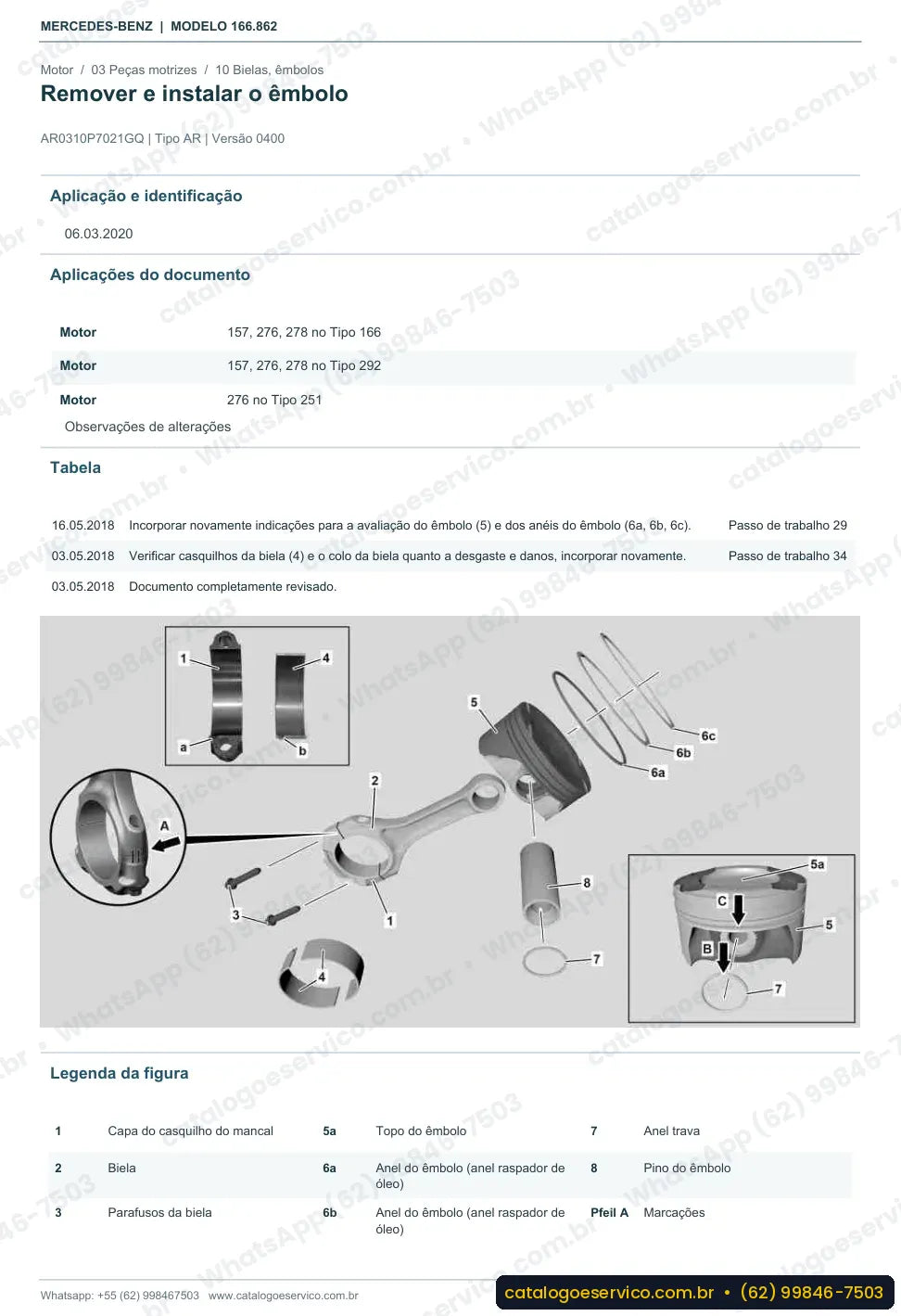

- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 07 — Preparação da mistura
- Grupo 15 — Instalação elétrica motor
- Grupo 27 — Transmissão automática
- Grupo 31 — Chassi, operação com reboque
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 63 — Parede lateral
- Grupo 68 — Acabamento interno
- Grupo 72 — Portas
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque:
- Parafuso do sensor de desgaste da guarnição do freio na pinça móvel: 8 Nm (BA42.10-P-1003-12J)
- Bujão de escoamento do líquido de arrefecimento no bloco do motor: 12 Nm (BA20.00-P-1001-02A)
Exemplo de esquema elétrico: Esquema elétrico de funções da iluminação de localização e dos símbolos: módulos A1, A2 e A40, com ligação na rede CAN.
Diagrama elétrico do GLS 320 4MATIC (X166)
O diagrama elétrico do GLS 320 4MATIC (X166) vem incluído no manual e abrange 69 sistemas. Entre os mais úteis estão o comando eletrônico do motor, a elétrica da transmissão, a suspensão pneumática, o teto solar elétrico, o aquecimento independente e os sistemas de navegação e comunicação. Na prática, os esquemas orientam a instalação de acessórios, a busca por consumo parasita na bateria e o diagnóstico de módulos que não respondem. Também dá para levar apenas a parte elétrica, na opção "Somente diagramas elétricos".
Ao todo, são 69 sistemas com esquema elétrico neste manual.
Na oficina

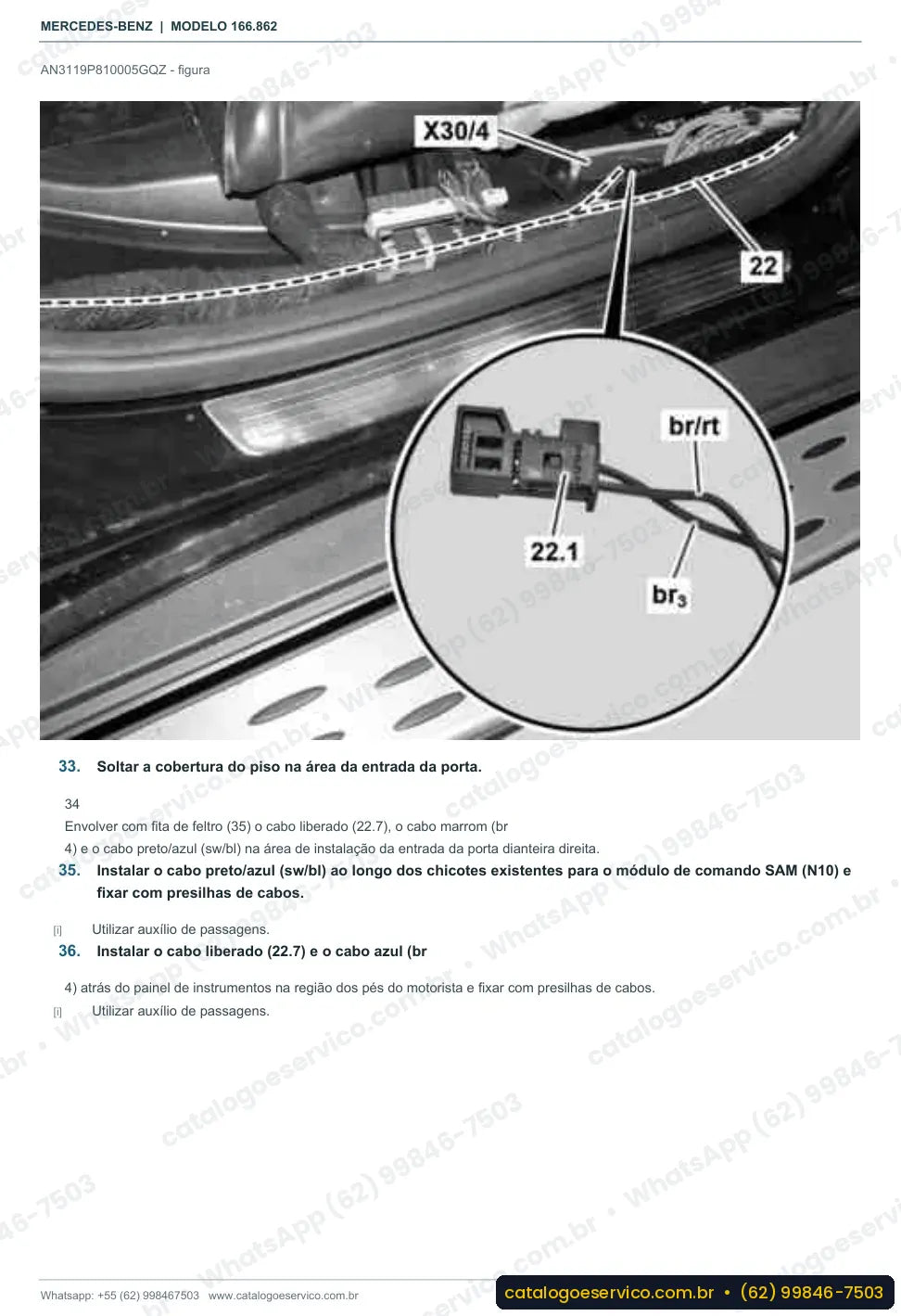

Atende a oficina especializada em Mercedes que faz reparos estruturais em SUVs grandes, com troca de colunas e longarina, e o mecânico autônomo que trabalha na sobrealimentação do M 276. Quem instala acessórios encontra a instalação da antena Telestart e do chicote da navegação.
Perguntas frequentes
Está em português?
Sim, todos os 421 procedimentos de reparo.
Serve para o GLS 320 4MATIC de chassi 166.862?
Sim, o manual é do GLS 320 4MATIC (X166), chassi 166.862, motor M 276 a gasolina.
Os esquemas elétricos vêm junto?
Sim, os esquemas elétricos estão incluídos, cobrindo 69 sistemas.
Tem reparo estrutural de carroceria?
Sim, como a instalação das colunas A e B com a longarina e a soldagem da parede lateral da coluna C.
