O Manual de Oficina Mercedes-Benz GLC F-CELL (X253) (chassi 253.992) traz 319 procedimentos de reparo de fábrica, em português, ao longo de 3.080 páginas. A versão coberta é o GLC F-CELL, com carroceria SUV e motor elétrico. O volume trata do sistema de células de combustível, da rede de bordo de alta voltagem, da suspensão pneumática e dos freios, com sequências de trabalho e apertos de fábrica.
Destaques deste manual
- Chassi 253.992.
- Carroceria SUV.
- Motor elétrico.
- 319 procedimentos de reparo em 3.080 páginas.
- 304 valores de torque de aperto indicados pela fábrica.
- Diagrama elétrico com 71 sistemas.
O que este manual cobre

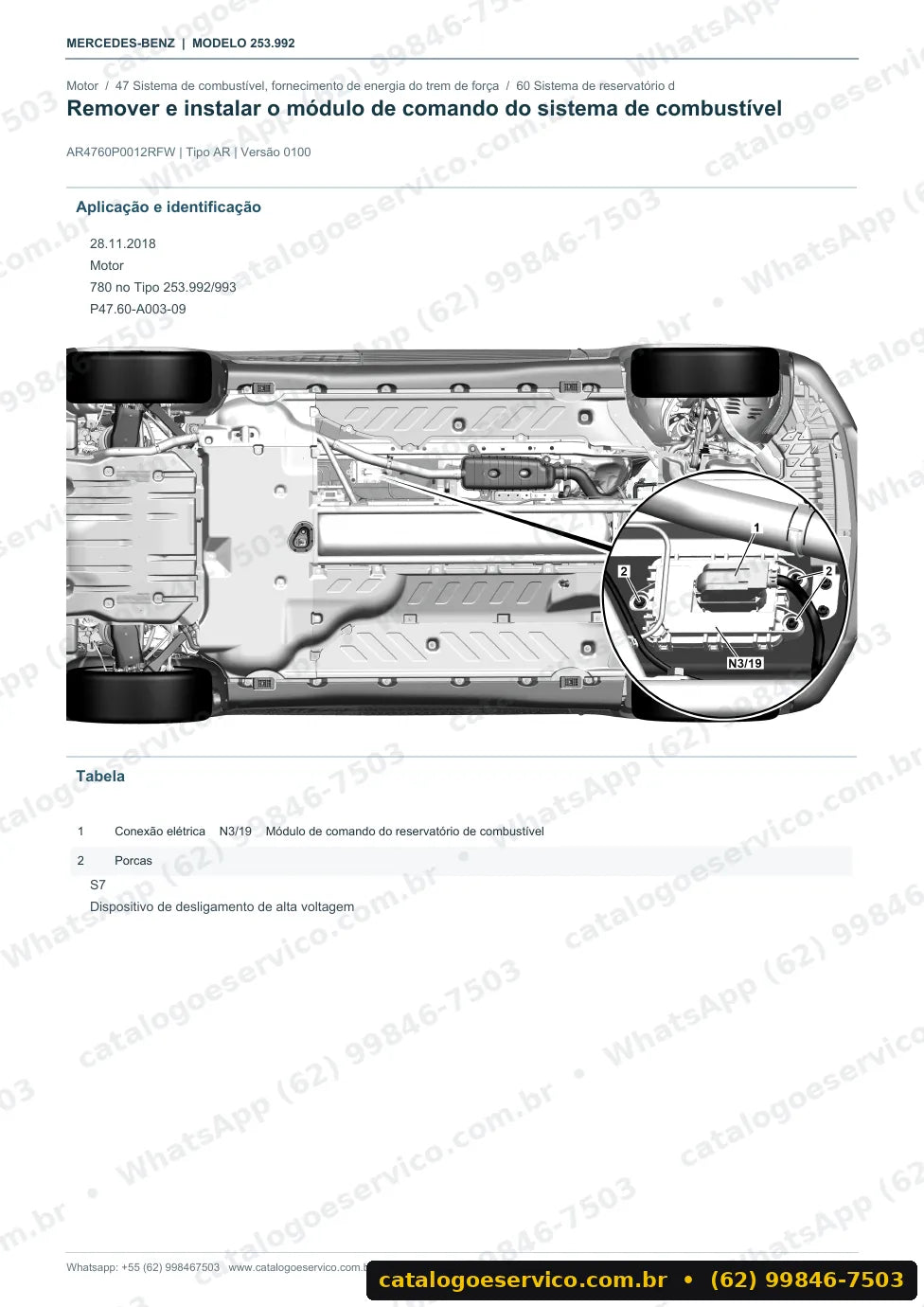

No GLC F-CELL o manual descreve a remoção e instalação da célula de combustível, a localização de vazamento na célula e a partida do sistema de células de combustível. Traz ainda a troca do posicionador da borboleta do módulo de hidrogênio, a carga da bateria de alta voltagem e o desligamento manual sem tensão da rede de bordo de alta voltagem. No chassi, aparecem a troca da pata telescópica dianteira, a verificação de estanqueidade da regulagem de nível e a substituição das mangueiras de freio.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 08 — Propulsão elétrica, propulsão híbrida
- Grupo 20 — Arrefecimento do motor
- Grupo 30 — Aceleração, instalação de controle de velocidade
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 33 — Eixo dianteiro
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 46 — Direção
- Grupo 60 — Carroceria, generalidades
- Grupo 62 — Estrutura frontal e parede divisória
- Grupo 72 — Portas
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados do manual
Exemplos de torque:

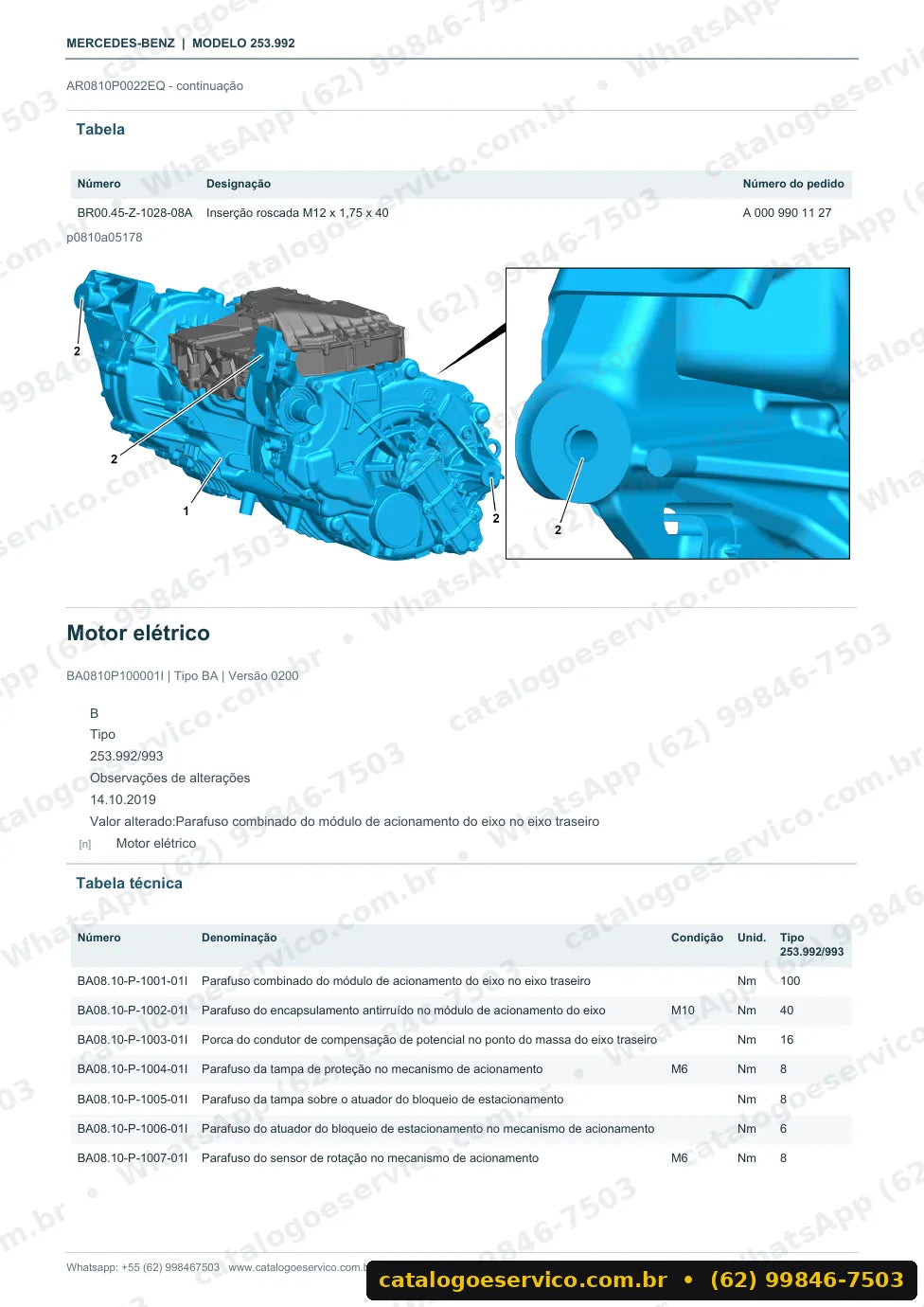

- Porca do suporte do canal para cabos do cabo de alta voltagem no quadro protetor do reservatório: 8 Nm (BA54.10-P-1023-02H)
- Parafuso da mangueira do líquido de arrefecimento/bocal do líquido de arrefecimento: 8 Nm (BA20.20-P-1005-02E)
Diagrama elétrico do GLC F-CELL (X253)

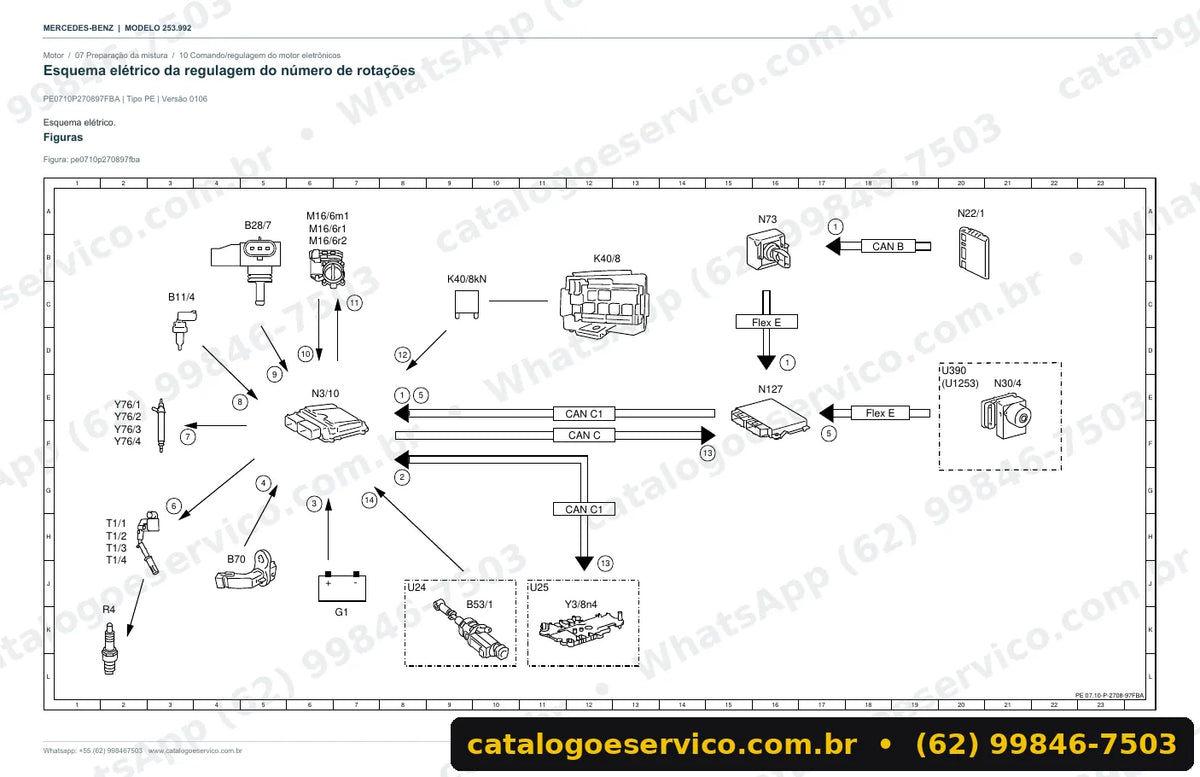

Incluso no manual, o diagrama elétrico do GLC F-CELL (X253) cobre 71 sistemas. Os esquemas abrangem itens como caixa de fusíveis e relés, tomada para diagnose, Keyless-Go, iluminação externa e travamento central. O diagrama serve para medir sinais nos conectores, localizar fusíveis e relés e testar a comunicação entre módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são 71 sistemas com esquema elétrico neste manual.
Na oficina
Atende a oficina especializada em Mercedes que já trabalha com veículos de alta voltagem e precisa seguir o desligamento sem tensão da rede de bordo antes de qualquer intervenção. O mecânico autônomo encontra o alinhamento de rodas e a troca do disco de freio com os apertos indicados.
Perguntas frequentes
O manual está em português?
Sim. O conteúdo está inteiramente em português, com 319 procedimentos de reparo e os valores de torque de fábrica.
Vem com esquemas elétricos?
Sim. O diagrama elétrico incluso cobre 71 sistemas, como caixa de fusíveis e relés e tomada para diagnose.
Há opção só com a parte elétrica?
Sim. Escolha a opção “Somente diagramas elétricos” para ficar apenas com os esquemas.
O manual explica como trabalhar com a alta voltagem com segurança?
Sim. Há o procedimento para desligar manualmente sem tensão a rede de bordo de alta voltagem, além da verificação da bateria de íons de lítio.
