O Manual de Oficina Mercedes-Benz GLA 180 (H247) reúne duas versões do GLA (H247), com até 380 procedimentos de reparo de fábrica, em português, e até 2.135 páginas. O GLA 180 d tem motor OM 654 a diesel, com câmbio manual de 6 marchas (711.6) ou automatizado 8G-DCT (724.1), e o GLA 180 vem com câmbio manual de 6 marchas (700.4), ambos na carroceria SUV compacto. O manual vai do motor e da injeção diesel até os freios e a estrutura da carroceria.
Versões disponíveis (2)
- GLA 180 d — chassi 247.710 · motor OM 654 · SUV compacto · 380 procedimentos · 2.135 páginas
- GLA 180 — chassi 247.784 · SUV compacto · 275 procedimentos · 1.694 páginas
Escolha o manual da versão exata do seu GLA 180 (H247), já que cada uma traz o conteúdo próprio de motor, câmbio e carroceria. Para acertar, confira o código do chassi: 247.710 corresponde ao GLA 180 d e 247.784 ao GLA 180. Se houver dúvida, chame no WhatsApp com o chassi em mãos.
Destaques deste manual
- Chassis 247.710 e 247.784.
- Motor OM 654 a diesel.
- Opções de câmbio: manual de 6 marchas (711.6), automatizado 8G-DCT (724.1) e manual de 6 marchas (700.4).
- Até 380 procedimentos de reparo em até 2.135 páginas.
- Até 222 valores de torque especificados.
- Diagrama elétrico com 80 sistemas.
O que este manual cobre
No GLA 180 o manual descreve a verificação da estanqueidade dos cilindros, a regulagem da posição básica das árvores de comando de válvulas e a troca das vedações das hastes das válvulas. Também traz a remoção do Rail, dos injetores de combustível e do turbocompressor, além da troca da bomba de óleo com a bomba de vácuo integrada. Fecham a lista o esvaziamento do reservatório de ARLA 32, a troca do óleo do câmbio e a substituição da longarina dianteira superior.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 15 — Instalação elétrica motor
- Grupo 22 — Suspensão de agregado
- Grupo 25 — Embreagem
- Grupo 27 — Transmissão automática
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 62 — Estrutura frontal e parede divisória
- Grupo 64 — Parede traseira e traseira
- Grupo 68 — Acabamento interno
- Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
- Grupo 83 — Climatização
- Grupo 94 — Ruídos da carroceria, isolação acústica
Exemplos de dados do manual
Exemplos de torque (versão GLA 180 d):

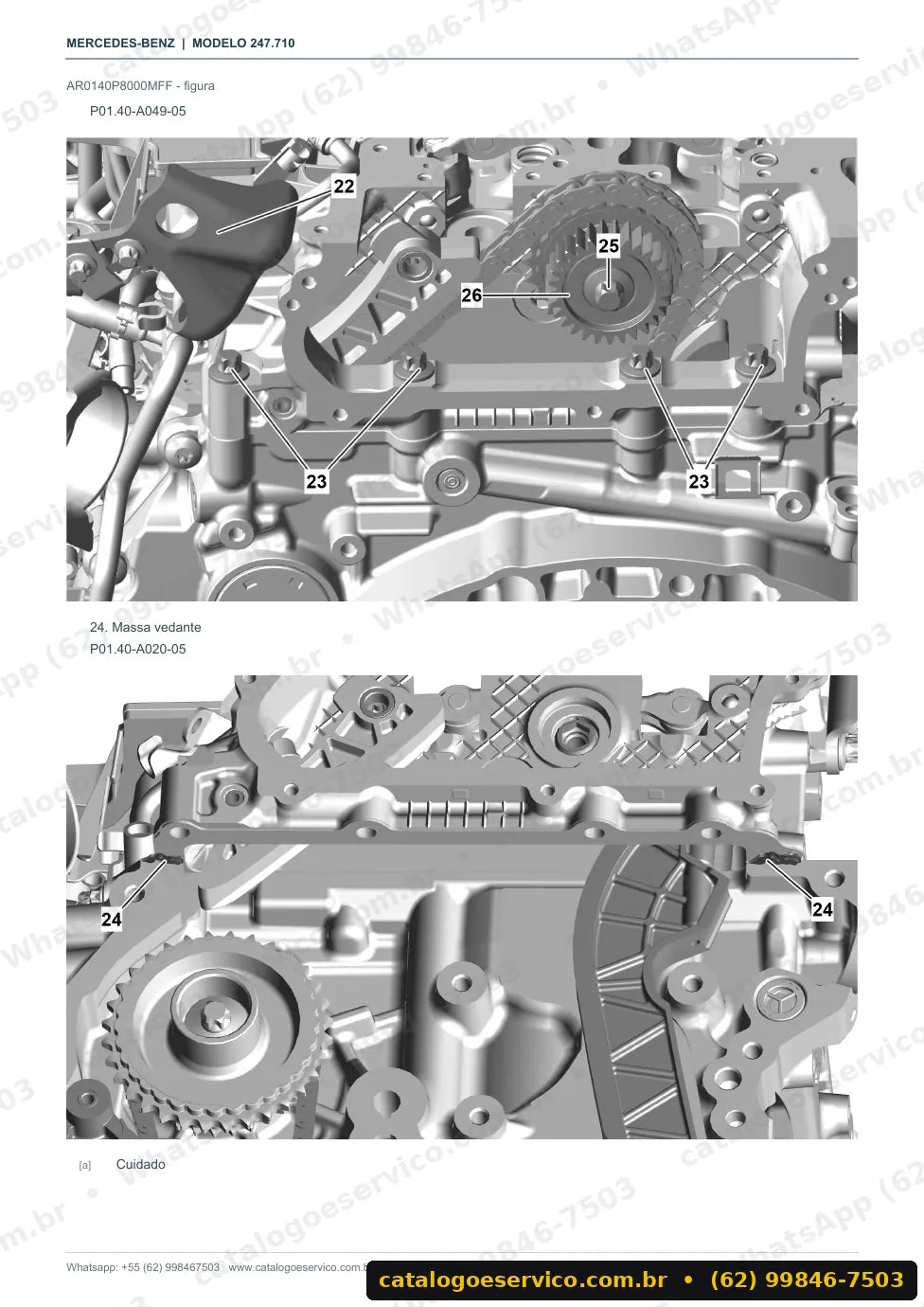

- Parafuso da tampa de mancal da árvore de manivelas: 10 Nm (BA03.20-P-1001-01K)
- Parafuso, canal para cabos para o suporte do motor: 8 Nm (BA47.70-P-1013-03C)
Diagrama elétrico do GLA 180 (H247)
Incluso no manual, o diagrama elétrico do GLA 180 (H247) cobre 80 sistemas. Entre eles estão o sistema de injeção diesel Common-Rail, o pós-tratamento dos gases de escape, o freio de estacionamento, o programa eletrônico de estabilidade (ESP) e o teto panorâmico. Serve de apoio para medir sinais de sensores, achar fusíveis e relés e verificar a comunicação entre as unidades de comando. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são 80 sistemas com esquema elétrico no manual de cada versão.
Na oficina
O mecânico autônomo que atende o GLA 180 d encontra a troca do termostato do líquido de arrefecimento e do radiador. Para a oficina especializada em Mercedes, há a instalação e a soldagem da coluna A completa e a medição das folgas no capô, nas portas e nas tampas.
Perguntas frequentes
O manual está em português?
Sim. O conteúdo está em português, incluindo até 380 procedimentos de reparo, os valores de torque e o diagrama elétrico.
Como escolho a versão?
Pelo código do chassi do veículo. Por exemplo, 247.710 é o GLA 180 d e 247.784 é o GLA 180. Na dúvida, mande o chassi pelo WhatsApp.
Vem com esquemas elétricos?
Sim. O diagrama elétrico incluso cobre 80 sistemas, como o sistema de injeção diesel Common-Rail e o pós-tratamento dos gases de escape.
Há opção só com a parte elétrica?
Sim. Na escolha da versão existe a opção “Somente diagramas elétricos”, com apenas os esquemas.

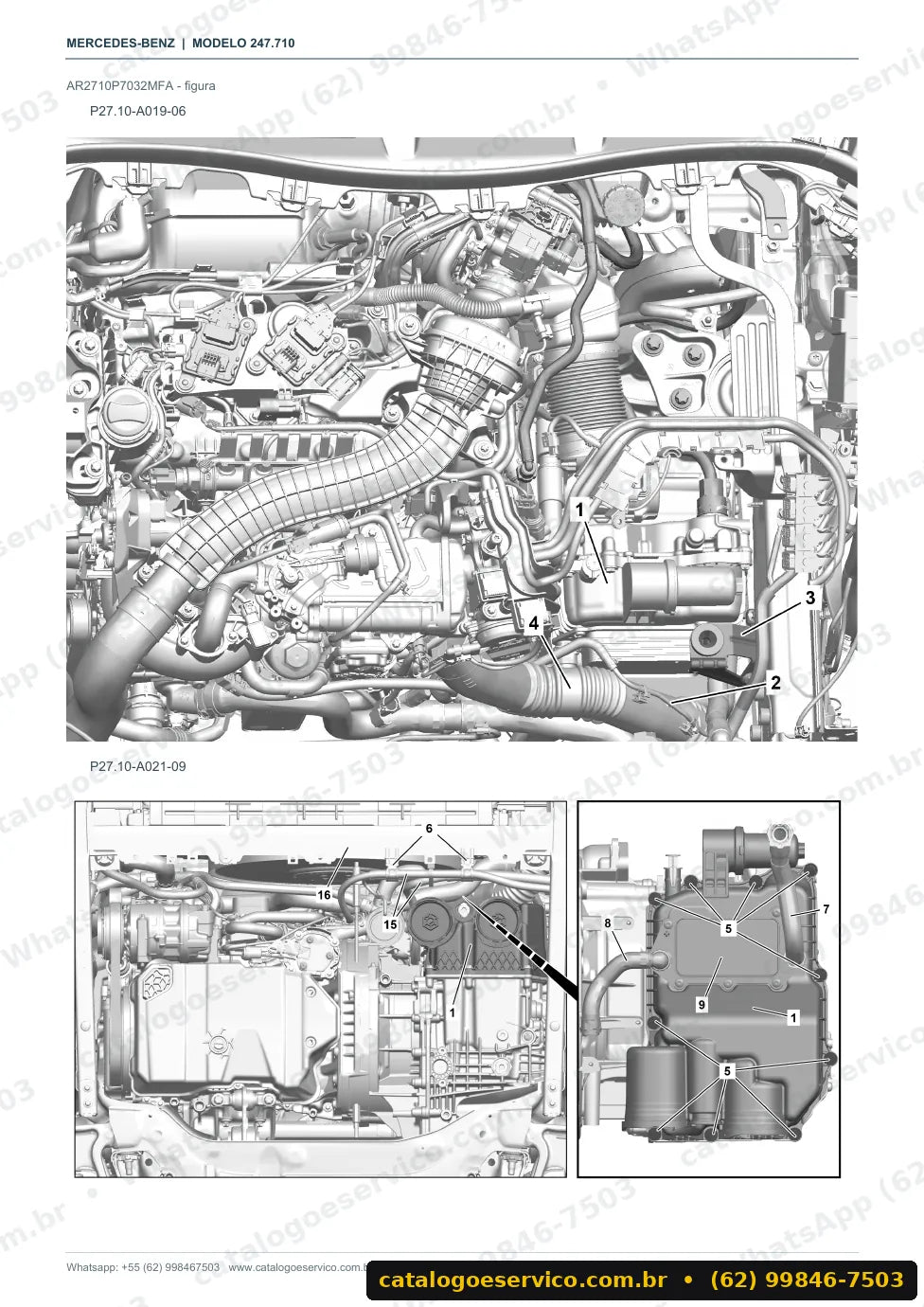

O manual mostra a troca do óleo do câmbio?
Sim. Há o procedimento para escoar e abastecer o óleo do câmbio e a troca do coxim da suspensão da caixa de mudanças.
