O Manual de Oficina Mercedes-Benz G 400 (W463) reúne 3 versões da Classe G (W463), em utilitário 4x4 e Cabriolet, com até 700 procedimentos de reparo de fábrica, em português, ao longo de até 5.010 páginas. O G 400 CDI e o G 400 CDI Cabriolet têm motor OM 628 a diesel e câmbio automático 5G-TRONIC (722.6). O G 400 d usa o motor OM 656 a diesel com 9G-TRONIC (725.0) e soma 345 valores de torque.
Versões disponíveis (3)
- G 400 CDI — chassi 463.333 · motor OM 628 · Utilitário 4x4 · 700 procedimentos · 5.010 páginas
- G 400 CDI Cabriolet — chassi 463.309 · motor OM 628 · Cabriolet · 669 procedimentos · 4.918 páginas
- G 400 d — chassi 463.350 · motor OM 656 · Utilitário 4x4 · 494 procedimentos · 3.794 páginas
Cada versão tem o manual dela, e o código do chassi identifica a sua: 463.333 é o G 400 CDI, 463.309 é o G 400 CDI Cabriolet e 463.350 é o G 400 d. Na dúvida, fale com a gente pelo WhatsApp.
Destaques deste manual
- Chassis 463.333, 463.309 e 463.350.
- Motores OM 628 e OM 656 a diesel.
- Câmbio 5G-TRONIC (722.6) ou 9G-TRONIC (725.0).
- Até 700 procedimentos e até 5.010 páginas.
- Até 345 valores de torque.
- Diagrama elétrico com até 92 sistemas.
O que este manual cobre
No G 400 o manual descreve a troca da árvore de compensação, da árvore de manivelas e da árvore comando de válvulas, além da inspeção da folga hidráulica das válvulas. Traz a remoção da caixa de transferência, o ajuste da suspensão da manga de eixo e a verificação das marcas de contato entre coroa e pinhão. Na direção, ensina a remover a caixa de direção, retirar o sem-fim e trocar o braço Pitman.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 28 — Caixa de transferência
- Grupo 32 — Suspensão
- Grupo 40 — Rodas, alinhamento
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 60 — Carroceria, generalidades
- Grupo 62 — Estrutura frontal e parede divisória
- Grupo 72 — Portas
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão G 400 CDI):
- Coxim do motor dianteiro no suporte do motor: 50 Nm (BA22.10-P-1001-03A)
- Porca do borne B+ no alternador: 14 Nm (BA15.40-P-1002-01D)

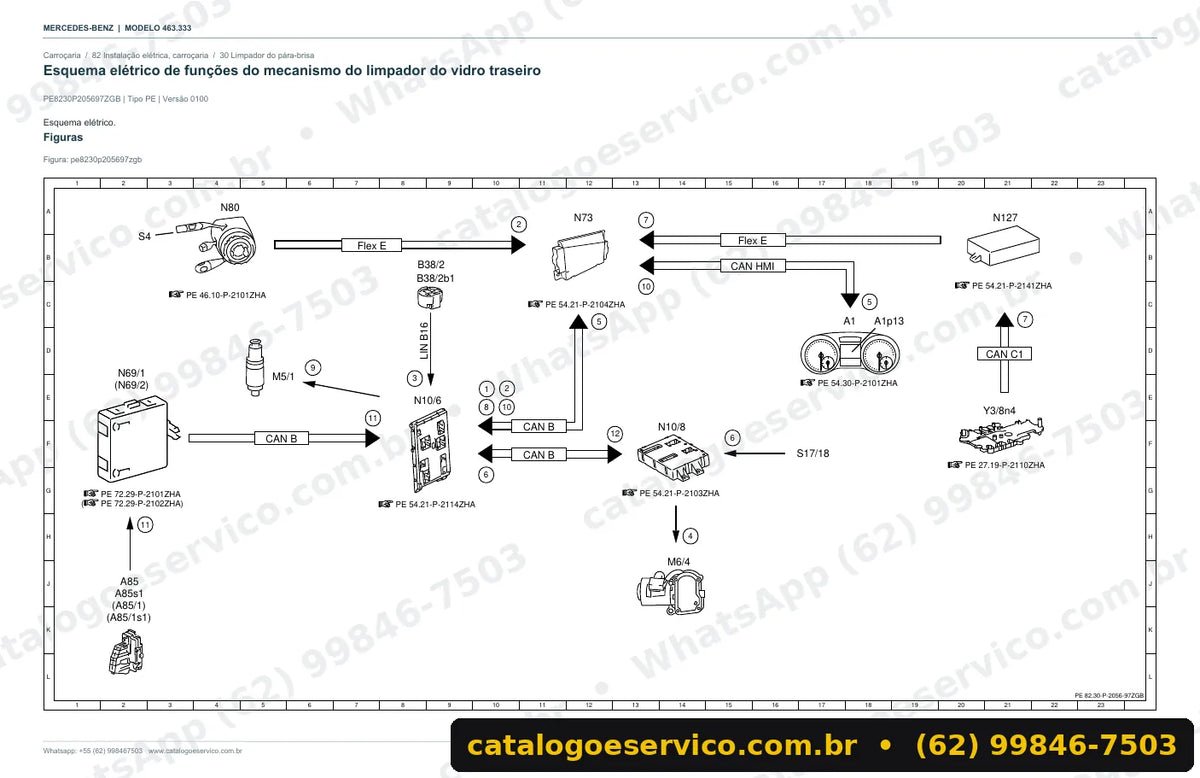

Diagrama elétrico do G 400 (W463)
Incluso no manual, o diagrama elétrico do G 400 (W463) cobre até 92 sistemas, conforme a versão. Há esquemas da injeção diesel Common-Rail, do pós-tratamento dos gases de escape, dos bloqueios de diferencial, do controle de pressão dos pneus, da regulagem da coluna de direção e do travamento central. Com eles fica mais fácil medir sinais, localizar fusíveis e relés e testar a comunicação entre módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são até 92 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende a oficina especializada em Mercedes que mexe na caixa de direção e no trem de força do Classe G diesel. O dono que cuida do próprio carro encontra o teste de corrente de repouso e a troca do disco de freio.
Perguntas frequentes
O manual está em português?
Sim. Os procedimentos de reparo estão em português, nas 3 versões.
Como escolho a versão?
Pelo código do chassi: 463.333 é o G 400 CDI, 463.309 é o G 400 CDI Cabriolet e 463.350 é o G 400 d.
Vem com esquemas elétricos?
Sim. O diagrama elétrico incluso cobre até 92 sistemas, como o controle de pressão dos pneus e os bloqueios de diferencial.
Há opção só com a parte elétrica?
Sim. Existe a variante “Somente diagramas elétricos”, que traz apenas os esquemas, sem os procedimentos de reparo.
Ensina a reiniciar o controle de pressão dos pneus?
Sim. O manual traz o procedimento para iniciar novamente o controle de pressão dos pneus (RDK).
