O Manual de Oficina Mercedes-Benz E 350 (C238) reúne 6 versões da Classe E Coupé e Cabriolet (C238), com até 405 procedimentos de reparo de fábrica, em português, ao longo de até 2.582 páginas. As versões abrangem os motores OM 656 e OM 642 a diesel, além do M 264 a gasolina, nas carrocerias Coupé e Cabriolet, com câmbio automático 9G-TRONIC (725.0). Nas versões Cabriolet, o manual inclui ainda a capota e seu sistema hidráulico.
Versões disponíveis (6)
- E 350 d — chassi 238.420 · motor OM 656 · Coupé · 405 procedimentos · 2.524 páginas
- E 350 d 4MATIC Coupé — chassi 238.334 · motor OM 642 · Coupé · 405 procedimentos · 2.582 páginas
- E 350 d 4MATIC Cabriolet — chassi 238.434 · motor OM 642 · Cabriolet · 398 procedimentos · 2.567 páginas
- E 350 4MATIC — chassi 238.386 · motor M 264 · Coupé · 386 procedimentos · 2.484 páginas
- E 350 Coupé — chassi 238.385 · motor M 264 · Coupé · 386 procedimentos · 2.484 páginas
- E 350 Cabriolet — chassi 238.485 · motor M 264 · Cabriolet · 379 procedimentos · 2.467 páginas
Cada versão do E 350 (C238) tem o manual dela, com o conteúdo correspondente ao seu motor, câmbio e carroceria. O código do chassi identifica a versão: 238.420 corresponde ao E 350 d, 238.334 ao E 350 d 4MATIC Coupé e 238.386 ao E 350 4MATIC. Se tiver dúvida sobre qual escolher, chame no WhatsApp.
Destaques deste manual
- 6 versões cobertas, com chassis como 238.420, 238.334 e 238.386.
- Motores OM 656 e OM 642 a diesel, além do M 264 a gasolina.
- Câmbio automático 9G-TRONIC (725.0).
- Até 405 procedimentos de reparo de fábrica, em até 2.582 páginas.
- Até 318 valores de torque de aperto indicados pela fábrica.
- Diagrama elétrico com até 91 sistemas.
O que este manual cobre
Para o E 350 Coupé e Cabriolet, o manual descreve a verificação da posição básica das árvores de comando de válvulas, a troca do tensor da corrente e da bomba de alta pressão, além da substituição da correia poly-V e do alternador. Inclui a remoção da bomba de óleo com a bomba de vácuo integrada, do termostato e da árvore de transmissão do eixo dianteiro. Na capota, traz o travamento pelo acionamento de emergência, a troca do cabo tensor e a desmontagem do cilindro hidráulico do arco de fixação do tecido.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 15 — Instalação elétrica motor
- Grupo 22 — Suspensão de agregado
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 31 — Chassi, operação com reboque
- Grupo 41 — Árvore de transmissão articulada
- Grupo 60 — Carroceria, generalidades
- Grupo 62 — Estrutura frontal e parede divisória
- Grupo 67 — Vidros e janelas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 83 — Climatização
- Grupo 97 — Vedação da carroceria, proteção anticorrosiva
Exemplos de dados do manual
Exemplos de torque (versão E 350 d):
- Olhal de suspensão traseiro no cabeçote (instalado longitudinalmente): 29 Nm (BA01.30-P-1006-01V)
- Sensor de temperatura no filtro de partículas diesel: 45 Nm (BA07.04-P-1001-02A)

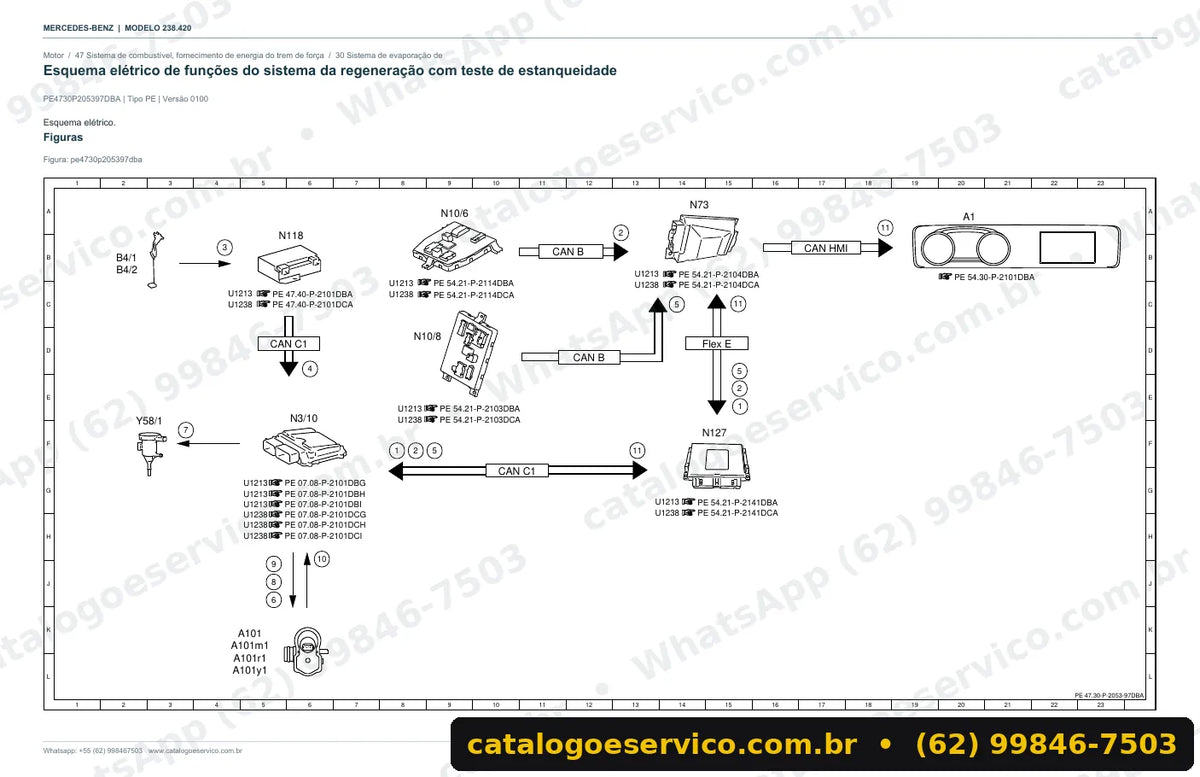

Diagrama elétrico do E 350 (C238)
Incluso no manual, o diagrama elétrico do E 350 (C238) cobre até 91 sistemas. Entre eles estão a parte elétrica das portas, a elétrica da transmissão, o comando eletrônico do motor, o auxílio de estacionamento e o teto solar elétrico. Os esquemas ajudam a medir sinais, localizar fusíveis e relés e testar a comunicação entre módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são até 91 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende a oficina especializada em Mercedes que faz o reparo da capota do Cabriolet, do cabo tensor ao cilindro hidráulico, e o funileiro que precisa instalar e soldar a coluna A completa. O mecânico autônomo encontra a troca da correia poly-V e a verificação da pressão do óleo.
Perguntas frequentes
O manual está em português?
Sim. Todo o manual está em português, com até 405 procedimentos de reparo e os valores de torque indicados pela fábrica.
Como escolho a versão?
Pelo código do chassi, que identifica a versão do veículo: 238.420 corresponde ao E 350 d, 238.334 ao E 350 d 4MATIC Coupé e 238.386 ao E 350 4MATIC. Se ficar em dúvida, chame no WhatsApp.
Como fechar a capota se o acionamento falhar?
O manual traz o procedimento para travar a capota com o acionamento de emergência, além da troca do interruptor fim de curso da capota travada.
Vem com esquemas elétricos?
Sim. O diagrama elétrico do E 350 (C238) vem incluso e cobre até 91 sistemas, entre eles a parte elétrica das portas e a elétrica da transmissão.
Há opção só com a parte elétrica?
Sim. A opção “Somente diagramas elétricos” traz apenas os esquemas elétricos do E 350 (C238).
