O Manual de Oficina Mercedes-Benz E 280 (W124) cobre a Classe E W124 (fase até 09/1992) em 2 versões: o sedã 280 E e a perua 280 TE / E 280 Estate, ambos com motor M 104 a gasolina. O sedã aparece com câmbio manual 717.4 ou automático de 5 marchas 722.5, e a perua com o automático de 4 marchas 722.4. Cada versão tem o seu manual de oficina, todos em português, com até 31 procedimentos de reparo e até 224 páginas, focados em escapamento, combustível, arrefecimento e preparação para pintura.
Versões disponíveis (2)
- 280 TE / E 280 Estate — chassi 124.088 · motor M 104 · Estate · 31 procedimentos · 224 páginas
- 280 E — chassi 124.028 · motor M 104 · sedã · 30 procedimentos · 219 páginas
Confira no documento se o seu E 280 é sedã ou perua e procure o modelo técnico do chassi. O sedã 280 E corresponde ao 124.028, e a perua 280 TE ao 124.088. Basta marcar esse código na opção Versão. Se o documento não deixar claro, chame no WhatsApp com o número do chassi.
Destaques deste manual
- 2 versões: sedã 280 E e perua 280 TE / E 280 Estate.
- Chassis 124.028 e 124.088.
- Motor M 104 a gasolina.
- Câmbios manual 717.4 e automáticos 722.4 e 722.5.
- 30 a 31 procedimentos de reparo e 219 a 224 páginas por versão.
- Até 10 valores de torque de aperto.
O que este manual cobre

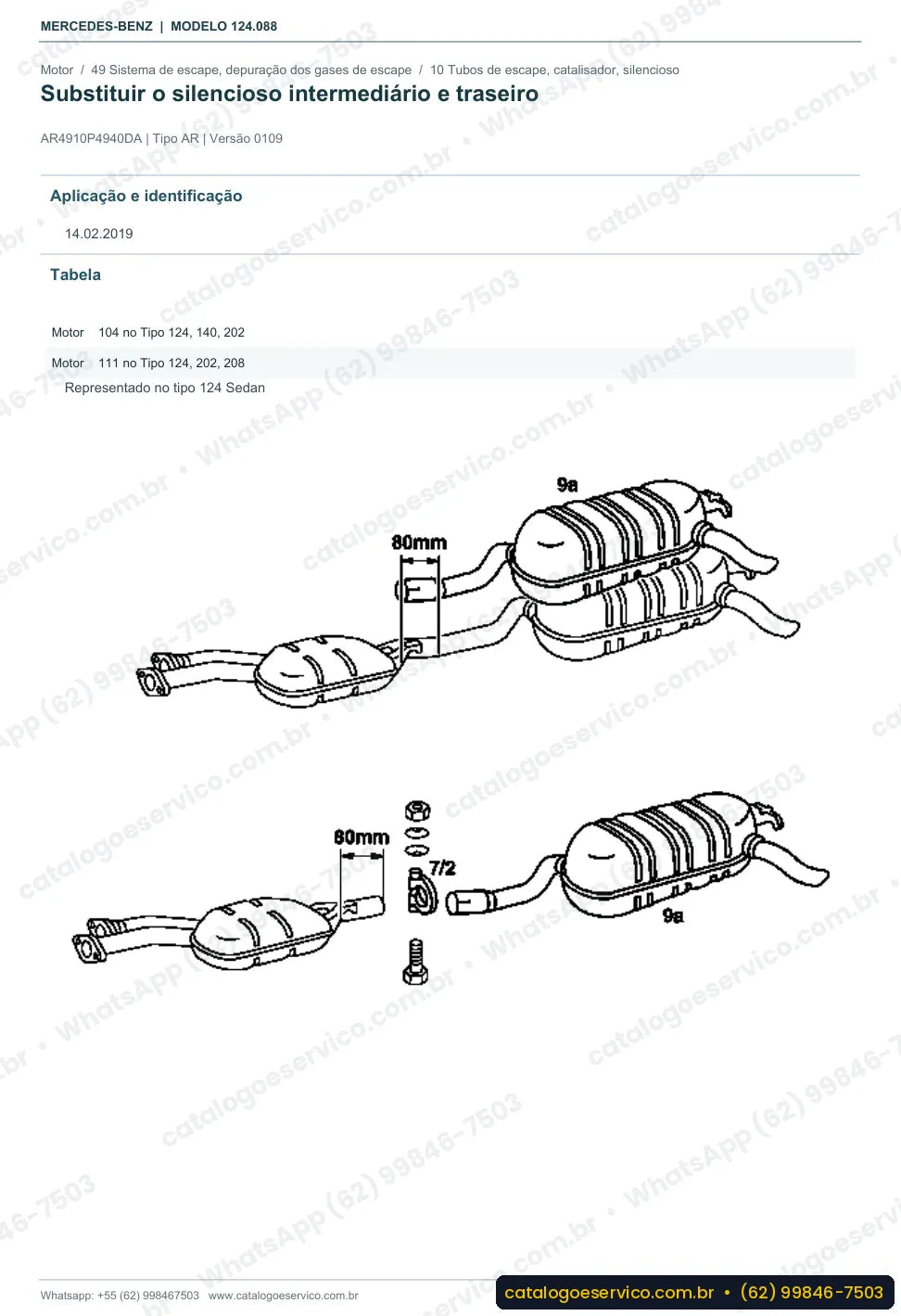

O volume concentra serviços práticos deste clássico: remover e instalar o sistema de escape completo ou só o catalisador, trocar os silenciosos central e final, retirar o reservatório de combustível com o sensor de nível, substituir o líquido de arrefecimento e verificar o óleo da servodireção. Também ensina a ler a memória de falhas com o testador manual (HHT) e a cobrir corretamente a tampa traseira e o teto corrediço antes da pintura.
Principais grupos do manual:
- Grupo 07 — Preparação da mistura
- Grupo 20 — Arrefecimento do motor
- Grupo 29 — Instalação dos pedais
- Grupo 31 — Chassi, operação com reboque
- Grupo 33 — Eixo dianteiro
- Grupo 35 — Eixo traseiro
- Grupo 46 — Direção
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 63 — Parede lateral
- Grupo 72 — Portas
- Grupo 91 — Assentos, leitos, sistemas de retenção
- Grupo 99 — Impressos
Exemplos de dados do manual
Exemplos de torque (versão 280 TE / E 280 Estate):
- Bocal do enchimento de óleo na parte central do eixo traseiro: 50 Nm (BA35.31-P-1002-02A)
- Porca autofixante ao trilho U do reservatório de combustível: 30 Nm (BA47.10-P-1002-01B)
Na oficina
Restauradores de W124 usam este manual para preparar a carroceria para pintura e refazer o escapamento conforme a fábrica. Mecânicos autônomos e donos que mantêm o próprio E 280 encontram o passo a passo para trocar o líquido de arrefecimento e checar o terminal articulado com ferramenta especial.
Perguntas frequentes
O manual vem em português?
Sim, os manuais das duas versões estão em português.
Serve para o meu E 280 de chassi 124.028?
Sim, o 124.028 é o sedã 280 E com motor M 104. Para a perua, escolha a versão 124.088.
Traz esquemas elétricos?
Não. Este volume é de procedimentos de oficina e não inclui esquemas elétricos.
Quantas páginas tem cada versão?
O manual do sedã tem 219 páginas e o da perua, 224.
