O Manual de Oficina Mercedes-Benz E 220 (W124) reúne quatro versões da Classe E W124, todas com motor M 111 a gasolina: o sedã 220 E / E 220, o cupê 220 CE, a perua 220 TE / E 220 Estate e o E 220 Cabriolet. Ao escolher a carroceria do seu carro, você recebe o manual de oficina daquela versão, em português, com até 67 procedimentos de reparo de fábrica e até 381 páginas. O conteúdo contempla o câmbio manual 717.4 e o automático de 4 marchas 722.4, o que agrada a quem mantém ou restaura esse clássico.
Versões disponíveis (4)
- 220 TE / E 220 Estate — chassi 124.082 · motor M 111 · Estate · 67 procedimentos · 376 páginas
- E 220 Cabriolet — chassi 124.062 · motor M 111 · Cabriolet · 67 procedimentos · 381 páginas
- 220 CE — chassi 124.042 · motor M 111 · Coupé · 66 procedimentos · 367 páginas
- 220 E / E 220 — chassi 124.022 · motor M 111 · sedã · 66 procedimentos · 372 páginas
Comece pela carroceria e pelo modelo escritos no documento: sedã, cupê, perua ou Cabriolet. Em seguida, confira o código do chassi — 124.022 corresponde ao sedã 220 E / E 220, 124.042 ao cupê 220 CE e 124.062 ao E 220 Cabriolet. Escolha a mesma versão na opção Versão. Ficou em dúvida? Envie uma mensagem pelo WhatsApp.
Destaques deste manual
- Quatro carrocerias: sedã, cupê, perua (Estate) e conversível (Cabriolet).
- Chassis 124.022, 124.042, 124.082 e 124.062.
- Motor M 111 a gasolina em todas as versões.
- Câmbio manual 717.4 e automático de 4 marchas 722.4.
- 66 ou 67 procedimentos de reparo e de 367 a 381 páginas por versão.
- Até 35 valores de torque de aperto.
O que este manual cobre
O volume é focado em mecânica e funilaria. Ensina a remover e instalar o motor M 111, a tampa da carcaça de distribuição, o cárter de óleo e a polia com antivibrador, além de verificar a pressão do óleo. No escapamento, mostra como trocar o catalisador e os silenciosos intermediário e traseiro; no tanque, a retirada do reservatório e do sensor de nível de combustível. Há ainda o cálculo do disco de compensação no eixo traseiro e a preparação para pintura da tampa traseira e do teto.
Principais grupos do manual:

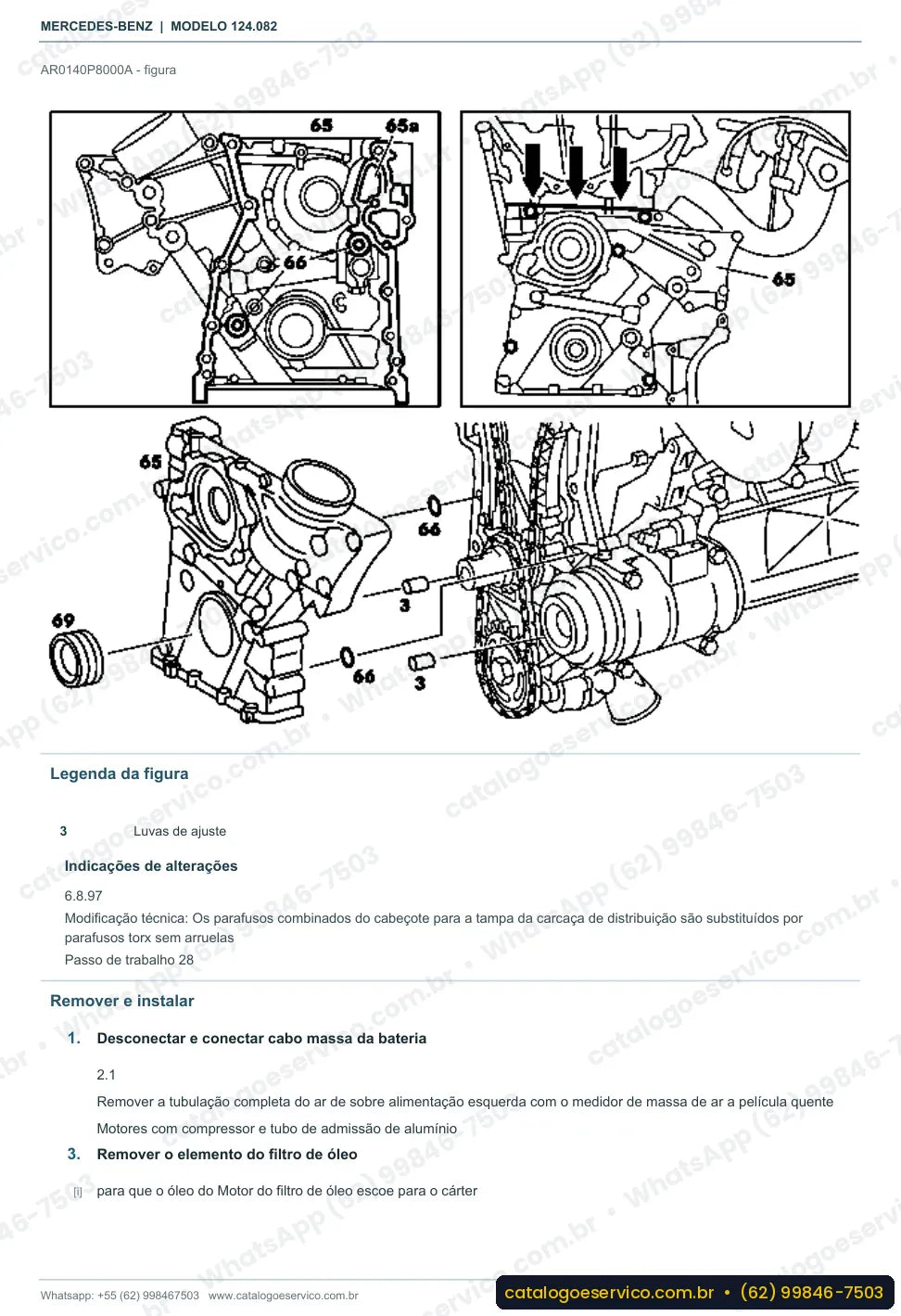

- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 07 — Preparação da mistura
- Grupo 20 — Arrefecimento do motor
- Grupo 22 — Suspensão de agregado
- Grupo 29 — Instalação dos pedais
- Grupo 31 — Chassi, operação com reboque

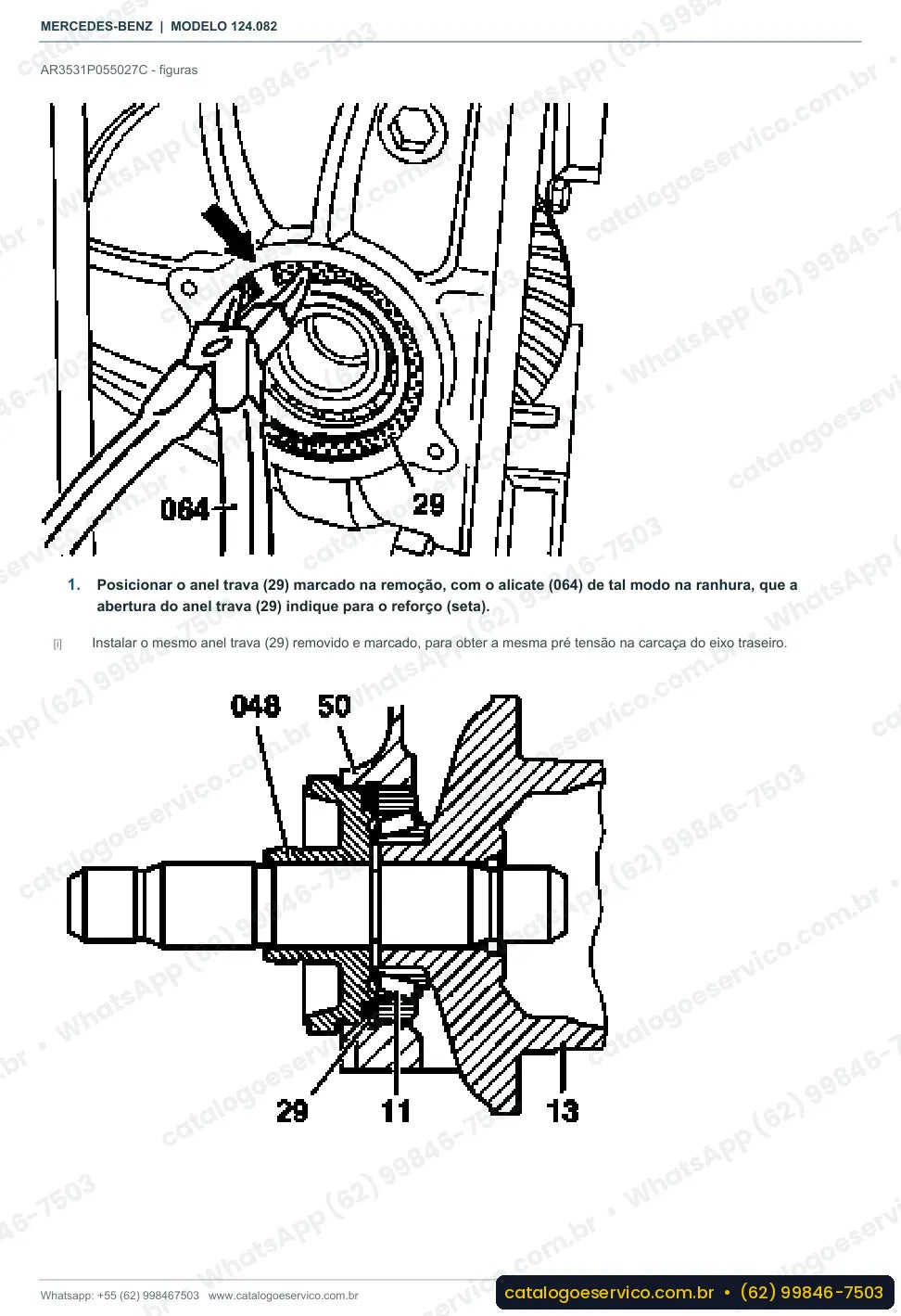

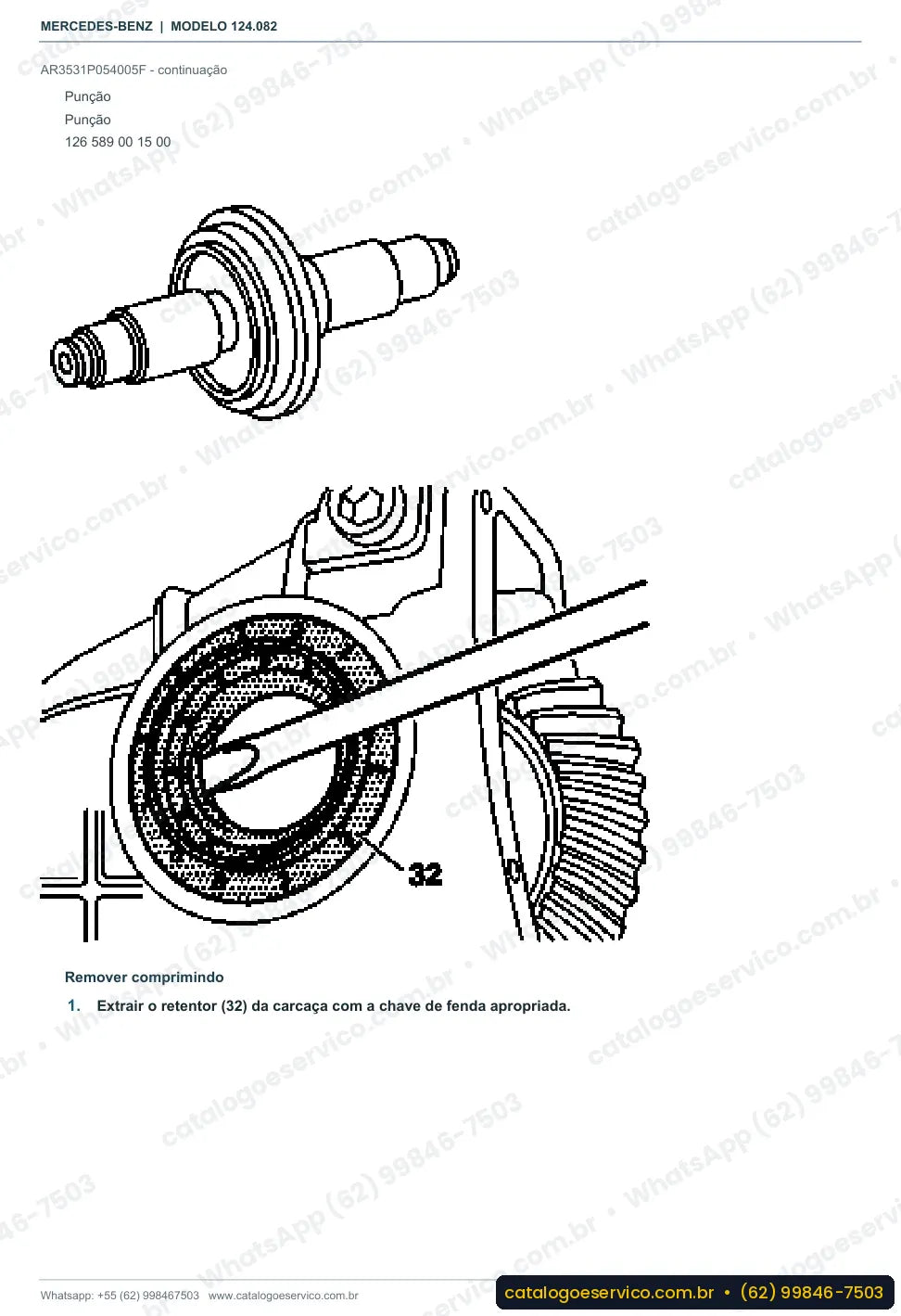

- Grupo 35 — Eixo traseiro
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 63 — Parede lateral
- Grupo 72 — Portas
- Grupo 91 — Assentos, leitos, sistemas de retenção
- Grupo 99 — Impressos
Exemplos de dados do manual
Exemplos de torque (versão 220 TE / E 220 Estate):
- Parafuso de retenção da coroa na carcaça do diferencial: 85 Nm (BA35.31-P-1001-03A)
- Braçadeira para mangueira: 3 Nm (BA20.20-P-1004-01A)
Na oficina
Pensado para o restaurador de clássicos que está refazendo um W124, para a oficina independente especializada em Mercedes e para o dono que cuida do próprio carro. A troca dos coxins do motor, a substituição do sistema de escape completo e a preparação da carroceria para pintura são tarefas comuns em projetos de restauração e aparecem aqui com a sequência original de fábrica.
Perguntas frequentes
Está em português?
Sim, todo o conteúdo das quatro versões está em português.
Serve para o meu E 220 cupê, chassi 124.042?
Sim, escolha a versão 220 CE, que corresponde ao chassi 124.042 com motor M 111. Para o conversível, o chassi é 124.062 e a opção é E 220 Cabriolet.
Tem esquema elétrico?
Não. Este volume traz procedimentos de oficina mecânica e de carroceria, sem esquemas elétricos.
Inclui o câmbio automático?
Os manuais contemplam o câmbio manual 717.4 e o automático de 4 marchas 722.4 dessas versões.
