O Manual de Oficina Mercedes-Benz CLA 45 AMG (C118) atende a CLA segunda geração (C118/X118) nas suas 2 versões esportivas: CLA 45 4MATIC AMG e CLA 45 S 4MATIC AMG, ambas cupê de quatro portas com motor M 139 a gasolina e câmbio automatizado de dupla embreagem 7G-DCT (724.1). Você escolhe a versão e recebe o manual de oficina dela, em português, com 389 procedimentos de reparo e 2.178 páginas. É material de fábrica pensado para quem mexe a fundo no conjunto AMG, do trem de força à suspensão traseira.
Versões disponíveis (2)
- CLA 45 4MATIC AMG — chassi 118.353 · motor M 139 · Coupé 4 portas · 389 procedimentos · 2.178 páginas
- CLA 45 S 4MATIC AMG — chassi 118.354 · motor M 139 · Coupé 4 portas · 389 procedimentos · 2.178 páginas
A escolha é simples: veja no documento se o carro é CLA 45 ou CLA 45 S e confira o modelo técnico do chassi. O código 118.353 corresponde à CLA 45 4MATIC AMG, e o 118.354 à versão S. Selecione esse código na opção Versão. Se o documento estiver confuso, mande o chassi pelo WhatsApp que a gente ajuda.
Destaques deste manual
- 2 versões: CLA 45 4MATIC AMG e CLA 45 S 4MATIC AMG.
- Chassis 118.353 e 118.354.
- Motor M 139 a gasolina com câmbio 7G-DCT (724.1).
- 389 procedimentos de reparo e 2.178 páginas em cada versão.
- Até 158 valores de torque de aperto.
- 68 sistemas no diagrama elétrico.
O que este manual cobre

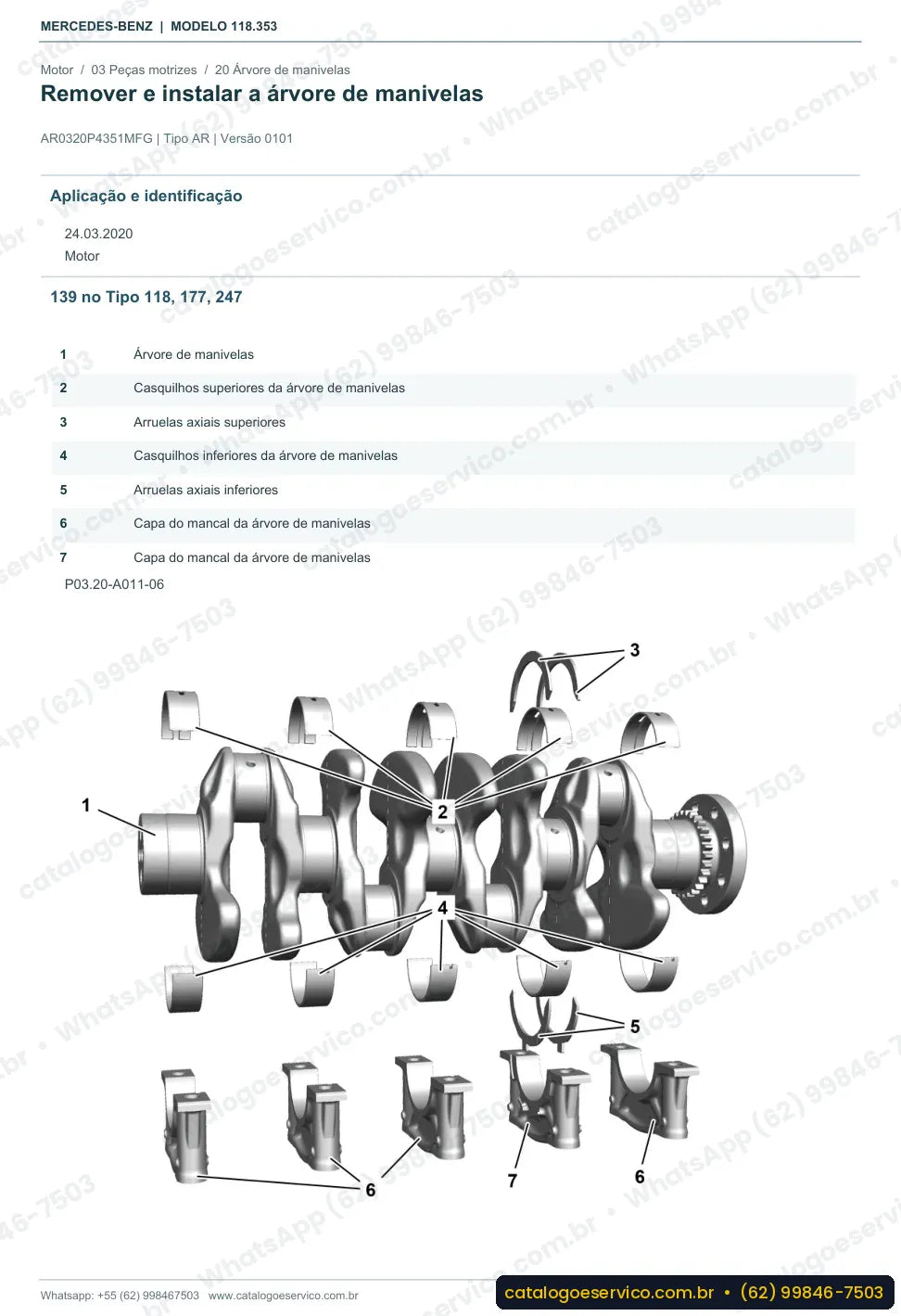

O conteúdo desce aos detalhes do M 139: remover e instalar a corrente de distribuição, colocar o motor no ponto morto superior, aplicar produto de vedação na tampa traseira do cabeçote e no cárter, apertar os parafusos do distribuidor do ar de sobrealimentação e trocar a bomba elétrica de arrefecimento do circuito de alta temperatura. No eixo traseiro, há a medição do ângulo absoluto na carcaça e a troca da barra estabilizadora.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 20 — Arrefecimento do motor
- Grupo 31 — Chassi, operação com reboque
- Grupo 35 — Eixo traseiro
- Grupo 40 — Rodas, alinhamento
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 63 — Parede lateral
- Grupo 65 — Teto
- Grupo 67 — Vidros e janelas
- Grupo 68 — Acabamento interno
- Grupo 82 — Instalação elétrica, carroceria
Exemplos de dados do manual
Exemplos de torque (versão CLA 45 4MATIC AMG):
- Cobertura de alumínio do cubo da roda na roda de liga leve: 27 Nm (BA40.10-P-1002-01Q)
- Sensor da temperatura dos gases de escape na unidade de pós-tratamento dos gases de escape: 45 Nm (BA07.04-P-1009-01R)

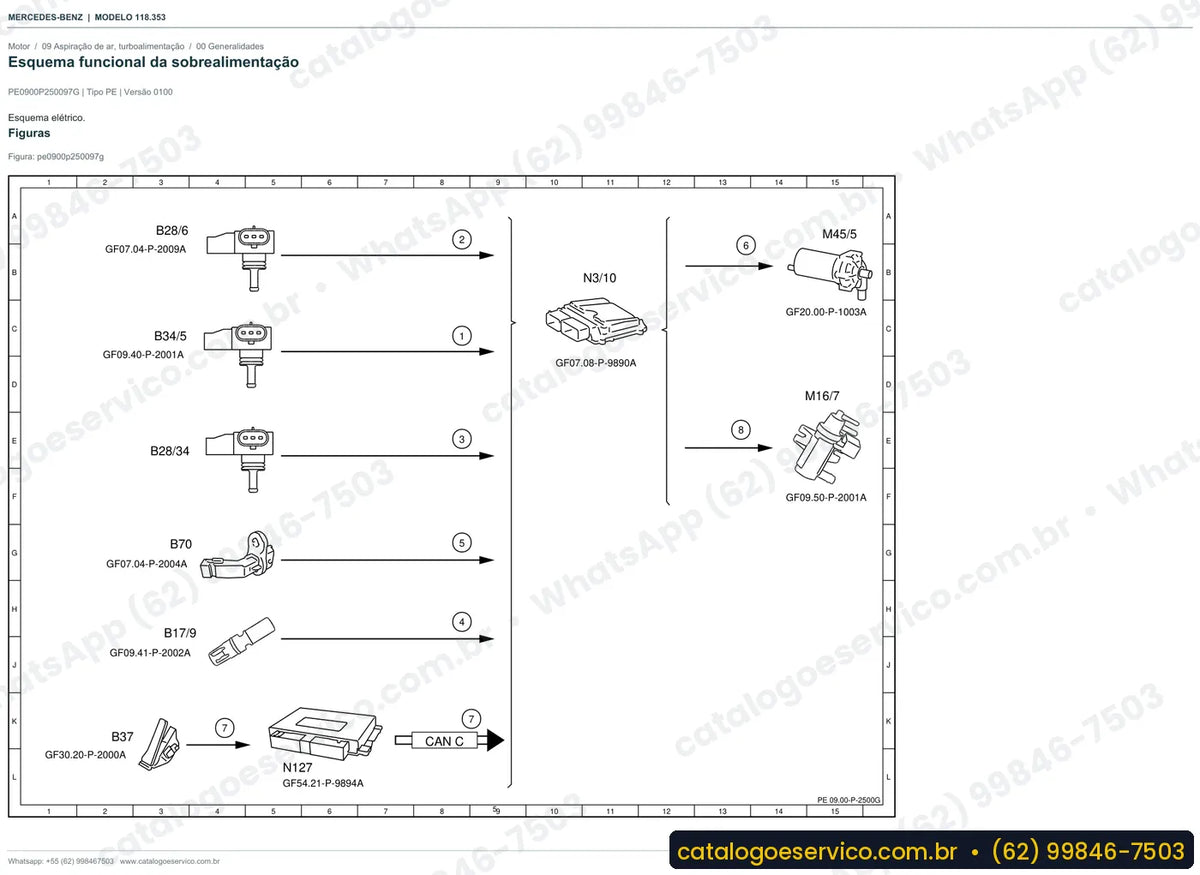

Exemplo de esquema elétrico: Esquema de funcionamento do comando da iluminação interna manual: módulos A26 e A67, com ligação na rede CAN.
Diagrama elétrico do CLA 45 AMG (C118)
O diagrama elétrico do CLA 45 AMG (C118) vem incluído no manual de cada versão e cobre 68 sistemas. Entre eles estão a injeção e ignição a gasolina, o avanço do comando de válvulas, a elétrica da transmissão, o programa eletrônico de estabilidade (ESP), o teto panorâmico e a climatização automática. Com ele fica mais fácil achar a origem de uma falha intermitente, seguir um chicote até o módulo certo e medir alimentação e aterramento. Se o seu interesse for só a parte elétrica, há a opção "Somente diagramas elétricos" em Conteúdo.
Ao todo, são 68 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Preparadores de AMG usam o manual para abrir o M 139 com segurança, da corrente de distribuição ao distribuidor do ar de sobrealimentação. Oficinas especializadas em Mercedes recorrem a ele para despressurizar o combustível com o sistema de diagnóstico e trabalhar no eixo traseiro, e o dono entusiasta ganha uma referência confiável para cada aperto.
Perguntas frequentes
Está em português?
Sim, as duas versões trazem o manual de oficina completo em português.
Serve para o meu chassi 118.354?
Sim, o 118.354 é a CLA 45 S 4MATIC AMG, uma das versões do anúncio. Para o 118.353, escolha a CLA 45 4MATIC AMG.
Vem com esquemas elétricos?
Sim. Os esquemas estão incluídos no manual de cada versão, com 68 sistemas no diagrama elétrico.
Tem os valores de torque do motor?
Sim, o manual reúne até 158 valores de torque de aperto, inclusive para os componentes do M 139.
Outros manuais da mesma geração
- Manual de Oficina CLA 35 4MATIC AMG (C118)
- Manual de Oficina CLA 180 (C118)
- Manual de Oficina CLA 200 (C118)
Garantias e suporte
Download liberado logo após a confirmação do pagamento. Ficou em dúvida sobre qual versão escolher para o seu carro? Chame no WhatsApp (62) 99846-7503 ou escreva para contato@catalogoeservico.com.br — respondemos com o documento em mãos.
