O Manual de Oficina Mercedes-Benz CLA 200 (C117) reúne em um só anúncio as 4 versões do cupê de quatro portas da CLA primeira geração (C117/X117): a CLA 200 e a CLA 200 / CLA 220 a gasolina, com motor M 270, e as diesel CLA 200 d e CLA 200 d 4MATIC, com motor OM 651. Você escolhe a sua versão e recebe o manual de oficina feito para ela, com até 286 procedimentos de reparo e até 2.054 páginas, todos em português. Há cobertura para o câmbio manual 711.6 e para o automatizado de dupla embreagem 7G-DCT.
Versões disponíveis (4)
- CLA 200 / CLA 220 — chassi 117.345 · motor M 270 · Coupé 4 portas · 286 procedimentos · 2.054 páginas
- CLA 200 — chassi 117.343 · motor M 270 · Coupé 4 portas · 284 procedimentos · 2.044 páginas
- CLA 200 d — chassi 117.908 · motor OM 651 · Coupé 4 portas · 211 procedimentos · 1.564 páginas
- CLA 200 d 4MATIC — chassi 117.902 · motor OM 651 · Coupé 4 portas · 211 procedimentos · 1.564 páginas
Para acertar a versão, veja no documento do carro o modelo e o motor: CLA 200 a gasolina ou CLA 200 d a diesel, com ou sem 4MATIC. Depois confira o modelo técnico do chassi, como 117.343 para a CLA 200, 117.908 para a CLA 200 d ou 117.902 para a versão 4MATIC. Ficou em dúvida? Chame no WhatsApp que a gente ajuda.
Destaques deste manual
- 4 versões do CLA 200 (C117) no mesmo anúncio, cada uma com o próprio manual.
- Chassis 117.343, 117.345, 117.908 e 117.902.
- Motores M 270 a gasolina e OM 651 a diesel.
- Câmbio manual 711.6 e automatizado de dupla embreagem 7G-DCT (724.0).
- De 211 a 286 procedimentos de reparo, em 1.564 a 2.054 páginas.
- Até 168 valores de torque de aperto.
- Diagrama elétrico com 57 sistemas do carro.
O que este manual cobre

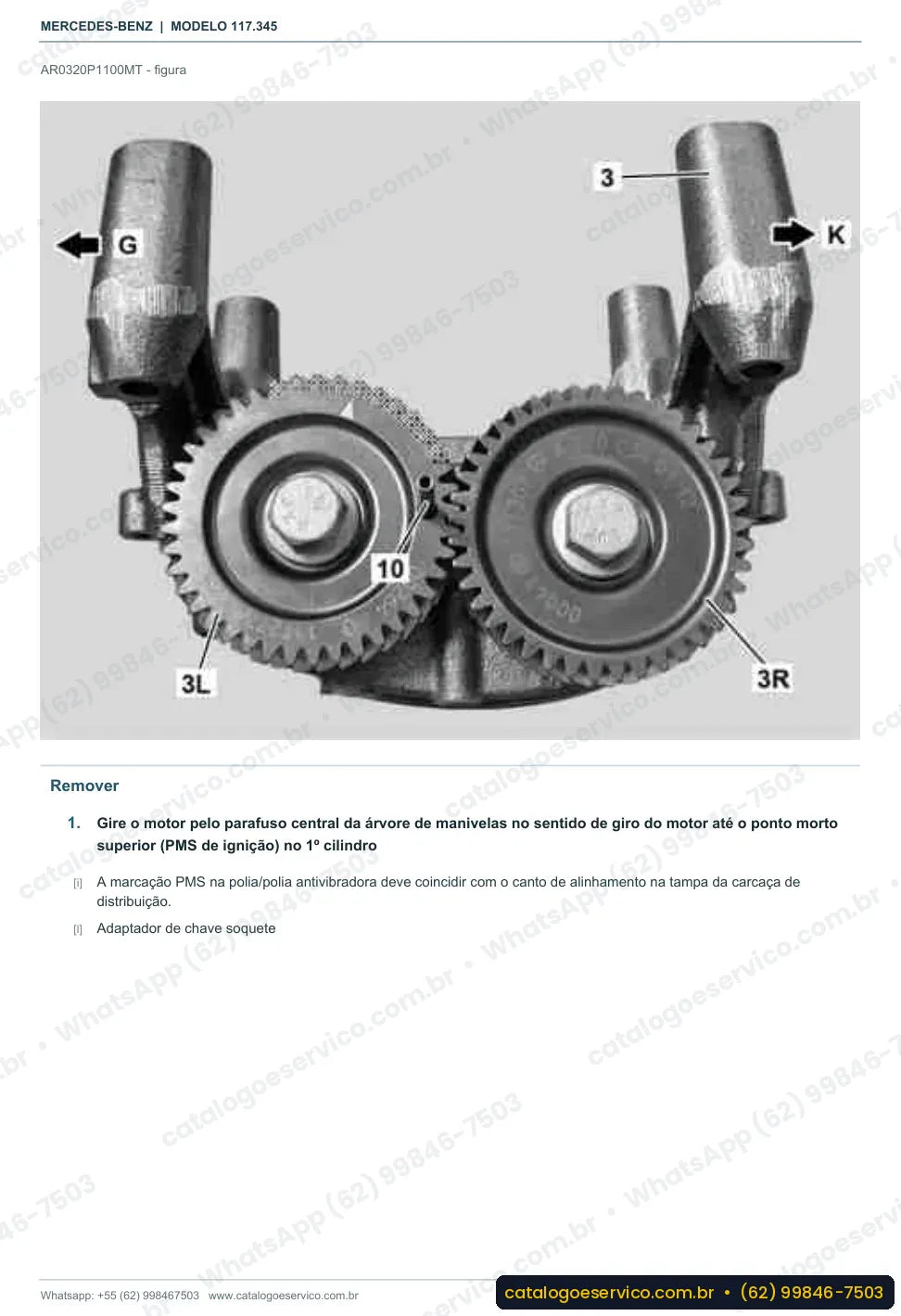

Além da mecânica geral, o manual do CLA 200 (C117) entra em detalhes próprios deste cupê: o ajuste das árvores de compensação Lanchester na posição básica, a troca do interruptor eletrônico de partida e de ignição (EZS), a montagem posterior do kit de freio MercedesSport e do pacote noturno, a aplicação de películas decorativas no capô e no teto e a correção do nível de óleo do ar-condicionado depois de um vazamento de gás refrigerante.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 20 — Arrefecimento do motor
- Grupo 27 — Transmissão automática
- Grupo 31 — Chassi, operação com reboque
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 68 — Acabamento interno
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão CLA 200 / CLA 220):
- Parafuso do sensor de rotação na manga de eixo: 8 Nm (BA42.30-P-1001-01F)
- Parafuso do cabeçote na tampa da carcaça de distribuição M8: 20 Nm (BA01.30-P-1002-01Y)
Exemplo de esquema elétrico: Esquema elétrico de funções da climatização - ativação: módulo A9, com ligação na rede CAN.
Diagrama elétrico do CLA 200 (C117)
O diagrama elétrico do CLA 200 (C117) vem incluído no manual de cada versão e ajuda a rastrear falhas com o multímetro na mão, sem trocar peça no chute. Estão lá a injeção diesel Common-Rail e a pré-incandescência, o controle eletrônico do motor, o programa de estabilidade ESP, o Keyless-Go, o Tempomat com DISTRONIC e assistente de frenagem ativo, a climatização automática e o airbag. Para quem só precisa da parte elétrica, a opção Conteúdo oferece "Somente diagramas elétricos", com os mesmos esquemas sem os procedimentos de oficina.
Ao todo, são 57 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Serve à oficina independente especializada em Mercedes que recebe CLA a gasolina e a diesel, ao mecânico autônomo que precisa da posição básica das árvores de compensação na hora de mexer no motor, e ao dono caprichoso que quer instalar o pacote noturno ou acertar o óleo do ar-condicionado seguindo o método de fábrica.
Perguntas frequentes
O manual está em português?
Sim. Os procedimentos de todas as versões do CLA 200 (C117) estão em português.
Tenho um CLA 200 d. Qual versão escolho?
Escolha CLA 200 d (chassi 117.908) ou CLA 200 d 4MATIC (chassi 117.902), conforme a tração do seu carro. Os modelos a gasolina usam os chassis 117.343 e 117.345.
Vem com esquemas elétricos?
Sim. O manual de cada versão inclui o diagrama elétrico, com 57 sistemas do carro.
O manual do diesel traz o mesmo conteúdo do gasolina?
Não. Cada versão tem o próprio manual: as diesel somam 211 procedimentos e as a gasolina chegam a 286.
